| Nome da marca: | REPLACE OILLESS BEARINGS |
| Número do modelo: | O TIPO DA BUCHA FLANGEOU LUVA LISA |
| MOQ: | Negociável |
| preço: | Competitively Priced vs POM, Provides Lubricating Bush |
| Condições de pagamento: | TT ADIANTADO Western Union |
| Capacidade de abastecimento: | Buchas de bronze flangeadas, arruelas de pressão de bronze, auto que lubrifica as buchas de bronze |

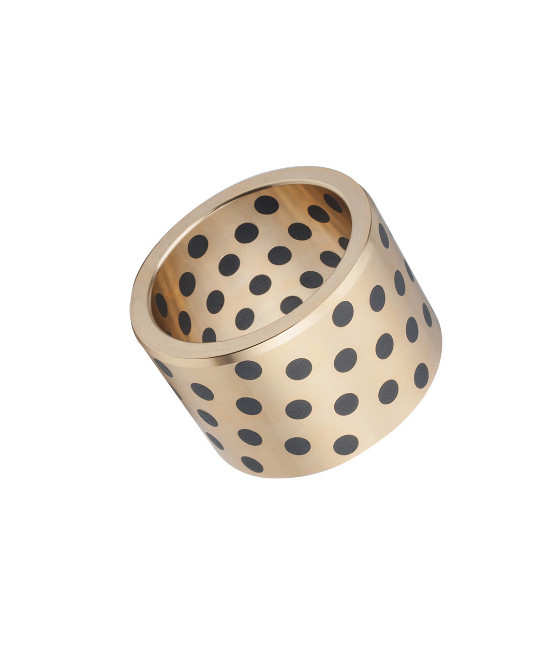

O C86300 430B Manganese Cast Bronze Flanged Graphite Bushing Bearing com Grooves de Óleo de Placa é um componente de alto desempenho projetado para aplicações exigentes.Fabricado em bronze fundido de manganês C86300, oferece uma excelente resistência ao desgaste e durabilidade.enquanto a inserção de grafite aumenta ainda mais as propriedades de lubrificação do rolamento e reduz o atritoOs sulcos de óleo das placas distribuem eficazmente o lubrificante, garantindo um desempenho consistente e fiável.Incluindo máquinas, transmissão de energia, e muito mais.
VIIPLUS INTERNATIONAL fabrica buchas de grafite em bronzehttps://viiplus.comCom qualidade e precisão, você também pode encontrar o nossoRolamentos auto lubrificantes e rolamentos deslizantes, buchas de bronzecom a mesma resistência e características de engenharia que você esperaria.Tubos de bronze de grafite, esperam alcançar horas sem precedentes na sua máquina.BRonze buchas fabricantes catálogo online
Você tem acesso aos downloads mais recentes aqui.Arcos de bronze sólido Arcos de grafite.pdf...símbolo do catálogo para exibir o ficheiro e descarregar o ficheiro do catálogo dos rolamentos auto lubrificantes.
| Requisitos químicos | ||||||||||||
| Cobre Alcatrão Não. |
Composição, % max, salvo indicação | |||||||||||
| Níquel | ||||||||||||
| Cobre | Cinza | Plomo | Cálcio | Ferro | Incluindo | Alumínio | Manganês | Antimônio | Ácido sulfúrico | Fósforo | Silício | |
| Cobalto | ||||||||||||
| C86300 | 60.066.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2.0 ¥4.0 | 1.0A | 5.0 ¢7.5 | 2.5 ¢5.0 | - Não. | - Não. | - Não. | - Não. |
| C90500 | 86.0 ¢ 89.0 | 9.0 ¢ 11.0 | 0.30 | 1.0 ¢3.0 | 0.20 | 1.0A | 0.005 | - Não. | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 820,085.0 | 15.0 ¢17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | - Não. | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢ 20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | - Não. | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.0 ¢ 11.0 | 8.0 ¢ 11.0 | 0.8 | 0.7C | 0.50A | 0.005 | - Não. | 0.50 | 0.08 | 0.10B | 0.005 |
| A Para determinar o mínimo de cobre, o cobre pode ser calculado como cobre mais níquel. | ||||||||||||
| B No caso de fundições contínuas, o fósforo deve ser de 1,5% no máximo. | ||||||||||||
| C O ferro deve ser de 0,35% no máximo quando utilizado para suportes de aço. | ||||||||||||

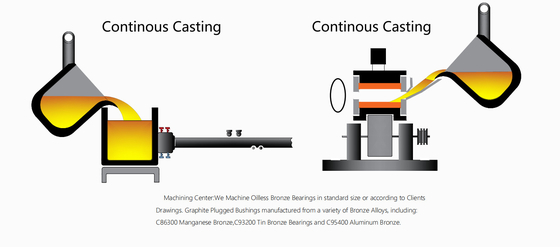

A fundição contínua é um método avançado de fundição no qual o metal fundido é continuamente derramado em um molde metálico especial chamado molde.A fundição solidificada (encapsulada) é continuamente puxada para fora da outra extremidade do moldeO desenvolvimento da fundição contínua é um meio importante para otimizar a estrutura da indústria metalúrgica da China.que mudará fundamentalmente a baixa eficiência e o alto consumo da produção de materiais metálicos da ChinaO desenvolvimento de tecnologias avançadas de fundição contínua, como a fundição contínua quase final,fundição contínua de cristal único, a fundição contínua de alta eficiência e a carga a quente de bilhetes de fundição contínua, serão muito ativos e promoverão o desenvolvimento de uma série de novos materiais.
A fundição centrífuga é uma técnica e método de verter metal líquido em um molde em rotação rápida para preencher o molde e formar uma fundição.o metal líquido pode preencher o molde bem na direção radial e formar a superfície livre da fundição.O buraco interno cilíndrico pode ser obtido sem núcleo.Ajuda a remover gases e inclusões de metais líquidos.Afeita o processo de cristalização do metal,Melhorando assim as propriedades mecânicas e físicas das peças fundidas.
As especificações dos materiais, as formas padrão e especiais também estão disponíveis.
️ Sem manutenção (auto-lubrificante)
Adequado para aplicações de carga pesada
Resiste a temperaturas extremas
¢ Longa duração da vida
Pode trabalhar sem qualquer óleo por longos períodos
¢ Capacidade de carga extremamente elevada, boa resistência ao desgaste e menor atrito
Especialmente adequado para baixas velocidades e cargas elevadas
- Adequado para oscilação ou movimento intermitente em que é difícil formar uma película de óleo
- Boas características de resistência química e anticorrosiva
Pode ser utilizado numa ampla gama de temperaturas de -40°C a +300°C

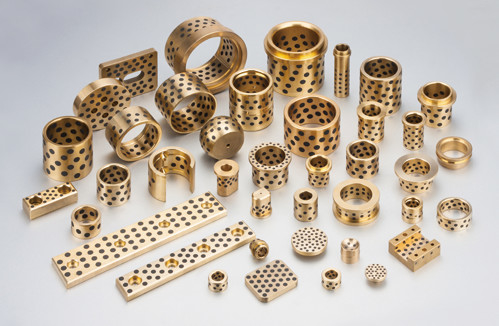

Formulários de transporte feitos a pedido:
Arcos retos
Flancas de revestimento
Usar Placas
Lavadora de empuxo
Bronze sem grafite
Bronze com grafite
Forro sob medida: peças especiais de acordo com:
ISO, DIN ou design do cliente, ligas especiais.
Os tubos de auto lubrificação utilizados em conjuntos de matrizes, matrizes de estampagem de metais, moldes, máquinas especiais e equipamentos pesados de todos os tipos.
Este tipo de rolamentos e buchas deslizantes C86300 podem ser aplicados em ambientes secos, de alta temperatura, alta pressão, corrosivos, de água ou outros ambientes químicos, quando não se pode introduzir óleo.É amplamente utilizado em linha de produtos automotivos, engenharia hidráulica, portões de barragens, indústrias de plásticos, máquinas de fundição sucessivas, rolos de aço na indústria metalúrgica, máquinas de mineração, navios, turbo-geradores,Turbinas hidráulicas e máquinas de moldagem por injecção- Não.Acessórios para acessórios de cozinhaCom lubrificante sólido Os produtos são amplamente utilizados em máquinas de fundição contínua, máquinas de mineração, navios, turbinas a gás, etc.
| Número do material | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| Composição química | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| Densidade(g/cm3) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| Dureza(HB) | > 210 | > 250 | > 150 | > 70 | > 80 | > 190 | HRC> 58 |
| Resistência à tração (N/mm2) | > 750 | > 800 | > 800 | > 200 | > 260 | > 250 | > 1500 |
|
Prolongamento (%) |
> 12 | > 8 | > 15 | > 10 | > 8 | > 5 | > 15 |
| Coeficiente de expansão linear | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| Temperatura de funcionamento(°C) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| Carga dinâmica máxima(N/mm2) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| Velocidade linear máxima (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| Valor máximo de lubrificação PV (N/mm2*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| Quantidade de deformação permanente por compressão 300N/mm2 |
< 0.01 | < 0.005 | < 0.04 | < 0.05 | < 0.05 | < 0.015 | < 0.002 |
| Manga reta | ||
| D | d | L |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| Manga recta estendida | ||
| D | d | L |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS oferece uma linha completa de elencoRolamentos de bronzee placas de deslizamento.Outros acessórios de ar condicionado, e peças personalizadas estão disponíveis com sulcos de óleo ou sulcos de graxa.
C86300 buchas de bronze e produtos de bronze fundido / fabricante da China - rolamentos de auto lubrificação - componentes normalizados
Armazéns de bronze com mangas e flanges para máquinas metalúrgicas- Máquinas de mineração, máquinas de moldagem por injecção, construção naval, aeroespacial, marinha, turbina, turbina a gás, indústrias automotivas de moldagem por perfuração, etc.
Formas de rolamentos feitos sob encomenda: formas normalizadas em dimensões especiais, rolos de tração, rolos de tração com flange, meios de rolamento, formas especiais obtidas por estampagem ou desenho profundo,desenhos de rolamentos personalizados
Armazéns de bronze de manganês Gtrafite de bronzeAplicação sob cargas e velocidades muito elevadas. No entanto, as aplicações de rolamentos deslizantes exigem lubrificação confiável.Estas ligas têm boa resistência à corrosãoA combinação de cobre, manganês, alumínio e ferro no C86300 aumenta a sua resistência à tração.
Mais de 110.000 KSI.
Grafite ligado bronze fundido auto lubrificado para temperaturas mais elevadas e cargas mais pesadas
Descrição:C86300BronceRolamentos auto lubrificantesA liga de alumínio é uma liga de alumínio que contém mais de dois elementos, os quais são chamados de ligas de alumínio.de latão especial.Como por alumínio, chumbo, estanho, manganês, níquel, ferro, liga de cobre de silício, alta resistência cobre amarelo é um deles. Alta resistência e dureza, alta resistência à corrosão química.
VIIPLUSCHINA GRAFITO BEARINGS BRONZEé um rolamento auto-lubrificante à base de cobre para aplicações de carga pesada em que são incorporados tampões de lubrificante sólido.
A VIIPLUS fornece serviços especializados de engenharia, projeto, fabricação e suporte para soluções de rolamentos auto lubrificantes.Nossa experiente equipe de engenheiros e artesãos habilidosos sempre produz produtos de qualidade superiorO nosso objectivo é satisfazer as exigências dos clientes de todos os tipos de indústrias.
Materiais:CuZn25Al5Mn4Fe3
| Bochecha sólida, de bronze com tampões de lubrificante incorporados, DIN 1850/ISO 4379, livre de manutenção | |||
| Detalhes Técnicos | |||
| Capacidade estática de carga específica | 150 [N/mm2] | Deformação de temperatura | - 100 °C a + 300 °C |
| Dinâmica da capacidade de carga específica | 100 [N/mm2] | ||
| Velocidade de deslizamento | ≤ 0,3 a 1,0 [m/s] | Valor PV máximo | 1.5 [N/mm2 x m/s] |
| Valor de atrito | 00,03 [μ] a 0,2 [μ] lubrificados/secos | Dureza | 190-220 HB |
| Materiais | |||
| Material de apoio | CuZn25Al5 | Outros metais comuns de bronze | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| Camada deslizante | Superfície do lubrificante sólido: App. 25-30% | ||
| Detalhes sobre a tolerância | |||
| Habitação Ø | H7 | Tolerância do eixo | f7 ou h6 |
| Arbusto do interior do Ó após a montagem | Pls consultar nossos engenheiros de vendas, tolerância padrão entregue: r6 ou E7 | ||
| Material do eixo | |||
| A dureza do eixo deve ser pelo menos 70-100HB mais dura que a liga de bronze. | |||
| Roughness da superfície ≤ Ra 0.8 | |||
| Propriedades | |||
| Ele atende às mais altas exigências operacionais e é adequado para cargas de choque. | |||
| Área de aplicação | |||
| Grãos, máquinas de mineração, máquinas de construção, aplicações offshore e marítimas, siderúrgicas, hidrelétricas e hidromécnicas | |||
| Manutenção | |||
| Trata-se de um material de rolamento livre de manutenção, mas uma lubrificação inicial é obrigatória para o processo de "run-in". | |||
| CONSELHO DE MONTAGEM | |||
| Habitação | Chamfer min. 1,5 mm x 15-45°, para facilitar o alinhamento das buchas | ||
| Fator de pressão | Chamfer 5 mm x 15°, para fácil inserção do eixo | ||
| Para diâmetros menores, o OD deve ser lubrificado antes de ser pressionado. | |||
| Para diâmetros maiores, deve utilizar-se gelo seco para congelamento. | |||
VSB-50Rolamentos lubrificantes sólidosÉ produzido por reforço de latão que tem bom desempenho físico e boa capacidade de fundição.Água doce e água do marA superfície é regularmente e finamente mecanizada com soquetes em que se enche um lubrificante sólido específico.Equipamento de exploração de minas, navios, máquinas a vapor, etc. Lubrificante sólido fundição de alumínio de bronze rolamentos buchas.
|
Grau |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Materiais |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Densidade |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Dureza |
≥ 210 |
≥ 70 |
≥ 150 |
≥ 75 |
≥ 235 |
|
Resistência à tração |
≥ 750 |
≥ 250 |
≥ 500 |
≥ 270 |
≥ 800 |
|
Força de rendimento |
≥ 450 |
≥ 90 |
≥ 260 |
≥ 150 |
≥ 450 |
|
Extensão |
≥ 12 |
≥ 13 |
≥ 10 |
≥ 5 |
≥ 8 |
|
Coeficiente de expansão linear |
10,9 × 10-5/°C |
10,8 × 10-5/°C |
10,6×10-5/°C |
10,8 × 10-5/°C |
10,9 × 10-5/°C |
|
Max. Temp. |
-40~+300°C |
-40°C a +400°C |
-40°C a +400°C |
-40°C a +400°C |
-40~+300°C |
|
Max.carga dinâmica |
100 |
60 |
50 |
70 |
120 |
|
Max.velocidade ((Seco) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((Lubrificação) |
200 |
60 |
60 |
80 |
200 |
|
Deformação por compressão |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
|
NO do produto. |
Composições químicas |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
- Não |
Sim |
Não. |
- Não. |
Pb |
|
60 ~ 66 |
22 ~ 28 |
5.0~8.0 |
2.0~4.0 |
2.5 a 5.0 |
< 0.1 |
< 0.5 |
< 0.2 |
< 0.2 |
|
Interessa-se pelos nossos produtos?Pede um orçamento:Tiffany@viiplus.com
