A caixa de bronze laminado, com entradas de diamante e fabricada a partir de materiais CuSn8 e CuSn6.5P,é um componente de engenharia de precisão concebido para um desempenho óptimo em aplicações de mangas métricasA combinação única destas ligas de bronze de alta qualidade oferece uma resistência excepcional ao desgaste, resistência à corrosão e resistência mecânica.

As incisões de diamante proporcionam uma lubrificação melhorada e uma redução do desgaste, garantindo uma operação suave e eficiente.reduzindo a necessidade de lubrificação frequente e prolongando a vida útil da caixa.

O design da manga métrica da caixa de bronze laminado garante um ajuste preciso dentro da aplicação, minimizando o espaço livre e maximizando o desempenho.conhecidos pela sua durabilidade e fiabilidade, são escolhidos especificamente pela sua capacidade de suportar cargas elevadas e movimentos frequentes.

Para utilização em máquinas pesadas, veículos a motor ou outras aplicações industriais,Esta bucha de bronze laminado com entradas de diamante oferece uma solução robusta e duradoura para reduzir o atrito e o desgasteA sua fabricação de precisão, materiais de alta qualidade e características de melhoria da lubrificação garantem um desempenho fiável e eficiente em várias aplicações de mangas métricas.

Auto-lubrificantes de rolamento de bronze, dentadas de diamante, rolamento deslizante, rolamento plano, buchas de bronze - fabricante chinês - exportação de buchas de braço de bronze envolto para o mundo.

A partir de 1 de janeiro de 2016, o valor da taxa de juro para o preço de venda do produto é fixado no valor da taxa de juro para o produto.

Empresa Bushing para venda

Tubos laminados de bronze com incisões de diamante

Fabrica personalizada de cobre embalado buchas

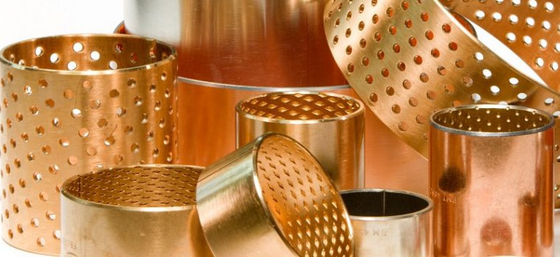

VIIPLUSOs buques laminados (enrolados) são produzidos com entradas de lubrificação em forma de diamante na superfície do rolamento. Estes buques são ideais para aplicações de parede fina.Os guios fornecem reservatórios de lubrificante que permitem um excelente e prolongado serviço.

Para aplicações que são seladas ou difíceis de manter, também fabricamos este produto com diamantes auto-lubrificantes preenchidos com grafite ou hendimentos circulares.

Eles são leves e compactos e estão disponíveis como buchas de manga, rolamentos de flange, rolhas e placas.

• Manchas métricas
• Flancas métricas

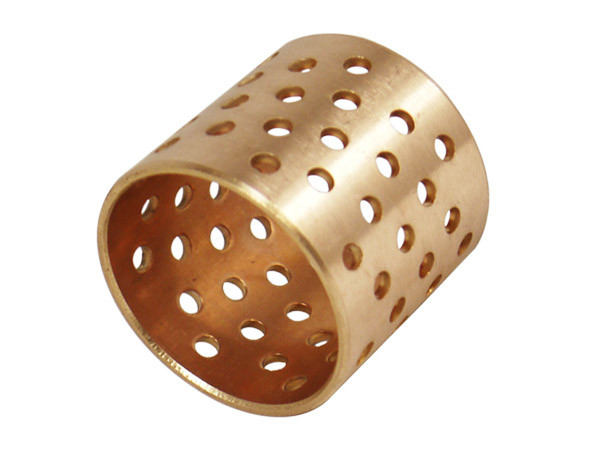

O rolamento de rolamento de bronze, com a liga de bronze de estanho CuSn8/ cusn6.5p como material, a superfície do buraco de óleo de diamante rolante desempenha o papel de armazenamento de óleo,Tem uma boa resistência à fadiga e capacidade de carga, resistência à corrosão, resistência ao desgaste.
Amplamente utilizado em máquinas agrícolas, máquinas de construção, máquinas de construção e outras ocasiões de baixa velocidade de alta carga.
(também denominado FB090)

Bronce envolto em bucha de flange de tamanho auto-lubrificante...

Características de aplicação

1. Poupar muito material de cobre e tempo de fabricação de mangas de cobre:
2. Leve e de baixo custo em comparação com o manto do eixo e o rolamento fabricado por veículo;
3. Vários sulcos de óleo podem ser processados na superfície de atrito, e os furos de óleo podem armazenar certa gordura, de modo que o tempo de enchimento de óleo é 5 vezes maior do que o de uma manga de cobre;
4- capacidade de suporte extremamente elevada, especialmente adequada para superfícies de atrito ásperas;
5. Alta dissipação de calor, pequeno coeficiente de expansão, condição de serviço estável e longa vida útil.

Dados técnicos

• De peso não superior a 20 g/m2
• De baixa manutenção
• Com bolsas de lubrificação

Propriedades

• Alta capacidade de carga e estabilidade em baixa abrasão, adequada para operações ásperas, resistente à corrosão.

Materiais

• CuSn8P

Sem lubrificação com excelente resistência ao desgaste

Propriedades materiais

• Capacidade estática de carga específica≤ 120 [N/mm2]
• Dinâmica da capacidade de carga específica≤ 40 [N/mm2] a 2,0 m/s no máximo
• Velocidade de deslizamento≤ 2,0 [m/s]
• Valor de atrito ***00,08 [μ] a 0,25 [μ] em função da lubrificação
• Deformação de temperatura️ 100 °C a + 200 °C
• Valor PV máximo2,8 [N/mm2 x m/s]

Comportamento mecânico
Tipo	Resistência à tração	Extensão	Força de rendimento
BUSHING CUSN8 090 em bronze	450	55	250
BUSHING CUSN8 092 em bronze	300	55	250
CUSN8 08G em bronze	420	5	230
BUSHING CUSN8 09G em bronze	450	10	250
Propriedades físicas
Tipo	Gravidade específica	Expansão linear	Conductividade térmica	Taxa de electricidade	Modulo elástico
		0C10-6/0C	CW0/m.k	Cm/m2	KN/mm2
BUSHING CUSN8 090 em bronze	8.9	18.2	60	6.5	115
BUSHING CUSN8 092 em bronze	8.9	18.2	60	6.5	115
CUSN8 08G em bronze	7.8	22	70	7.8	108
BUSHING CUSN8 09G em bronze	8	18.2	60	6.5	115
Desempenho de atrito
Tipo	Max.carga dinâmica	Max.Velocidade (sem óleo)	Max.Velocidade (óleo)	Temporário.
	(N/mm2)	(sem óleo) ((m/s)	(óleo) (m/s)
BUSHING CUSN8 090 em bronze	75	/	2.5	-80 ¢ + 200
BUSHING CUSN8 092 em bronze	60	/	2.5	-100 ¢ + 200
CUSN8 08G em bronze	65	0.4	4	-100 ¢ + 260
BUSHING CUSN8 09G em bronze	65	0.2	4	-100 ¢ + 260
Levar a dureza
Tipo	Ponto	Dureza
BUSHING CUSN8 090 em bronze	(Norma)	90 ¢ 120
BUSHING CUSN8 092 em bronze	(Special)	125 ¢155
CUSN8 08G em bronze	(Norma)	60 ¢ 90
BUSHING CUSN8 09G em bronze	(Norma)	90 ¢ 120
CUSN8 B090	(Norma)	70 ¢ 100
Material de rolamento
Tipo	Ponto	Materiais	Composição em %
			C.U.	CN	Pb	Zn	P	(Outro)
BUSHING CUSN8 090 em bronze	(Norma)	CuSn6.5P		6 ¢ 7	- Não.	- Não.	0.1 ¢0.25	≤ 0.1
BUSHING CUSN8 092 em bronze			(Resíduo)
	I (especial)	CuSn8P		7 ¢ 9	- Não.	- Não.	0.01 ¢ 0.35	≤ 0.2
			(Resíduo)
	II ((especialII)	H68 ((CuZn31Si)	66 ¢ 70	- Não.	≤ 0.8		- Não.	≤ 0.5
						(Resíduo)
CUSN8 08G em bronze	(Norma)	CuSn10Pb10+Gr		9 ¢ 11	9 ¢ 11	- Não.	- Não.	≤ 0.5
			(Resíduo)
BUSHING CUSN8 09G em bronze	(Norma)	CuSn6.5P+Gr		6 ¢ 7	- Não.	- Não.	0.1 ¢0.25	≤ 0.1
			(Resíduo)
	(Special)	CuSn8P+Gr		7 ¢ 9	- Não.	- Não.	0.01 ¢ 0.35	≤ 0.2
			(Resíduo)
BRONZE BUSHING CUSN8 090 furos de lubrificação por óleo
Tipo	Espessura	Profundidade do óleo
BUSHING CUSN8 090 em bronze	1 mm	0.3 ¢ 0,4 mm
	1.5 mm	0.4 ∼0,5 mm
	2 mm	00,6 mm
	2.5 mm	0.6 ¢ 0,7 mm
BUSHING CUSN8 09G em bronze	0.65mm	0.15 ̊0,3 mm
CUSN8 08G em bronze	1 mm	0.3 ¢ 0,4 mm
	1.5 mm	0.4 ∼0,5 mm
	2 mm	0.4 ∼0,5 mm
	2.5 mm	0.4 ∼0,5 mm

Detalhes da tolerância

• Habitação ØH7
• Buscas do interior do Ó após a montagemH9
• Tolerância do eixof7 a h8

Manutenção

É umde baixa manutençãoA lubrificação primária é necessária. A lubrificação com óleo ou graxa é possível. Devido aos bolsos de lubrificação, as folgas são reduzidas ao mínimo.

Área de aplicação

• Sistemas hidráulicos: buchas para válvulas e atuadores rotativos, buchas para bombas de engrenagem, buchas para cilindros, buchas para amortecedores, buchas para bomba hidráulica Lucas,
• Processamento de alimentos: Engarrafamento, Lavadora de garrafas, Fabricante automático de sacos, Processadores de laticínios, Choppers de carne, Mixers
• Automóveis: Boxes de suspensão, direção, boxes de travagem, embreagem, boxes de transmissão
• Carros ferroviários: absorvedor de força lateral, portas automáticas
• Navios: Enlaces de direção, coberturas de escotilhas, blocos de poleia, buchas
• Aeronaves: ligação de controlo, buchas de absorvedores de choque, buchas de válvulas de atuador, guinchos
• Impressão: impressora offset, impressora gravura, impressora de correio, máquina automática de enrolar bilhetes, enroladora automática de livros
• Indústria têxtil: Estruturas de fiação, torcedores de fios, rolos de folhas, enroladores

Legendas

Dimensões especiais disponíveis mediante pedido
