Rolamento de deslizamento vertical do bloco de Pilllow do rolamento esférico exterior com série de Seat UCP | Cobrindo blocos & pratos de pressão

Detalhes do produto:
Lugar de origem: Fabricante flangeado das buchas
Marca: Met Garlock Bearings (GGB) China Bushing
Certificação: DIN1709
Número do modelo: Tipo da bucha: Rolamentos flangeados, na largura da flange, material de PTFE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Negociável
Preço: bearings metric sizes,thrust washers,flanged bearings Suppliers
Detalhes da embalagem: os detalhes da embalagem para o desempenho estável flangearam bucha
Tempo de entrega: 7 ~ 20 dias
Termos de pagamento: TT adiantado
Habilidade da fonte: 100000 Piece/Pieces por dia
contacto

Informação detalhada

Meterial: Aço de Chrome Mercado principal: Europa América África Médio Oriente
Pacote: Caixas, pálete de madeira, pacote industrial Aplicação: Maquinaria
Serviço: OEM oferecido Tipo: Rolamento de esferas esférico do bloco de descanso com assento
Realçar:

flanged sleeve bearing bronze

,

metric flanged sleeve bearing

Descrição de produto

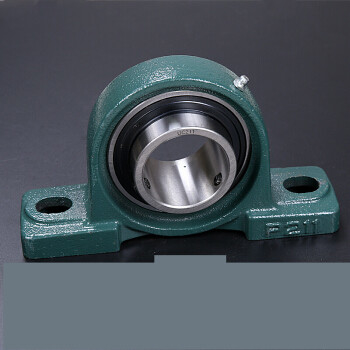

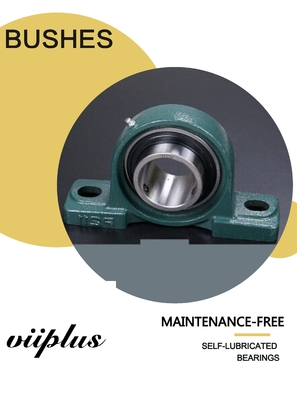

Bloco vertical do pilllow do rolamento esférico exterior do rolamento de deslizamento do bloco de Pilllow com assento

Cobrindo blocos e o eixo esférico dos pratos de pressão com o assento exterior feito na porcelana


O rolamento de esferas esférico exterior com assento é anel interno um rolamento de esferas profundo alargado do sulco com selo dobro e seção esférica no anel exterior
Uma unidade do rolamento que consiste em um assento do rolamento e em um assento do rolamento. O ajuste esférico entre o rolamento e o assento do rolamento pode realizar centrar-se automático para compensar a instalação
Erros causados pelo desalinhamento axial, pela deflexão longa do rolamento e pela deformação da superfície inferior da instalação.
O rolamento de esferas esférico exterior com assento é compacto na estrutura, fácil montar e desmontar, apropriado para o apoio simples, usado frequentemente na mineração e na gestão
Ouro, agricultura, indústria química, maquinaria do transporte, etc.

Definição dos rolamentos do bloco de descanso: um bloco ou um padrão para apoiar um jornal (até à data de um eixo): Carregamento

Rolamento do bloco de descanso


Um bloco de descanso é um suporte usado para fornecer o apoio para um eixo de gerencio com a ajuda dos rolamentos compatíveis & dos vários acessórios. O material do alojamento para um bloco de descanso é feito tipicamente do ferro fundido ou do aço de molde.

Os rolamentos da série de UCP são umas séries de rolamentos esféricos métricos com rolamentos.



Rolamento esférico do bloco de Pilllow com assento: UCP, UCF, UCFL, UCT, UCFC UCPH, UCFA UCPA, UCFB, UCHA e outro modelam o rolamento de esferas esférico exterior completo são realmente uma variação do rolamento de esferas profundo do sulco.

Sua característica é que seus anel exterior e superfície exterior do diâmetro são esféricos, que podem ser cabidos na superfície esférica côncava correspondente do assento do rolamento para jogar o papel de se centrar.

Durabilidade alta de alta velocidade da elevada precisão



Rolamento de esferas esférico exterior com assento


O rolamento esférico com assento é um tipo da unidade do rolamento que combina o rolamento do rolamento e o assento do rolamento. A maioria dos rolamentos esféricos exteriores são feitos do diâmetro exterior do esférico, com o assento esférico do rolamento do furo instalado juntamente, uma variedade de formulários estruturais, versatilidade e boa permutabilidade.


Ao mesmo tempo, este tipo do rolamento no projeto igualmente tem um determinado grau de centralidade, fácil instalar, com uma estrutura dobro do dispositivo da selagem, pode trabalhar em circunstâncias más. O bloco do rolamento é moldado geralmente. Os assentos de uso geral são assento vertical (P), assento quadrado (f), assento quadrado do chefe (FS), dirige em volta do assento (FC), assento do diamante (FL), assento do anel (c), assento do slider e assim por diante (T).


O rolamento esférico externo com assento é dividido no centro do rolamento e o assento do rolamento, em nome do centro do rolamento mais o assento do rolamento, como com o parafuso de fixação UC205 de carregamento esférico externo com o assento vertical chamado UCP205. devido à permutabilidade forte do rolamento esférico com assento, o centro do rolamento pode ser montado na vontade no assento do rolamento da mesmas especificação e formas diferentes.



Série dos rolamentos do bloco de Pilllow

  1. Rolamento esférico exterior do bloco de Pilllow da bola com assento vertical
  2. Rolamento esférico exterior do bloco de Pilllow com assento quadrado
  3. Rolamento esférico exterior do bloco de Pilllow da bola com assento do diamante
  4. Rolamento esférico cilíndrico do bloco de Pilllow da bola com chefe
  5. Rolamento esférico exterior do bloco de Pilllow da bola com assento anular
  6. Rolamento esférico exterior do bloco de Pilllow da bola com assento do bloco de deslizamento
  7. Rolamento esférico externo do bloco de Pilllow da bola com assento da suspensão
  8. Rolamento esférico externo do bloco de Pilllow da bola com assento da suspensão
  9. Rolamento esférico exterior do bloco de Pilllow da bola com assento ajustável do diamante
  10. Rolamento esférico exterior do bloco de Pilllow da bola com assento do perfurador
  11. Rolamento esférico exterior do bloco de Pilllow da bola com outros assentos

UCP 204 205 206 207 208 209 210 203 UC201



O rolamento do bloco de Pilllow faz sob medida a tabela

Tabela da especificação da dimensão do rolamento com assento



Rolamento de luva flangeadoRolamento de luva flangeado



TIPO TAMANHO (milímetros) PESO
d D B S L J H H1 H2 A N N1 de quilograma
UCP201 12 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP202 15 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP203 17 47 31 12,7 127 95 30,2 62 14 38 13 19 M10 0,7
UCP204 20 47 31 12,7 127 95 33,3 65 14 38 13 19 M10 0,7
UCP205 25 52 34,1 14,3 140 105 36,5 71 15 38 13 19 M10 0,8
UCP206 30 62 38,1 15,9 165 121 42,9 83 17 48 17 23 M14 1,3
UCP207 35 72 42,9 17,5 167 127 47,9 93 18 48 17 23 M14 1,6
UCP208 40 80 49,2 19 184 137 49,2 100 18 54 17 23 M14 1,9
UCP209 45 85 49,2 19 190 146 54 106 20 54 17 23 M14 2,2
UCP210 50 90 51,6 19 206 159 57,2 114 21 60 20 26 M16 2,6
UCP211 55 100 55,6 22,2 219 171 63,5 126 23 60 20 26 M16 3,3
UCP212 60 110 65,1 25,4 241 184 69,8 138 25 70 20 26 M16 4,6
UCP213 65 120 65,1 25,4 265 203 76,2 151 27 70 25 31 M20 5,9
UCP214 70 125 74,6 30,2 266 210 79,4 157 27 72 25 31 M20 6,6
UCP215 75 130 77,8 33,3 275 217 82,6 163 25 74 25 31 M20 7,4
UCP216 80 140 82,6 33,3 292 232 88,9 175 30 78 25 31 M20 9
UCP217 85 150 85,7 34,1 310 247 95,2 187 32 83 25 31 M20 11
UCP218 90 160 96 39,7 327 262 101,6 200 33 88 27 33 M22 13
UCP220 100 180 108 42 380 308 115 225 40 95 30 38 M24 16
UCP305 25 62 38 15 175 132 45 85 15 45 17 20 M14 1,4
UCP306 30 72 43 17 180 140 50 95 18 50 17 20 M14 1,8
UCP307 35 80 48 19 210 160 56 106 20 56 17 25 M14 2,8
UCP308 40 90 52 19 220 170 60 116 22 60 17 27 M14 3
UCP309 45 100 57 22 245 190 67 129 24 67 20 30 M16 4,1
UCP310 50 110 61 22 275 212 75 143 27 75 20 35 M16 5,8
UCP311 55 120 66 25 310 236 80 154 30 80 20 38 M16 7,4
UCP312 60 130 71 26 330 250 85 165 32 85 25 38 M20 9,4
UCP313 65 140 75 30 340 260 90 176 33 90 25 38 M20 10
UCP314 70 150 78 33 360 280 95 187 35 90 27 40 M22 12
UCP315 75 160 82 32 380 290 100 198 35 100 27 40 M22 14
UCP316 80 170 86 34 400 300 106 210 40 110 27 40 M22 18
UCP317 85 180 96 40 420 320 112 220 40 110 33 45 M27 20
UCP318 90 190 96 40 430 330 118 235 45 110 33 45 M27 24
UCP319 95 200 103 41 470 360 125 250 45 120 36 50 M30 29
UCP320 100 215 108 42 490 380 140 275 50 120 36 50 M30 35
UCP321 105 225 112 44 490 380 140 280 50 120 36 50 M30 35
UCP322 110 240 117 46 520 400 150 300 55 140 40 55 M33 45
UCP324 120 260 126 51 570 450 160 320 65 140 40 55 M33 55
UCP326 130 280 135 54 600 480 180 355 75 140 40 55 M33 72
UCP328 140 300 145 59 620 500 200 390 75 140 40 55 M33 89





O rolamento de UCP é sabido igualmente como os rolamentos esféricos do fio vertical da parte superior do assento, alguns tipos dos rolamentos com rolamentos esféricos do assento em de formulário o mais clássico e a maioria o mais de uso geral, apropriados para toda a paralela de superfície do dispositivo de transmissão e do eixo e da instalação ao mecânico. Etiqueta nacional: GB/T7810


Nota:


1. As dimensões totais de ucp201-ucp203 na tabela são as mesmas;
2. UCP201 tem um diâmetro de 12, UCP202 tem um diâmetro de 15, e UCP203 tem um diâmetro dos diâmetros 17.All acima de UCP204 é multiplicado pelos últimos dois dígitos por 5. por exemplo, UCP204 tem um diâmetro de 20mm e UCP205 tem um diâmetro de 25mm.
3. O primeiro número depois que UCP está carregando a série, 2 é série clara e 3 são séries pesadas.
