Válvulas de macho com buchas de aço inoxidável sinterizado 316, rolamentos de eixo e arruelas de encosto são válvulas que utilizam componentes específicos para garantir uma operação suave e durabilidade. O rolamento de eixo com bucha de aço inoxidável sinterizado 316 oferece excelente resistência à corrosão e ao desgaste, enquanto as arruelas de encosto ajudam a distribuir e reduzir as cargas de impulso na haste da válvula, garantindo uma vida útil mais longa. Esses componentes trabalham juntos para garantir que as válvulas de macho funcionem de forma eficaz e confiável em várias aplicações.

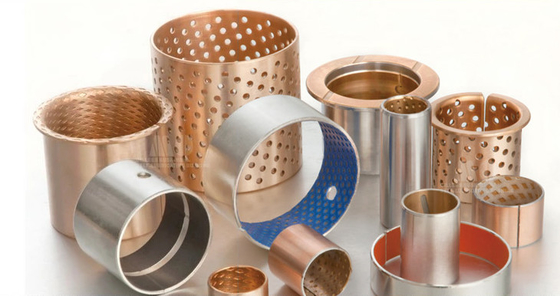

Buchas de aço inoxidável

Bucha enrolada com superfície deslizante Fabricação especial
Mediante solicitação, podemos oferecer tamanhos em polegadas, comprimentos especiais, rolamentos de acordo com o desenho e vários -camadas para diferentes áreas de uso, bem como diferentes suportes em bronze ou aço inoxidável, etc.

Rolamentos de materiais resistentes à corrosão -- Aço inoxidável T316, sinterizado para maior lubricidade e dureza

Arruelas de encosto e placas deslizantes (folhas) Se um furo for feito, sempre opere da superfície deslizante em direção à superfície de aço.
Isso é para evitar que as três camadas se dividam.

Rolamentos de VÁLVULAS VIIPLUS que são do tipo autolubrificante, que proporcionam resistência
e baixo atrito para fácil operação e vida útil. Nenhuma manutenção periódica especial é necessária.

Os rolamentos superior e inferior permanentemente lubrificados não requerem manutenção e são projetados para carregamento de eixo horizontal e/ou vertical.
Os rolamentos fornecem resistência e baixo atrito para fácil operação e longa vida útil.

Rolamentos de encosto e arruelas Tamanhos de válvulas de macho Vida útil da bucha e do rolamento autolubrificante

Buchas de válvulas estão disponíveis. Entre em contato com a VIIPLUS.

As válvulas devem ser fornecidas com rolamentos substituíveis de aço inoxidável, tipo manga sinterizada, em conformidade. Os rolamentos devem ser do tipo sinterizado, impregnado com óleo Buchas de aço inoxidável 316

TEX Bushing, Bucha Personalizada, Fibra Bush

Sistemas de engrenagens e rolamentos de alta eficiência para reduzir o esforço de entrada e o tamanho do volante

Os pinos de dobradiça devem ser de aço inoxidável 304 girando em rolamentos de bronze

Buchas de tecido de aço inoxidável, este tipo de buchas amplamente utilizado em válvulas, petróleo, química, metalurgia. Possui rolamentos flexíveis, sem manutenção, baixa precisão de instalação, boa absorção de choque e resistência ao impacto. Características de baixo ruído e, devido à alta resistência do material da fibra e ao suporte da parte traseira de aço, possui a vantagem única de alta capacidade de carga. Em esportes gerais, é aconselhável manter a folga adequada entre o furo interno e o eixo. O tamanho da folga pode ser consultado no  produto do tipo. O diâmetro externo do rolamento e o furo do assento são geralmente de ajuste por interferência. A interferência também pode ser consultada no  produto do tipo.

A folha composta de tecido de matriz metálica tem mais flexibilidade do que os rolamentos rígidos gerais devido à espessura de 0,25 mm da camada de lubrificação do tecido de fibra. Em alguns movimentos de balanço de baixa velocidade, o furo interno do rolamento e o eixo do pino podem ser usados ​​sem folgas ou mesmo interferência. Cooperar, isso pode exercer melhor sua absorção de choque e desempenho de baixo ruído; esses rolamentos são usados ​​principalmente em lubrificação com óleo e graxa de baixa velocidade e serviço pesado, e também podem ser usados ​​em lubrificação sem óleo.

1. Pressione ambos rolamentos superior e inferior no corpo da válvula.
2. Instale embalagem da haste inferior e espaçador inferior. Instale a placa de cobertura com parafusos de tampa e arruelas.
3. Instale a bucha superior, a embalagem superior e o espaçador superior no orifício superior da haste do corpo da válvula.
4. Instale o anel de retenção da embalagem na ranhura na haste da válvula.
5. Instale o disco no assento da válvula. Isso exigirá que um lubrificante, como óleo de silicone ou graxa, seja
aplicado às áreas do cubo da haste do disco e do assento.
6. Instale a haste no orifício superior da haste do corpo da válvula (lado da placa superior do operador). A haste deve ser
instalada de forma que sua face plana usinada se alinhe com o orifício do plugue de torque do disco.
7. Aperte o plugue para baixo através do disco e contra a face plana usinada na haste.

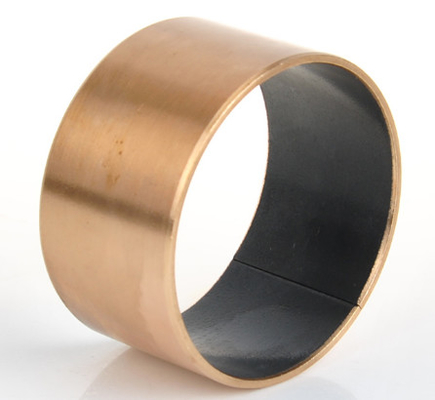

O rolamento TEX usa o tecido de fibras e a sobreposição de fibra de aramida em suportes de metal, o tecido tem muito alta capacidade de carga e alta precisão, bom funcionamento com baixa velocidade e alta fricção, desempenho superior

Fibra de politetrafluoretileno / Tecido tecido

O rolamento autolubrificante de base metálica de fibra VIIPLUS TEX é um material de rolamento composto autolubrificante feito de placa de aço de baixo carbono de alta qualidade, placa de bronze ou placa de aço inoxidável como matriz, com o tecido tecido de fibra como camada de superfície de atrito.

Os dois são enrolados em rolamento deslizante por meio de uma ligação sólida de adesivo estrutural. Para garantir a resistência de ligação entre a fibra e a chapa metálica, o tecido tecido é feito de filamento especial e filamento de aramida.

O rolamento tem as características de alta capacidade de carga, boa resistência ao desgaste, temperatura adequada, ampla gama de meios, estrutura simples, tamanho compacto e boa estabilidade.

O politetrafluoretileno () é um tipo de material autolubrificante com excelente desempenho. Mas a resistência ao desgaste é fraca por causa da baixa resistência. Atualmente, a maioria das fibras ou outros enchimentos são usados ​​para melhorar a resistência ao desgaste, o efeito é muito limitado. E a fibra de politetrafluoretileno tem resistência à tração 15 vezes maior do que a resina de politetrafluoretileno puro, para compensar a falta desse aspecto, a resistência ao desgaste é muito melhorada, ao mesmo tempo, a fibra também evita a ocorrência de fenômeno de fluxo a frio da resina de politetrafluoretileno.
Os rolamentos autolubrificantes de base metálica de fibra de politetrafluoretileno são divididos em base de aço, base de cobre e base de aço inoxidável.

Pressão máxima de carga: 180Mpa

Fator de atrito: 0,03~0,20

Faixa de temperatura de operação: -90 ° C ~ 180 ° C

Aplicações típicas

O rolamento de fibra pode ser usado em água do mar, gasolina, óleo hidráulico, óleo de motor, querosene, óleo lubrificante, ácido fraco, água amoniacal, nitrogênio líquido,  líquido de lavagem e outros meios.

O rolamento de fibra é o mais adequado para alta carga, baixa velocidade, filme de óleo não pode ser mantido ou formado, não pode usar lubrificantes, a carga de impacto é grande, resistência à corrosão, oscilação e outras condições de uso do rolamento, a aplicação específica é a seguinte:

1. Usina hidrelétrica: mecanismo de guia de água da turbina, válvula de esfera, válvula borboleta;

2. Sistemas de elevação pesada para caminhões, tratores, empilhadeiras e equipamentos relacionados, como bucha do braço oscilante, etc.;

3. Sistema de direção, sistema de frenagem e fulcro da biela da embreagem de caminhões, ônibus e tratores agrícolas;

4. Um sistema de direção do motor, como um pivô do motor, é instalado externamente na popa;

5. Válvula borboleta e válvula de esfera, o rolamento está em conformidade com os padrões de saúde das peças da estrutura do sistema de água potável NSF;

6. Máquinas de alimentos, máquinas têxteis, máquinas de impressão, máquinas de tabaco, máquinas de embalagem, equipamentos médicos e assim por diante;

7. Rolamentos de suporte para pontes, dutos e outras estruturas;

8. Máquinas de elevação, especialmente a lança principal, lança móvel, fulcro do pé e outras partes do fulcro não podem ser lubrificadas.

• Forte resistência ao impacto, sem fenômeno de "rastejamento", operação suave;
• Alta resistência ao desgaste, boa resistência à corrosão, sem fenômeno de fluxo a frio;
• Boa estabilidade dimensional (sem expansão na água), não condutivo, não magnético;

O rolamento é uma estrutura de parede fina, leve, pequeno volume, adequado para design compacto;

O rolamento sem óleo de tecido tecido de baixo atrito VSB-36 TEX é amplamente utilizado em linhas de produção de alta temperatura, máquinas de construção, peças do chassi de automóveis, válvulas de esfera, válvulas borboleta, bombas e indústrias químicas e trens de alta velocidade e outras ocasiões pesadas e de baixa velocidade e não podem reabastecer, etc.

Estrutura

1. Este novo material usa o tecido de fibras sobreposto em suportes de metal.

2. O tecido tem capacidade de carga muito alta e vida útil muito mais longa em comparação com as buchas convencionais de 3 camadas.

3. O metal pode ser aço carbono, aço inoxidável, bronze, etc.

Características típicas

TEX Bushing, Bucha Personalizada, Fibra Bush & Rolamento TEX sem óleo de tecido tecido de baixo atrito

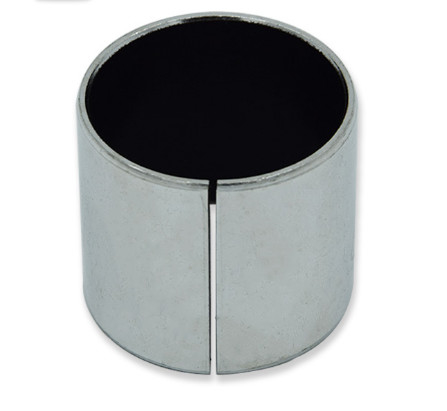

Rolamentos lisos e rolamentos de manga Rolamentos autolubrificantes, tipo forro tecido não metálico Aço inoxidável 316 com tecido

Aço inoxidável 316 e rolamentos de trança de fibra de aramida de politetrafluoretileno de base de aço são materiais autolubrificantes com fibras resistentes ao desgaste como o principal material de superfície. O produto tem baixo coeficiente de atrito, boa capacidade de carga, resistência à abrasão e desempenho de autolubrificação, usado principalmente em várias válvulas de alta qualidade e kart.

VSB-36 Bushing  buchas de rolamento deslizante, rolamento liso sem óleo

Aço inoxidável 316+/TECIDO

Aplicar às peças de trabalho de óleo ou combustível mais difíceis,resistência ao desgaste, baixo coeficiente de atrito, longa vida útil: bom desempenho geral. Aplicar às peças de trabalho de óleo ou combustível mais difíceis, resistência ao desgaste, baixo coeficiente de atrito, longa vida útil; bom desempenho geral.

É resistente a óleo, resistente a ácidos, resistente a álcalis e resistente à água do mar, além disso, não há chumbo na camada superficial e, portanto, é particularmente adequado para aplicação em máquinas de alimentos, medidores de fluxo alcalinos, elementos de movimento de bombas em máquinas farmacêuticas, máquinas de engenharia química de impressão e outras indústrias oceânicas. A bucha é um compósito de três camadas, o material de base é a parte traseira de aço inoxidável e uma película de energia resistente ao calor preenchida sendo calandrado na camada intermediária de bronze esférico sinterizado.
