| Nome da marca: | Viiplus Wrapper bronze bearing |
| Número do modelo: | Rolamento de bronze do envoltório |
| MOQ: | Negocie |
| preço: | negotiate |
| Condições de pagamento: | L/C, T/T, Western Union |
| Capacidade de abastecimento: | Rolamento de bronze perfurado, rolamentos envolvidos de bronze lisos |
Os Rolamentos de Bronze Enrolados, construídos com material CuSn8 da Wieland-B09, são uma prova de engenharia de precisão e durabilidade. O CuSn8, uma liga de bronze altamente considerada, oferece excepcional resistência ao desgaste e capacidade de suportar cargas, tornando-o a escolha ideal para rolamentos que exigem força e confiabilidade.
O design dos Rolamentos de Bronze Enrolados incorpora um mecanismo de enrolamento que não só aumenta sua integridade estrutural, mas também melhora seu desempenho em ambientes de alta tensão. Esta técnica de enrolamento única permite uma distribuição uniforme das cargas, minimizando o desgaste e prolongando a vida útil dos rolamentos.
A Wieland-B09, um renomado fabricante de metais e ligas de alta qualidade, garante que o material CuSn8 usado nestes rolamentos atenda aos mais rigorosos padrões de pureza e consistência. Isso garante que os rolamentos tenham um desempenho consistente e confiável, mesmo sob as condições mais exigentes.
Em resumo, os Rolamentos de Bronze Enrolados feitos de material CuSn8 pela Wieland-B09 oferecem uma combinação de força, durabilidade e precisão que é incomparável na indústria. Seja usado em máquinas pesadas ou aplicações de alto desempenho, esses rolamentos certamente oferecerão desempenho excepcional e confiabilidade duradoura.

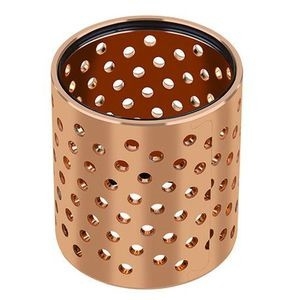

Os rolamentos perfurados de bronze enrolado são derivados dos rolamentos de bronze enrolado e também são enrolados em um bronze homogêneo conformável a frio (CuSn8). A principal diferença é que as reentrâncias da série de rolamentos de bronze enrolado na superfície deslizante são substituídas por furos passantes. Isso permite que a série de rolamentos perfurados de bronze enrolado tenha uma maior capacidade de coletar lubrificante em comparação com as reentrâncias. Esses furos passantes servem como reservatórios de lubrificante para formar rapidamente um filme lubrificante no movimento inicial e, subsequentemente, reduzir o atrito inicial.
Encomende rolamentos perfurados de bronze enrolado online
Confira nosso catálogo online de rolamentos perfurados de bronze enrolado com mais de 10.000 rolamentos perfurados de bronze enrolado com tamanhos e modelos completos disponíveis para download - Obtenha uma cotação gratuita!
Os rolamentos perfurados de bronze enrolado são rolamentos de paredes finas feitos de materiais de bronze, que são processados de forma uniforme e ordenada através de orifícios de injeção de óleo e enrolados. O rolamento tem as vantagens de grande armazenamento de óleo, instalação conveniente e pequeno volume de projeto, e pode substituir o uso de bucha de cobre, o que pode reduzir muito o custo. Atualmente, o produto tem sido usado em transportadores, elevadores, máquinas de laminação, máquinas de nivelamento, comoocasiões de carga média e baixa velocidade.
| CuSn8/DIN 17662-1983 | ||||
| Ni(%) | Fe(%) | Sn(%) | Sn(%) | Cu(%) |
| ≦0.3 | ≦0.1 | 7.5~8.5 | 7.5~8.5 | resto |
| CuSn6.5P0.1 | |||
| Cu | Sn | P | outros |
| resto | 6.0-7.0 | 0.1-0.25 | ≤ 0.5 |
| Indicadores de desempenho | Dados | |
| Carga máxima | Carga estática | 120N/mm² |
| Carga dinâmica | 40N/mm² | |
| Velocidade linear máxima | 2.5m/s | |
| Alto valor PV | 2.8N/mm²・m/s | |
| Coeficiente de atrito | 0.08~0.25 | |
| A temperatura de uso | -100℃~+200℃ | |
| Coeficiente de condutividade térmica | 60W/m・K | |
| Coeficiente de expansão térmica | 15×-6/K | |
Ranhura de óleo romboidal, rolamentos perfurados de bronze enrolado, porque a ranhura tem uma certa profundidade, por isso tem uma certa capacidade de armazenar óleo, no espaço de uso fechado, pode desempenhar um efeito autolubrificante muito bom, óleo e graxa podem ser armazenados na bucha do rolamento de bronze por um longo tempo.
Os rolamentos perfurados de bronze enrolado referem-se à ISO 3547, você pode clicar aqui para obter mais requisitos técnicosISO 3547 part .pdf
Portanto, você pode personalizar os tipos derolamentos de bronze orifícios de ranhura de óleo de nós, como orifício passante redondo ou ranhura de óleo tipo diamante, estrutura de flange ou estrutura de barril reto tipo, e mais materiais especiais. Por exemplo, você pode personalizar o material cusn8 de nós, que é ecologicamente correto e sem chumbo, adequado para tratamento médico, alimentos e outras máquinas.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Clique aqui para PDF para mais informações sobre rolamentos perfurados de bronze enroladoWrapped Bronze Bushings.pdf
Diâmetro Padrão |
Tamanho OD |
Furo da Carcaça |
Tamanho ID |
Diâmetro do Eixo Correspondente |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |

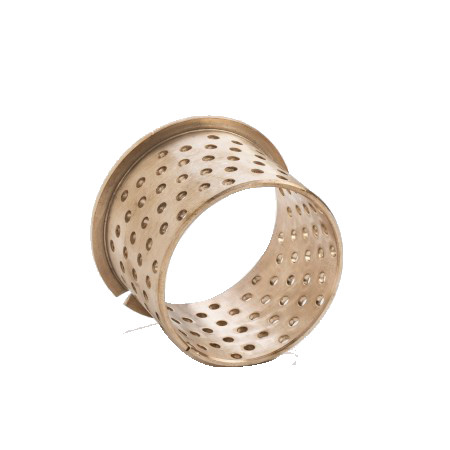

Você pode optar por usar em máquinas de elevação, máquinas de construção, chassis de tratores automotivos, indústria de máquinas-ferramenta e máquinas de mineração, mas também pode ser transformado em bucha de rolamento, bucha flangeada, arruela de encosto e tigela de esfera e outras formas.
