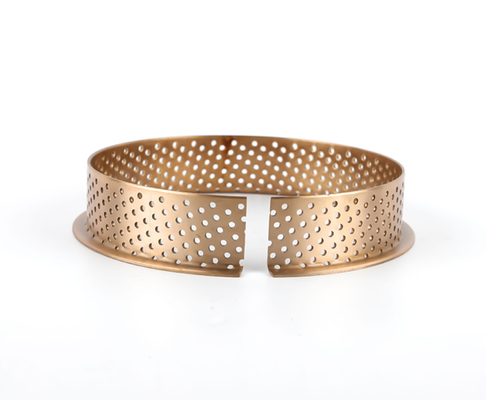

Tipo de divisão CUSN8 BRONZE FLANGE SLIBRAÇÕES: Solução robusta de ViiPlus para aplicações para serviços pesados
Nas indústrias onde as máquinas enfrentam estresse implacável, cargas altas e ambientes severos,Rolamentos de bronzeSão os heróis desconhecidos que garantem operações suaves. Viiplus eleva este componente crítico com seuTipo de divisão CUSN8 BRONZE FLANGE SLIGINGS-Engenhado para durabilidade inigualável, fácil instalação e desempenho sem manutenção. Descubra como esses rolamentos superam as soluções tradicionais em ambientes exigentes.
Projetado para aplicações deslizantes que exigemalta resistência ao desgasteElongevidade, Os rolamentos do tipo dividido de Viiplus combinam as propriedades superiores deLiga de bronze cusn8Com engenharia inovadora. Aqui está o que os diferencia:
Design dividido para instalação sem esforço
Liga de bronze cusn8: construído para suportar
Flange para maior estabilidade
Eficiência auto-lubrificante
Os rolamentos de flange cusn8 do tipo dividido de Viiplus são confiáveis em indústrias que exigem confiabilidade sob pressão:
Um produto principal no portfólio de Viiplus, este rolamento exemplifica a precisão e a resiliência:
Especificações técnicas:
Atualize para Viiplus Tipo de divisão CUSN8 BRONZE SLIBROS DE FLANGE
Esteja você adaptando máquinas ou projetando novos sistemas, o Viiplus fornece rolamentos que se destacam sob condições extremas. Reduzir o tempo de inatividade, aumentar a eficiência e cortar custosCom componentes construídos a longo prazo.
Entre em contato com o Viiplus hojePara cotações, suporte técnico ou soluções de engenharia personalizadas. Vamos manter suas máquinas em movimento!
Meta Descrição: Descubra os rolamentos de lâmina de flange de bronze cusn8 do tipo cusn8-alta carga, auto-lubrificante e compatível com o ROHS. Ideal para indústrias de construção, marinho e automotivo. Explore especificações e aplicações.
Palavras -chave: Rolamentos de bronze do tipo dividido, rolamentos de flange Cusn8, rolamentos deslizantes sem manutenção, bucha de bronze embrulhada 090, buchas de bronze industrial, rolamentos de viiplus, liga de bronze de alta capacidade de carga.
Rolamentos perfurados de bronze embrulhados, Bucha de bronze dividida amplamente usada paraMáquinas de mineração.
Buchas de bronze embrulhadas as buchas enroladas são feitas de forjadaCusn8material e apesar de sua estrutura de parede fina, eles suportam muitoCargas altas. Portanto, essas buchas de bronze são para buchas balançantes de bronze (movimento oscilante), o uso mais comum para buchas enroladas.
O excelente material de bronze de lata fornece às buchasExcelentes propriedades deslizantes e alta resistência ao desgaste.
Buchas enroladas são usadas, por um lado, em dimensões padronizadas com bolsos de lubrificação. A vantagem desse tipo de bucha é quePode ser reduzido para qualquer comprimento desejado.
Também oferecemos designs e tamanhos especiais de acordo com suas especificações.
| Gravidade específica: 8,8 kg/dm3 | Coeficiente de expansão térmica (20 - 300 ° C): 18,5 10-6/K |
| Condutividade térmica: 60 w/mk | Módulo de elasticidade (20 ° C): 115 kN/mm2 |
| Dureza: 125 HB | Força de tração rm; 470 N/mm2 |
| 0,2%-yield Point RPP0,2: 300 N/mm2 | Alongamento na fratura A: 40 % |
Um bronze de lata com excelentes propriedades deslizantes. O material é particularmente adequado quandoÉ necessária alta resistência ao desgaste, resistência à corrosão e força de fadiga.
Devido à construção de paredes finas de buchas enroladas, eles podem absorver muitoAltas forças específicas.Estes podem ser mais altos do que as buchas viradas de paredes relativamente grossas. MuitoCargas altas são possíveis, especialmente com buchas de bronze oscilante (movimento oscilante).
| Designação de material:Cusn8pDIN ISO 4382-2 |
Composição (valores de orientação da fração de massa): CU 91,3%, SN 8,5%, p 0,2% |
| Dimensão nominal d1 | Tolerância à instalação | ||
| maior que | até | Habitação H7 | Buchas de bronze dentro-Ø depois de montar na habitação H7 (meio) |
| 10 | 18 | 0 / +0.018 | 0 / +0.043 |
| 18 | 30 | 0 / +0.021 | 0 / +0.052 |
| 30 | 50 | 0 / +0.025 | 0 / +0.062 |
| 50 | 80 | 0 / +0.030 | 0 / +0.074 |
| 80 | 120 | 0 / +0.035 | 0 / +0.087 |
| 120 | 180 | 0 / +0.040 | 0 / +0.100 |
| 180 | 250 | 0 / +0.046 | 0 / +0,115 |
| 250 | 305 | 0 / +0.052 | 0 / +0.130 |
Verifique de acordo com o DIN 1494/ISO 3547 Parte 2
O diâmetro do flange [D3] é definido de acordo com o DIN ISO 2768 com bruto
Tolerância à largura para buchas de bronze cilíndricas e flangeadas
Largura [b1] até diâmetros externos [D2] 100 mm: ± 0,25 mm
Largura [b1] maior que diâmetros externos [D2] 100 mm: ± 0,5 mm
Rolamento de lâmina de flange com padrão de orifício
Os rolamentos de deslizamento com o padrão do orifício os rolamentos de slides LD com padrão de orifício (LD = lubrificação a longo prazo com o depósito) são adequados para todos os tipos de graxa. As buchas com recuos de lubrificação ST podem ser facilmente substituídas por rolamentos de slide com padrão de orifício LD. Vantagens: Depósito de graxa significativamente maior em comparação com buchas com ranhuras ou recuos de lubrificação Extensão do tempo de execução e o intervalo de relubrificação em comparação com as buchas ST Coleta de sujeira e desgaste nos orifícios de lubrificação
Bronze de alta capacidade de carga com estabilidade térmica muito boa, resistência à corrosão muito boa, resistente ao desgaste. Os eixos endurecidos são necessários em cargas altas.
Usar:Buchas de bronze liso esféricas sob cargas de choque e impacto, buchas de bronze em cilindros hidráulicos, buchas de bronze nas lapidadores de articulações da escavadeira e em máquinas agrícolas.
Para buchas flangeadas:
|
Aplicativo : |
maquinaria de mineração de elevação, |
|
Material: |
Cusn8p |
|
Densidade: |
8.8g/cm3 |
|
Max Dynamic Load: |
100n/mm² |
|
Velocidade linear máxima (graxa): |
2m/s |
|
Max Valor PV Grease: |
2,8n/mm² · m/s |
|
Força de pressão |
> 460N/mm² |
|
Resistência ao escoamento N/mm2 |
> 280n/mm2 |
|
Dureza: |
90-150 |
|
Eixo de acasalamento |
Dureza ≥50, rugosidade 0,4-1,0 |
|
Temperatura de trabalho |
-40 ~+150ºC |
|
Coeficiente de atrito |
0,06 ~ 0,15 |
|
Coeficiente de expansão linear |
18,5 × 10-6/k |
|
coeficiente de condução de calor |
58W/m · k |
A combinação de densidade de energia cada vez maior e eficiência energética, combinada com as demandas cada vez maiores da vida e da efetividade do serviçorequisitos sempre mais altos para componentes e produção. Combinando especialmente desenvolvido e fabricadoMateriais de alto desempenhoCom as tecnologias de fabricação mais avançadas para rolamentos simples e girados, os rolamentos simples de bronze são ideais para os requisitos atuais e futuros das máquinas de construção e agricultura e da indústria hidráulica.
O rolamento de bronze é feito de bronze com orifícios de óleo uniformemente distribuídos nele. Ao montá-lo, o rolamento deve ser lubrificado com graxa antes que as duas extremidades do rolamento sejam montadas com focas. FB092 tem as vantagens de armazenamento abundante de óleo, fácil de montar ou fáceis de ser usinado, etc. Pode substituir buchas feitas por material completo de cobre, além de condições de carga média e baixa velocidade, incluindo uma máquina de disco. Máquina de elevação, Windlass, Máquina de alinhamento, etc.
|
Material base |
CUSN8P0.3 ou CUSN6.5P0.1 |
||
|
Dureza |
HB90 ~ 120 |
Limite de temperatura |
-100 ℃ ~ 200 ℃ |
|
Capacidade de carga |
60n/mm² |
Limite de velocidade |
2,5m/s |
|
Dimensão nominal D1 |
|
Tolerância à instalação |
|
|---|---|---|---|
|
maior que |
até |
Habitação H7 |
Rating dentro-Ø após montar na habitação H7 (meio) |
|
10 |
18 |
0 / +0.018 |
0 / +0.043 |
|
18 |
30 |
0 / +0.021 |
0 / +0.052 |
|
30 |
50 |
0 / +0.025 |
0 / +0.062 |
|
50 |
80 |
0 / +0.030 |
0 / +0.074 |
|
80 |
120 |
0 / +0.035 |
0 / +0.087 |
|
120 |
180 |
0 / +0.040 |
0 / +0.100 |
|
180 |
250 |
0 / +0.046 |
0 / +0,115 |
|
250 |
305 |
0 / +0.052 |
0 / +0.130 |
|
s* |
F1 |
F2 |
|
1 |
0,6 ± 0,4 |
máx. 0,4 ** |
|
1,5 |
0,6 ± 0,4 |
0,4 ± 0,3 ** |
|
2 |
1,2 ± 0,4 |
0,4 ± 0,3 |
|
2,5 |
1,8 ± 0,6 |
0,6 ± 0,4 |
* s = b2 = (d2 - d1) / 2
** cantos arredondados opcionais
Buchas com entalhes de lubrificação são elementos deslizantes que se provaram por muitos anos. As depressões de lubrificação já integradas nos cintos são distribuídas uniformemente por toda a superfície de corrida. Eles estão cheios de graxa antes que o eixo seja montado e garanta um filme uniforme de graxa em todo o rolamento.
Uma vantagem dos arbustos com poços de lubrificação é queEles podem ser reduzidos a qualquer largura desejada sem causar desvantagem aos poços de lubrificação.
Ao contrário dos projetos conhecidos de buchas de bronze simples, nas quais a bucha e a vedação devem ser instaladas separadamente, também é possível obter bucha e selar como parte completa.
Não é apenas a bucha e o eixo que são importantes no sistema tribológico; A lubrificação e o ambiente (por exemplo, ar, gás, água salgada, poeira etc.) são igualmente importantes. O ambiente geralmente não é controlável, diferentemente da lubrificação.
A lubrificação não apenas melhora as propriedades deslizantes; Outras vantagens também são alcançadas:
O atrito é causado pela interação de dois corpos sob carga e movimento. Para reduzir o atrito e o desgaste, o lubrificante desempenha uma função extremamente importante: separa as superfícies metálicas da bucha e do eixo.
1. Pressionar nas buchas de bronze
A bucha é pressionada com vedações montadas. Recomenda-se um mandril de ombro com rotação livre para o lábio de vedação entre o eixo da guia e o ombro para garantir a instalação sem erros. A rotação livre é necessária para que a vedação não seja danificada durante a prensagem. O mandril do ombro deve ter um chanfro de chumbo de pelo menos 3 mm x 15 °.
No entanto, a bucha também pode ser pressionada com um prato. Aqui, o selo é pressionado elasticamente no meio da bucha e remonta à sua posição original após o processo de ajuste da imprensa.
2. Montando o eixo
Ao montar o eixo, deve -se levar em consideração que o diâmetro interno do lábio de vedação tenha um diâmetro menor que o eixo. Portanto, para permitir uma inserção fácil, o eixo deve ter um chanfro de pelo menos 3 mm x 15 °. A montagem é ainda mais simplificada se o eixo estiver levemente untado antes da inserção.
3. Lubrificação das buchas de bronze
Sem uma vedação, não é garantido o preenchimento completo das buchas de bronze através do mamilo de graxa. Na área não estressada, a graxa vaza rapidamente, enquanto a área estressada permanece sem preenchimento. O selo faz com que a pressão do acelerador seja construída nas buchas de bronze durante a lubrificação, que somente após o enchimento completo da bucha a graxa escapa através do selo. Se a bucha não puder ser lubrificada por meio de um mamilo de graxa, verifique se a bucha está bem lubrificada antes de montar o eixo.
| Situação: | Buchas de bronzeautorização: |
| Condição de lubrificação: graxa | > 0,1 mm |
| Condição de lubrificação: óleo | pequeno |
| Carga: grande | pequeno |
| Carga: Pequeno | grande |
| Movimento: lento | pequeno |
| Movimento: oscilando | pequeno |
| Movimento: Rápido | grande |
O jogo necessário das buchas centrais de bronze depende da lubrificação fornecida, da carga e da velocidade deslizante.
A tabela pretende ajudá -lo a selecionar o espaçamento necessário. A curva foi projetada para engenharia mecânica geral. Com buchas de bronze em operação aproximada, a curva para cima pode ser facilmente excedida.
A tolerância do eixo deve ser definida de acordo com o jogo mínimo necessário. A classe de tolerância deve ser IT6 para requisitos altos e IT7 ou IT8 em casos normais.
Se as buchas padrão com tolerância interna de diâmetro h9 forem usadas, é recomendável tolerar o eixo com e ou f. Para eixos com tolerância H, desde que a carga de buchas de bronze não seja muito alta, o furo da carcaça pode ser estendido de H7 a F7. A bucha se liga à respectiva alojamento e o furo da bucha é um pouco maior. Isso significa que as folgas de bronzeamento de bronze que são muito pequenas podem ser evitadas.
Detalhes de embalagem:
1. Embalagem interna
Produtos pequenos: 100pcs-200pcs por saco plástico selado.
Para produtos maiores: 2pcs-10pcs por rolo de filme plástico (depende do tamanho do produto
2. Embalagem externa e embalagem de remessa
Carton (depende do tamanho do produto)
Caixa de madeira ou palete, mantenha seguro para o transporte.
