• Arruelas de encosto

Dimensões padrão para arruela de encosto livre de manutenção


• Mancais com flange

Dimensões padrão para mancais cilíndricos simples com flange


• Mancais cilíndricos

Dimensões padrão para mancais cilíndricos simples

Dados de Aplicação

faixa de temperatura  -40 até +150 °C

lubrificado com graxa
valor máx. PV 2,8 MPa m/s
velocidade máx. de deslizamento 2,5 m/s
pressão superficial máx. estática 120 MPa - dinâmica 40 MPa

expansão térmica 18 x 10-6 °C-1

coeficiente de atrito:

lubrificado com graxa μ = 0,06 até 0,2

Design do Mancal

Encaixe recomendado

• eixo f7
• carcaça H7
• mancal de acordo com DIN ISO 3547-1 (anteriormente DIN 1494)

A expansão térmica deve ser levada em consideração em temperaturas acima de 80 °C.

Material de Acoplamento

• rugosidade superficial Ra = 0,4 μm
• dureza mínima > 200 HB

A série de Mancais de Bronze Enrolados de ampla aplicação em muitas áreas.

Aplicação de Mancal Simples

• Instalações mecânicas e engenharia hidráulica de aço
• Indústria geral de construção de máquinas
• Instalações metalúrgicas e instalações de laminação
• Equipamentos de mineração e construção
• Equipamentos de combate a incêndios

Mancal Simples Autolubrificante

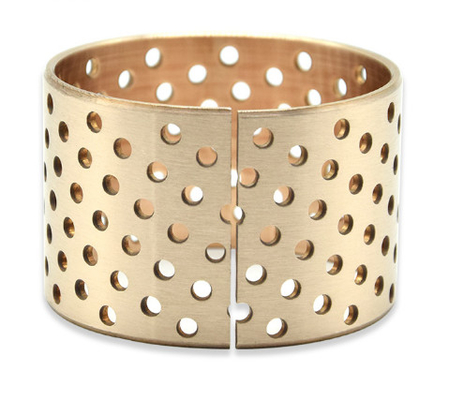

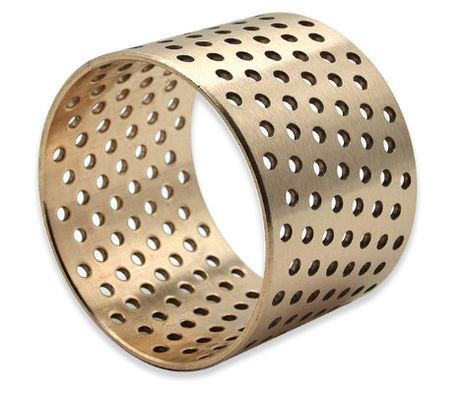

Mancais Simples de Bronze Com Furos para Graxa Buchas Cilíndricas, Bucha de Manga de Bronze Feita Sob Encomenda da China; Feito de Material Cusn8p (Din 17662);Din 1494 / Iso 3547;Baixa Manutenção;Com Lubrificação Furo.http://BRONZEGLEITLAGER.COM,

A China é especializada no comércio e produção de mancais deslizantes de metal e plástico composto, variando de mancais deslizantes de aço, bronze, aço inoxidável ou bimetálicos a buchas de metal sinterizado.

Disponibilidade

Formas de mancais disponíveis em dimensões padrão
· Buchas cilíndricas. Formas de mancais feitas sob encomenda: buchas cilíndricas com dimensões não padrão, buchas com flange, placas deslizantes, designs de mancais personalizados.

Buchas de Manga de Bronze de fabricação especial. Podemos oferecer tamanhos, formatos, formas ou comprimentos especiais mediante solicitação. Entre em contato conosco para obter uma cotação ou mais informações.

Montagem de Buchas

Os mancais devem ser prensados ​​em uma carcaça com tolerância H7. O diâmetro interno do mancal deslizante manterá então a tolerância H9.

Características

– Capacidade de carga extra alta
– Boas propriedades de lubrificação
– Ampla faixa de temperatura
– Fácil de montar

Lubrificação 092 bucha | Mancais Simples de Bronze com Reservatórios de Graxa

Mancal Enrolado de Bronze com Bolsas de Óleo (092 BUCHAS CILÍNDRICAS)

Buchas Cilíndricas Vsb-22 092

Os mancais são enrolados a partir de um bronze homogêneo formado a frio (CuSn8) com propriedades de material excepcionais. Os tamanhos padrão são equipados com reentrâncias de lubrificação em forma de diamante na superfície do mancal. Essas reentrâncias servem como reservatórios de lubrificante para construir rapidamente um filme de lubrificação no início do movimento e, posteriormente, reduzir o atrito de funcionamento. O material é adequado para aplicações em máquinas de construção e agrícolas.

Mancais de Bronze e Buchas de Manga de Bronze feitas de CuSn8 com Reentrâncias de Lubrificação

Propriedades do Mancal
