| Nome da marca: | viiplus Graphite self-lubricating bearings |
| Número do modelo: | Rolamentos delubrificação da grafite |
| MOQ: | Negociável |
| preço: | negociável |
| Condições de pagamento: | MoneyGram, Western Union, T/T |
| Capacidade de abastecimento: | buchas de bronze da luva, China, fabricantes, fornecedores, fábrica, auto por atacado, metálico que |
Os mancais de almofada que combinam com buchas de bronze autolubrificantes de grafite são componentes mecânicos projetados para fornecer movimento rotacional suave e confiável, ao mesmo tempo em que suportam um eixo rotativo. Esses mancais de almofada são especificamente combinados com buchas de bronze autolubrificantes de grafite, que oferecem várias vantagens em relação aos métodos de lubrificação tradicionais.

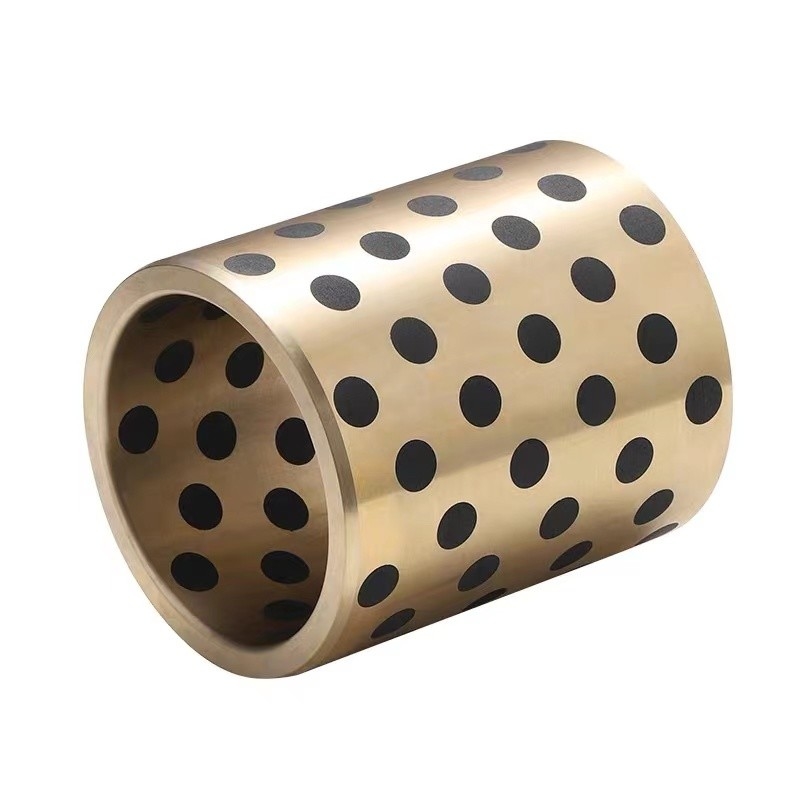

As buchas de bronze autolubrificantes de grafite são feitas de uma liga de bronze que contém partículas de grafite embutidas no material. Essas partículas de grafite atuam como lubrificantes naturais, reduzindo o atrito e o desgaste entre o eixo rotativo e a superfície da bucha. Isso elimina a necessidade de lubrificação externa, tornando o sistema de mancais de almofada mais livre de manutenção e confiável.
A carcaça do mancal de almofada é normalmente feita de ferro fundido ou aço e é projetada para montar com segurança a bucha de bronze no lugar. A carcaça também fornece proteção para a bucha, mantendo-a livre de sujeira, detritos e outros contaminantes que podem danificar a superfície.
A combinação da carcaça do mancal de almofada e da bucha de bronze autolubrificante de grafite cria um sistema de rolamento robusto e confiável. Esses mancais de almofada são comumente usados em uma ampla gama de aplicações industriais, incluindo máquinas, transportadores, bombas e outros equipamentos rotativos.
Em resumo, os mancais de almofada que combinam com buchas de bronze autolubrificantes de grafite oferecem uma solução de rolamento livre de manutenção e confiável para equipamentos rotativos. As partículas de grafite embutidas na bucha de bronze fornecem lubrificação natural, reduzindo o atrito e o desgaste, enquanto a carcaça do mancal de almofada monta e protege a bucha com segurança.
| Material de base: | Latão especial (rolamento do mancal de almofada) |
| Autolubrificante: | Sim |
| Lubrificante: | Grafite |
| Pressão superficial P: | 100 N/mm² |
| Velocidade de deslizamento v: | 30 m/min |
| Valor P*v: | 200 N/mm² x m/min |
| Temperatura de operação: | -50°C / +200°C (máx. 300°C) |
| Coeficiente de atrito: | 0,07 |
Rolamento autolubrificante de grafite, rolamento de alto desempenho livre de manutenção, a manga do rolamento de grafite tem alta resistência ao desgaste e resistência à corrosão. As partículas de grafite geradas no trabalho de grafite podem lubrificar bem o rolamento, mas não é adequado para o ambiente de trabalho com requisitos ambientais.
Tipo:-Flangeado
-Bronze sólido
-Junta soldada
-Junta dividida
-Travamento por aperto
-Metal sinterizado / em pó
-Impregnado com grafite
| GCr15(GB/T18254-2016)=52100(ASTM/UNS)=100Cr6(DIN)Qualidade da composição química/% | ||||
| C | Si | Mn | Mo | Cr |
| 0,95-1,05 | 0,15-0,35 | 0,25-0,45 | ≤0,10 | 1,40-1,65 |
| ZCuSn6Zn6Pb3(GB1776-87)=ZQSn6-6-3(GB 1176-74)=GB-CuSn5Zn5Pb5(DIN)=C83600(ASTM) Qualidade da composição química/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 84,0-86,0 | 4,0-6,0 | ma'x 0,005 | máx. 0,3 | - | máx. 1 | máx. 4,0-6,0 | máx. 0,005 | máx. 0,05 | máx. 4,0-6,0 |
| CuZn25A16Fe3Mn3(GB/T 1176-1987)=G-CuZn25Al5(DIN)=C86300(ASTM) Qualidade da composição química/% | |||||||||
| Qualidade da composição química/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 60-66 | 0,2 | 5,0-7,5 | 2,0-4,0 | 2,5-5,0 | 1 | 0,2 | _ | _ | _ |
| VSB-JDB-1 | VSB-JDB-2 | VSB-JDB-3 | VSB-JDB-4 | VSB-JDB-5 | |||
|---|---|---|---|---|---|---|---|
| VSB-JDB-2 | VSB-JDB-22 | VSB-JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | Aço+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | Aço+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | Aço+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
O seguinte PDF é sobre as informações do produto de CuZn25A16Fe3Mn3 (C86300) em nossa empresa. Você pode escolher diferentes tipos de produtos ou matérias-primas, ou pode personalizar o tamanho e o arranjo da grafite. Em geral, nossa empresa produz produtos de acordo com a norma ISO 4379.
Graphite self-lubricating bearing.pdf
| eixo | carcaça | ID | OD | Espessura da parede | Orifício de óleo | L 0 -0,40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0,022 |
12 | +0,018 0 |
10 | 12 | 0,980 0,955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0,027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0,021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0,033 |
23 | " | 20 | 23 | 1,475 1,445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0,025 0 |
28 | 32 | 1,970 1,935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0,039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2,460 2,415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0,030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0,046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
