| Nome da marca: | VIIPLUS |
| Número do modelo: | L-chavetas - lubrifique o cobre livre |
| MOQ: | Negociável |
| preço: | negociável |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | Produtos de alumínio, de alumínio, de alumínio, de alumínio, de alumínio, de alumínioAcessórios de l |
O Punching Mold Solid Bronze Self-Lubricating Gib Slide é um componente fabricado com precisão, projetado para fornecer operação suave e confiável em aplicações de molde de perfuração. Construído em bronze sólido, ele oferece durabilidade e resistência ao desgaste excepcionais, garantindo desempenho duradouro mesmo sob altas cargas e uso frequente.
O recurso autolubrificante do Gib Slide é uma vantagem fundamental que reduz a necessidade de lubrificação e manutenção regulares. Este design inovador garante um fornecimento constante de lubrificante para as superfícies de contato, minimizando o atrito e o desgaste, resultando em uma operação mais suave e eficiente.
O material de bronze sólido escolhido para o Gib Slide é conhecido por suas altas propriedades mecânicas, incluindo resistência e rigidez. Este material também é resistente à corrosão, tornando-o adequado para uso em vários ambientes industriais.
O Punching Mold Solid Bronze Self-Lubricating Gib Slide é fácil de instalar e integrar em sistemas de moldes de perfuração existentes. Seu design compacto e fabricação de precisão garantem um encaixe seguro e confiável, minimizando qualquer potencial de desalinhamento ou deslizamento.
No geral, o Punching Mold Solid Bronze Self-Lubricating Gib Slide é uma solução robusta e confiável para aplicações de moldes de perfuração que exigem uma operação suave e eficiente. Sua fabricação de precisão, design autolubrificante e materiais de alta qualidade o tornam uma escolha confiável para uso industrial.
tiras de desgaste de bronze

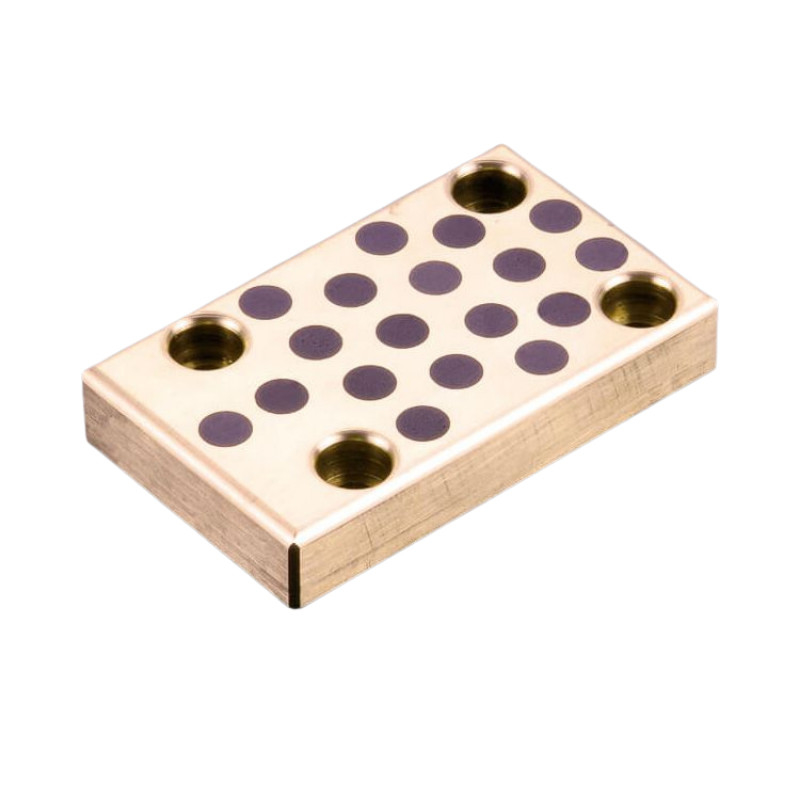

Placa de deslizamento Gib, placa de grafite, As especificações e dimensões de algumas peças podem não ser totalmente cobertas.
Produtos personalizados
Gibs - Liga de cobre sem óleo
Informações detalhadas sobre rolamento autolubrificante, sem óleo, sem óleo, bucha guia, placa de desgaste, arruela, L Gibbs, blocos V. Contato
Peças padrão para matrizes de estampagem e puncionamento > Elementos de guia > Elementos de guia sem óleo
SelfLube fabricaL-gibs, pedaços quadrados eV-gibs, que são usados para guiar e controlar o movimento linear em aplicações ondeCargas pesadassão encontrados: matrizes de estampagem de metal, moldes, máquinas especiais e equipamentos pesados de todos os tipos.
Feito de sólidobronze alumíniocom ou sem autolubrificaçãografite, Os gibs da SelfLube estão disponíveis em uma ampla gama de tamanhos padrão em polegadas e métricas. E, se um gib padrão não resolver o problema, a SelfLube pode fazer economicamente gibs personalizados em praticamente qualquer tamanho.
Além disso, tipos adicionais de chaves, principalmente relacionadas a matrizes de estampagem de metal, podem ser encontrados na seção Componentes do Guia.

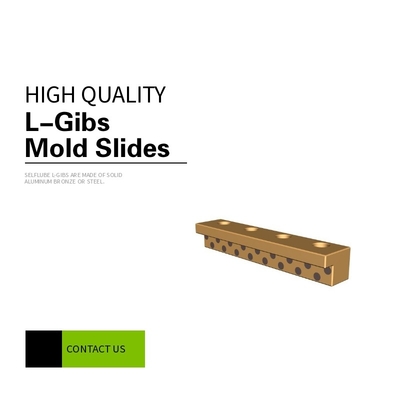

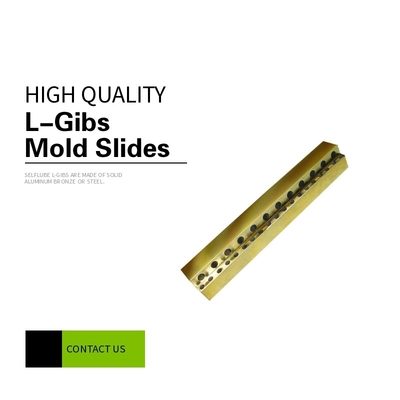

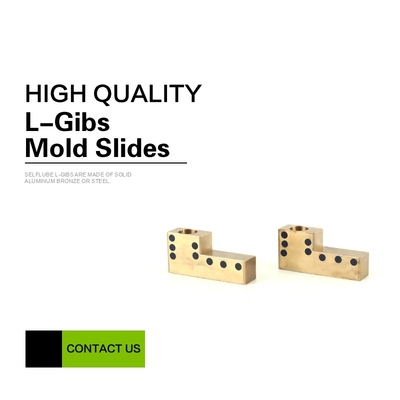

As L-gibs SelfLube são feitas dealumínio sólido, bronze ou aço.Nosso bronze de alumínio pode ser encomendado com ou sem grafite autolubrificante ou furos de montagem pré-perfurados. Nosso aço está disponível com ou sem furos. Não fazemos nenhuma L-gib de aço com grafite. Usados para guiar e controlar o movimento linear, esses componentes vêm em uma variedade de tamanhos padrão. Se um tamanho padrão não funcionar para sua aplicação, a SelfLube pode facilmente fazer um tamanho personalizado.
Bronze sem furos
Bronze
Bronze c/grafite sem furos
Bronze c/Grafite
| Material | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Densidade | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Dureza HB | >210 | >70 | >150 | >95 | >280 |
| Resistência à tração N/mm2 | >750 | >200 | >600 | >260 | >540 |
| Limite de escoamento N/mm2 | >450 | >90 | >260 | >150 | >450 |
| Alongamento % | >12 | >15 | >10 | >8 | >0,3 |
| Coeficiente de expansão linear |
1,9x10-5/°C | 1,8x10-5/°C | 1,6x10-5/°C | 1,8x10-5/°C | 1,8x10-5/°C |
| Temperatura máx. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Carga máx. N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Velocidade máx. (seco) m/min | 15 | 10 | 20 | 10 | 15 |
| Máx. PV N/mm2*m/min (Lubrificação) |
200 | 60 | 60 | 80 | 200 |
| Deformação por compressão 300N/mm2 |
<0,01 mm | <0,05 mm | <0,04 mm | <0,05 mm | <0,005 mm |
| Velocidade de deslizamento v: | 30 m/min |
| Material base: | Latão especial (SO#50SP2) |
| Autolubrificante: | Sim |
| Lubrificante: | Grafite |
| Pressão de superfície P: | 100 N/mm² |
| Valor P*v: | 200 N/mm² xm/min |
| Temperatura de operação: | -50°C / +200°C (máx. 300°C) |
| Coeficiente de fricção: | 0,07 |
Lâminas de molde L-Gibs Alta durezaO rolamento de lubrificação sólida de latão impregnado é melhorado em relação aos slides de molde L-Gibs, aumentando ainda mais a dureza do latão de alta dureza, dando origem acarga mais altacapacidade de suporte e melhor propriedade resistente ao desgaste. Os produtos são amplamente utilizados em máquinas de laminação de fundição contínua, equipamentos de mineração, equipamentos de engenharia, máquinas de moldagem por injeção, etc. Devido à sua alta dureza, é difícil de usinar e terminar, é recomendado apenas para realmenteaplicações de alta carga.
| Material básico | CuZn25A16Fe3Mn3 | Carga dinâmica | 120N/mm² |
| Dureza da base | HB210~275 | Coeficiente de atrito | <0,16 |
| Temperatura Máx. | 300℃ | Limite de velocidade | seco 0,4 m/s óleo 5 m/s |
AutolubrificanteL-Gibsprovidencie umdesgaste duradourosuperfície paraalta produçãomoldes usando slides e cames. L-Gibs sãofácil de usinar e pode ser moldado em qualquer configuração, não exigindo ferramentas especiais.
Eles são fornecidos sem furos pré-perfurados, proporcionando flexibilidade com padrões de montagem. Isso permite a capacidade de trabalhar em torno de linhas de água e outros componentes no molde.
Baixo coeficiente de atritofornece superfície de desgaste de longa duração
Nenhum furo pré-perfurado é igual à flexibilidade do padrão de montagem
Tolerância estreita
| Número da peça | A Selecionável |
S Selecionável |
C | E | X | E | d1 | d2 | o | |
| Tipo | B | |||||||||
| (Liga de cobre sem lubrificação) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9,5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
