| Nome da marca: | VIIPLUS PLAIN BEARINGS |
| Número do modelo: | ROLAMENTOS LISOS DE |
| MOQ: | 1000 partes/partes (Mínimo Ordem) |
| preço: | $0.20 - $10.00 / Pieces |
| Condições de pagamento: | T/T PREPARD, T/T, L/C, D/A, D/P |
| Capacidade de abastecimento: | Produtos de alumínio, de alumínio, de alumínio, de alumínio, de alumínioAcessórios de liga de grafit |

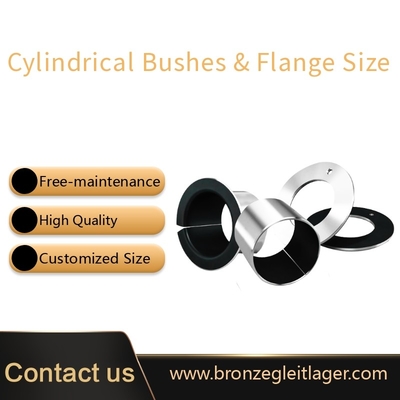

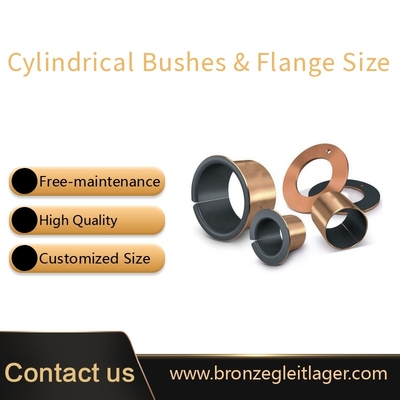

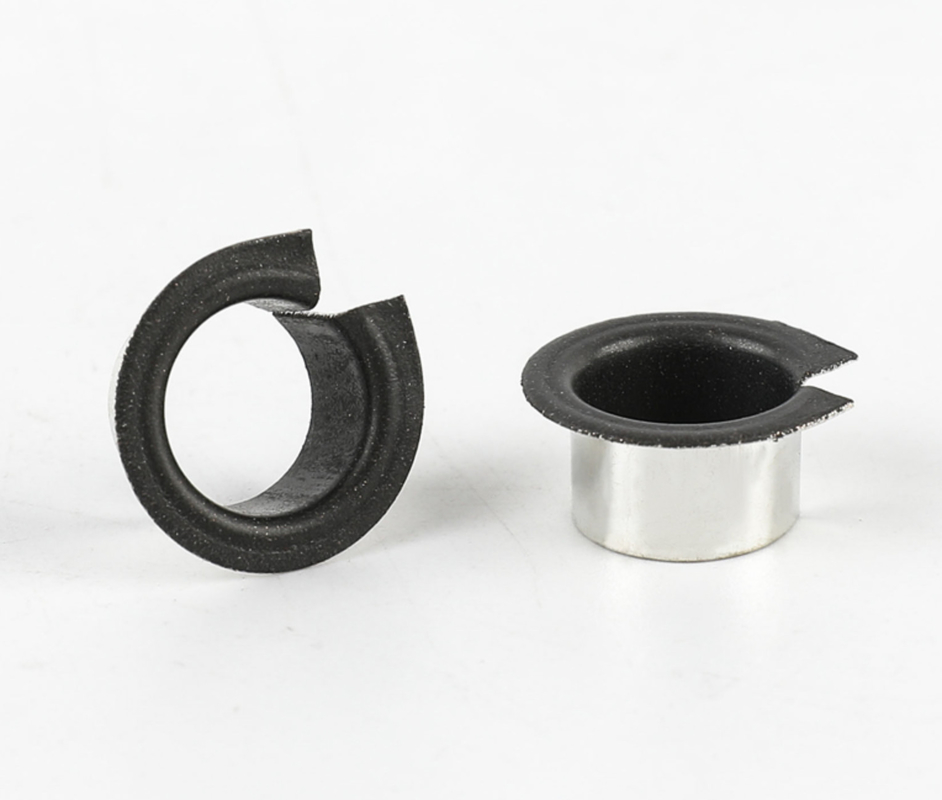

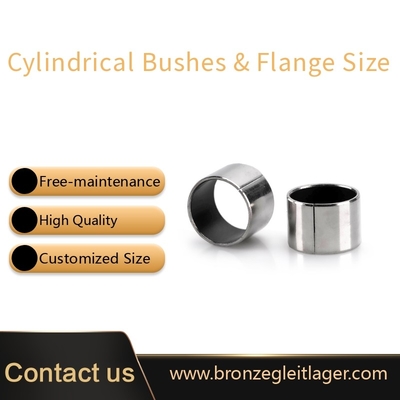

Os arbustos cilíndricos com permaglídeo de tamanho de flange são componentes de engenharia de precisão projetados para fornecer uma operação suave e de baixo atrito em uma variedade de aplicações.A forma cilíndrica e o design de flanges oferecem estabilidade e fácil instalação, enquanto o material Permaglide garante superior resistência ao desgaste e durabilidade.
O material Permaglide, que é tipicamente um polímero composto ou avançado,é escolhido pelas suas propriedades de deslizamento excepcionais e capacidade de manter um coeficiente de atrito constante numa ampla gama de temperaturas e condições de funcionamentoEste material é também conhecido pela sua resistência à corrosão, desgaste e ataque químico, tornando-o adequado para uso em ambientes adversos.
O tamanho dos arbustos com flanges permite a instalação e o posicionamento seguros dentro de uma caixa ou conjunto.mesmo sob altas cargas e vibrações.
Os arbustos cilíndricos com permaglídeo de tamanho de flange são comumente usados em aplicações como guias lineares, mecanismos deslizantes e sistemas de posicionamento de precisão.São particularmente adequados para aplicações em que a suavidade, o movimento preciso e confiável é crítico, como na robótica, equipamentos de automação e fabricação de precisão.
No geral, os arbustos cilíndricos com permaglídeo de tamanho de flange oferecem uma combinação de engenharia de precisão, propriedades de material superiores,e um projeto de flange que os torna uma excelente escolha para aplicações exigentes que exigem suaves, de baixo atrito.
Gleitlager Permaglide PAP Buchsen
No caso do Gleitlager sem manutenção com o material deslizante E40, a lubrificação não é necessária em qualquer momento durante a vida útil devido à utilização de como lubrificante seco.
Os rolamentos simples de composição polimérica de baixa manutenção com o material deslizante E50 recebem uma lubrificação inicial no início da operação.Esta lubrificação inicial é suficiente na maioria dos casos.
"Profissão" é o nosso espírito.A Comissão propõe que a Comissão.
Mantemos os mais altos padrões de qualidade de arbustos cilíndricos e tamanho de flange para que possamos integrar a cadeia de suprimentos para os clientes.
As caixas são adequadas para movimentos rotativos, oscilantes e lineares, enquanto que as caixas deretas (cilíndricas)As buchas só podem suportar cargas radiais eArmazéns e aparelhos de armazénsPodem suportar cargas radiais e axiais numa direcção.
Cada combinação de projeto e material de bucha tem propriedades características e torna uma bucha particularmente adequada para determinadas aplicações.
Fornecedores www.bronzegleitlager.comAs tubulações são de vários desenhos e de diferentes materiais.www.bronzegleitlager.comoferece uma grande variedade de buchas disponíveis em estoque.
Formas de rolamentos disponíveis em dimensões normalizadas
Adequado para a corrida em seco com um baixo coeficiente de atrito, baixa taxa de desgaste, boas características de deslizamento, a película de transferência criada protegerá a superfície do metal de acoplamento.De peso superior a 200 g/m2, alta resistência química, menor absorção de água e redução de inchaço.
As buchas auto-lubrificantes oferecem muitobom desgaste e baixo desempenho de atritoem uma ampla gama de cargas, velocidades e temperaturas em condições de funcionamento em seco
Materiais de bucha adequados paraaplicações lubrificadas
Rolamentos anti-fricçãocom um diâmetro superior a 50 mm,
Aprovado em conformidade com as normas FAR 25.853 e FAR 25.855 - Federal Aviation Regulations
1.A mistura de fibras, de espessura de 0,01 a 0,03 mm, fornece um excelente filme de transferência inicial, que efetivamente reveste as superfícies de acoplamento do conjunto de rolamentos, formando um filme de lubrificante sólido de tipo óxido.
2O pó de bronze sinterizado, com espessura de 0,20-0,35 mm, proporciona uma condutividade térmica máxima longe da superfície do rolamento, e serve também de reservatório para o- Mistura de fibras.
3.Aço com baixo teor de carbono, dá excepcionalmentecargas elevadascapacidade de carga,excelente dissipação de calor.
4. espessura de revestimento de cobre/esteno 0,002 mm, forneceboa resistência à corrosão.
Máquina de metalurgia
Máquinas de fundição,
Máquinas de fundição consecutiva,
Máquinas de cemitério,
Máquinas de transporte em espiral, etc.
Camada deslizante
+ Chumbo
Sinter de bronze poroso
Reforço de aço
| Seco | Muito bem. |
| Óleo lubrificado | Muito bem. |
| Gordura lubrificada | É justo. |
| Lubrificados com água | É justo. |
| Fluido de processo lubrificado | É justo. |
| GERAL | Unidade | Valor | |
| Carga máxima, p |
Estática Dinâmica |
N/mm2 N/mm2 |
250 140 |
| Temperatura de funcionamento |
Min. Max. |
°C °C |
¢ 200 280 |
| Coeficiente de expansão térmica linear |
Paralelo à superfície Normal para a superfície |
10-6/K
10-6/K |
11
30 |
| SECO | |||
| Velocidade máxima de deslizamento, U | m/s | 2.5 | |
| Fator pU máximo | N/mm2 x m/s | 1.8 | |
| Coeficiente de atrito | 00,02 0,25 * |
| Óleo lubrificado | |||
| Velocidade máxima de deslizamento, U | m/s | 5.0 | |
| Fator pU máximo | N/mm2 x m/s | 5.0 | |
| Coeficiente de atrito | 0.02 ¢ 0.12 |
| Recomendações | |||
| A rugosidade da superfície do eixo, Ra |
Seco Lubrificados |
μm μm |
0.3 ¢ 0.5 ≤ 0,05 * 0,4 * |
| Dureza da superfície do eixo | Não endurecido aceitável, vida útil do rolamento melhorada > 200HB | ||
| Tamanho | PARTE NÃO. |
| Flanco 20x23/30x1. 5/11. 5 | 1531-2218-589 |
| Flanco 18x20/26x1/22 | 1612 |
| Flanco 16x18/24x1/17 | 1150-1774-1748-2283 |
| Flange 12x14/20x1/9 | 1653 |
| Arbusto cilíndrico 12x14x15 | 1653 |
| Arbusto cilíndrico 22x25x15 | 1727-1780-1792-1750 |
| Arbusto cilíndrico 14x16x15 | 2183 |
| Arbusto cilíndrico 20x23x20 | 2218 |
| Arbusto cilíndrico 16x18x10 | 1426-1379-1774-1150 |
| Arbusto cilíndrico 16x18x15 | 1748 |
| Arbusto cilíndrico 18x20x15 | 2199 |
| Arbusto cilíndrico 20x23x10 | 1531 |
| Arbusto cilíndrico 20x22x23 | 1608 |
A gama padrão de buchas é muito abrangente e abrange quase todos os tamanhos padrão.
Lista de tamanhos padrão de rolamentos compostos para referência
| PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| PAP 5050 P10 | GLY.PG 505550 F |
| PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
