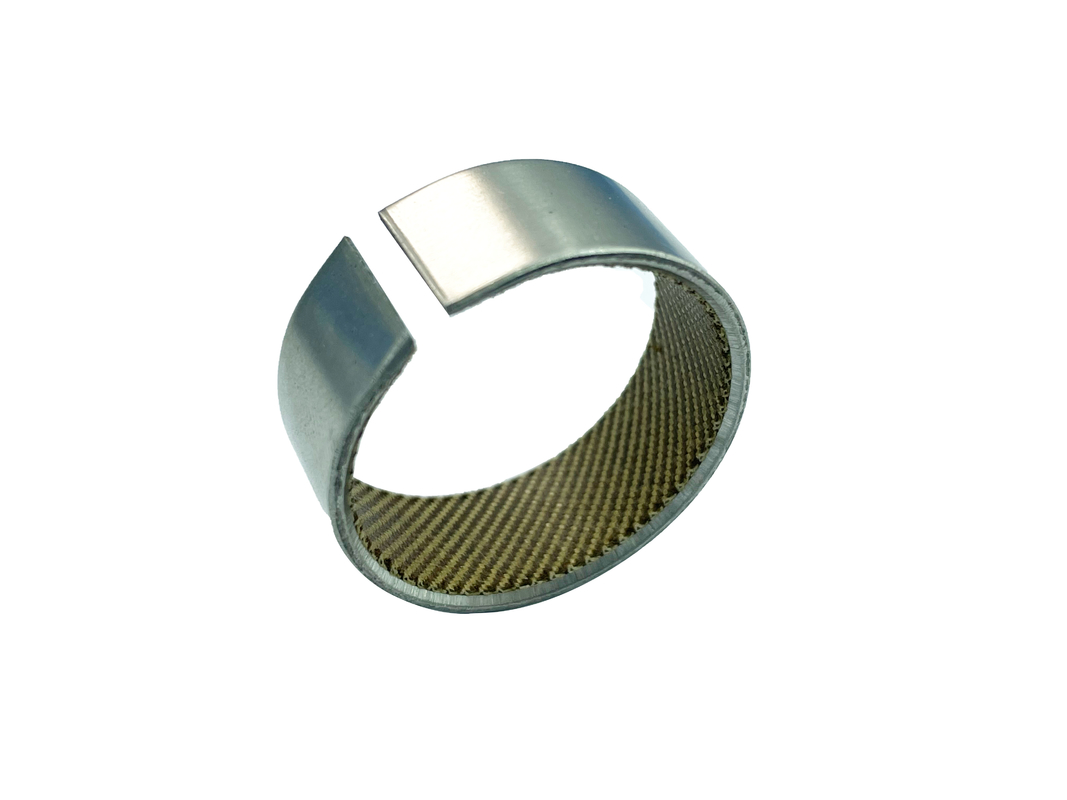

Bucha de Aço Inoxidável, Camada Deslizante de Tecido

TAMANHOS PADRÃO Tamanhos e materiais especiais estão disponíveis mediante solicitação

Bucha de Aço Inoxidável o material do rolamento é um tecido híbrido autolubrificante impregnado com resina, com fibras na superfície de desgaste, colado em aço inoxidável 316 ou Inconel 625 com adesivo especial para altas temperaturas. Foi desenvolvido para uso como revestimento de baixo atrito para rolamentos de hastes de válvulas, particularmente em aplicações de alta temperatura, como vapor e produtos químicos de processo.

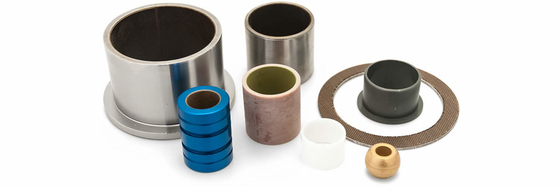

Buchas de rolamentos autolubrificantes estão disponíveis em uma variedade de formatos e tamanhos
rolamentos são de baixo atrito, autolubrificantes e possuem alta capacidade de carga. Eles são compostos por uma camada tecida colada a um suporte de metal. O suporte de metal é escolhido para ser adequado para a aplicação e geralmente é escolhido entre aço carbono, aço carbono zincado, aço inoxidável, Inconel, latão ou bronze.

Aplicações Os rolamentos autolubrificantes são usados para permitir o movimento entre superfícies de contato em muitas indústrias diferentes,

por exemplo, Válvulas: Os rolamentos autolubrificantes são usados em todos os tipos de válvulas e são tipicamente usados para rolamentos de munhão e guias de haste. Usinas hidrelétricas: Os rolamentos autolubrificantes são idealmente adequados para conjuntos de palhetas guia de turbinas e seus atuadores, acomodando as altas pressões superficiais envolvidas. Máquinas agrícolas: Em pinos-rei de tratores agrícolas, eixos oscilantes e conjuntos de engate. Equipamentos de guindastes e elevação: Os fabricantes de guindastes e guinchos usam a capacidade dos rolamentos autolubrificantes de lidar com cargas muito altas em pivôs de pés de lança e pontos de dobradiça e suporte no conjunto do pendural do mastro, que são inacessíveis para lubrificação com graxa. Os rolamentos autolubrificantes são completamente autolubrificantes e normalmente funcionam a seco, no entanto, também podem ser usados onde lubrificantes ou outros fluidos estão presentes. Na operação a seco, os rolamentos autolubrificantes são recomendados onde baixas velocidades de superfície são combinadas com altas cargas (consulte o Manual Técnico).

Recursos e Benefícios

camada tecida rolamentos: São autolubrificantes e operam sem lubrificação externa. ? São livres de stick-slip, proporcionando movimento e operação fáceis. ? São de natureza composta e não têm as tendências de fluxo a frio de resinas sólidas e preenchidas. ? Possuem alta resistência ao desgaste, proporcionando longa vida útil. ? Podem operar em temperaturas além da faixa da maioria dos lubrificantes -50C a +150C. ? São resistentes à corrosão, por isso podem ser usados com líquidos agressivos, como água do mar, gasolina, ácidos, soluções de detergentes, óleos hidráulicos, hidróxido de amônio, óleos. ? São fortes e podem suportar cargas de até 420 N/mm2 para aço inoxidável e Inconel. ? Possuem boa estabilidade dimensional e a capacidade de serem formados em tolerâncias apertadas.

Quando colados ao aço. Os materiais retêm a capacidade de formar e, em grande medida, têm alta capacidade de carga.
É composto por composto de politetrafluoretileno, malha de cobre em branco e dorso de aço. A estrutura do material possui as características de rolamento da fita base composta de politetrafluoretileno e a capacidade de modelagem da malha metálica perfurada.
A bucha e o eixo do pino podem ser usados com um ajuste de interferência para produzir uma espessura de parede de 1 mm ou mais de rolamento e, ao mesmo tempo, obter um ajuste de interferência na carcaça. Vários métodos podem ser usados para proteger a caixa de aço contra corrosão.

Disponibilidade

A embalagem padrão é feita de grafite lubrificante, e outros enchimentos podem ser adicionados conforme necessário. O estilo da bucha pode ser do tipo junta, tipo manga reta, tipo flange e tipo estampagem profunda.

Construção

buchas de camada tecida rolamentos. o rolamento é um material de rolamento autolubrificante proprietário de fibras tecidas aplicado a um suporte rígido. Para garantir a melhor ligação possível entre as fibras e o material de suporte, uma fibra secundária mais facilmente ligável é entrelaçada com as fibras, de modo que seja predominantemente apresentada no lado do rolamento do tecido.

buchas de camada tecida rolamentos. os rolamentos têm a capacidade de resistir ao fluxo a frio sob cargas extremamente altas porque as fibras monofilamento têm uma resistência à tração aproximadamente 15 vezes maior do que as resinas retas. O fluxo a frio também é minimizado pelo aprisionamento eficaz dos feixes de fibras pelas resinas de ligação de alta resistência.

buchas de camada tecida rolamentos. rolamentos: O suporte de metal é escolhido para ser adequado para a aplicação e geralmente é escolhido entre aço carbono, aço carbono zincado, aço inoxidável, Inconel, latão ou bronze.

A é embutido em resina artificial e firmemente colado ao corpo de suporte. A colagem adesiva é resistente à umidade e não se expandirá. é embutido em resina artificial e firmemente colado ao corpo de suporte. O material não se expandirá e é quimicamente resistente à maioria dos meios. É especialmente adequado para movimento oscilatório, mas também pode ser usado para movimento rotacional ou linear.

Bucha de Aço Inoxidável, Tecido A Camada Deslizante pode suportar cargas pesadas e dissipar calor bem. O corpo de aço permite instalação fácil e segura mesmo em altas temperaturas ou em carcaças de metal leve. Eles têm boas características de deslizamento e um baixo coeficiente de atrito.

Problemas típicos que levam ao uso de buchas de camada tecida rolamentos. 1. As películas lubrificantes não conseguem ser mantidas.

2. Os lubrificantes são inaceitáveis ou indesejáveis devido à contaminação.

3. Os fluidos não lubrificantes são difíceis de excluir da área do rolamento.

4. Altas cargas de impacto estático são encontradas.

5. A corrosão por atrito ocorre com rolamentos convencionais.

6. A ausência de stick-slip é uma característica desejável.

7. Movimentos oscilatórios ou deslizantes estão envolvidos.

8. Condições de alta carga com velocidades relativamente baixas são encontradas.

9. Substâncias corrosivas estão presentes.

10. Condições de temperatura incomuns prevalecem.

11. Problemas de distorção criam desalinhamento.

12. A redução dos custos de manutenção é importante.

Aço inoxidável com tecido colado na camada deslizante,

Sem manutençãoDetalhes Técnicos​​

Capacidade de carga específica estática≤420 [N/mm2]

• Capacidade de carga específica dinâmica≤180 [N/mm2]
• Velocidade de deslizamento≤0,16 [m/s]
• Valor de atrito0,03 [µ] a 0,07 [µ]
• Deformação por temperatura-50 [°C] a +150 [°C] (brevemente até +180)
• Material

Material de suporte Aço inoxidável

• Camada deslizante
• tecido de fibrasAço inoxidável padrão SS304, mas outras ligas também estão disponíveis, dependendo da aplicação
• Detalhes de tolerância

Carcaça ØH7

• Interno da bucha-Ø após montagemH8
• Tolerância do eixo dependendo da aplicação
• Material do eixo

Aço endurecido, materiais cromados 45-50 HRC, acabamento superficial


<0,8 RaPropriedades




Bucha de Aço Inoxidável, Camada Deslizante de Tecido


tem muito boas capacidades de deslizamento com um baixo valor de atrito. Sem efeito stick-slip e sem expansão por umidade. muito boa resistência ao desgaste.Rolamentos lisos secos consistindo em um


aço inoxidável corpo de suporte e uma camada deslizante livre de manutenção – O corpo de suporte permite


fácil manuseio e instalação segura. – O
tecido é embutido em resina artificial e firmemente colado ao corpo de suporte. A colagem adesiva é resistente à umidade e não se expandirá. – O limite de carga para
Bucha de Aço Inoxidável, Camada Deslizante de Tecido é determinado pela resistência do corpo de suporte e pela camada deslizanteAdequado para uma ampla variedade de aplicações, incluindo:


–

Engenharia ambiental: suporte do rolamento da alavanca do cotovelo –
Engenharia ambiental: suporte do rolamento do braço articulado e do cilindro –
Engenharia ambiental: suporte do rolamento da lança e do cilindro –
Engenharia ambiental: rolamento de plataforma hidráulica –
Engenharia ambiental: rolamento da corrente transportadora –
Engenharia ambiental: linha de transmissão, suspensão do eixo –
Engenharia ambiental: suporte do rolamento do mastro de elevação –
Engenharia ambiental: rolamento de acoplamento –
Engenharia ambiental: suportes para comportas radiais e comportas de aba –
Engenharia ambiental: arranjo de rolamento de suspensão, rolamento do mecanismo de deslocamento, buchas de pivô –
Engenharia ambiental: rolamento do braço de extensão, rolamento da roda de esteira.Material de suporte



São livres de manutenção para toda a vida (lubrificante pode reduzir a vida útil)
■ Pode ser usado no lugar de rolamentos de aço, bronze e plástico
(pode suportar cargas mais pesadas do que rolamentos lisos convencionais)
■ Adequado para suportes de rolamentos com espaço de projeto limitado
■ Pode suportar
altas cargas alternadas e movimento giratório ■ Especialmente adequado para suportes de rolamentos com espaço de projeto limitado
■ São adequados para
movimento linear ■ Possuem um
baixo coeficiente de atrito ■ Possuem
boas características de amortecimento ■
Fácil de instalar: os rolamentos são prensados no furo da carcaça e não requerem nenhuma localização axial adicionalnExemplo de aplicação


Carregadeiras com direção por pivô, também conhecidas como carregadeiras articuladas, são


veículos de transporte off-road robustos que são frequentemente usados em ambientes agressivos. O princípio de direção as torna muito manobráveis e elas podem fazer movimentos precisos em um espaço muito pequeno. Uma caçamba é usada para transportar material. A caçamba móvel é conectada à articulação guia e à hidráulica de elevação por meio de braços. A articulação guia e a articulação de direção são acopladas ao eixo dianteiro. A articulação de direção transmite o movimento do volante para o eixo dianteiro. Isso permite que as rodas dianteiras sejam pivotadas ou alinhadas em relação ao eixo traseiro. As juntas da caçamba e as juntas de direção devem operar suavemente, e sua agilidade ilimitada deve ser garantida mesmo depois que a carregadeira não for usada por longos períodos. Os rolamentos permitem apenas movimento de pivô e estão sujeitos a altas cargas de choque. Os suportes dos rolamentos devem ser fáceis de instalar e livres de manutenção.
