| Nome da marca: | VIIPUS |
| Número do modelo: | a bucha contínua, de bronze com tomadas do lubrificante encaixou livre de manutenção |
| MOQ: | Negociável |
| preço: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| Condições de pagamento: | TT adiantado |
| Capacidade de abastecimento: | Buchas de bronze em linha • Fabricantes dos rolamentos de deslizamento • Auto-lubrificando fornecedo |

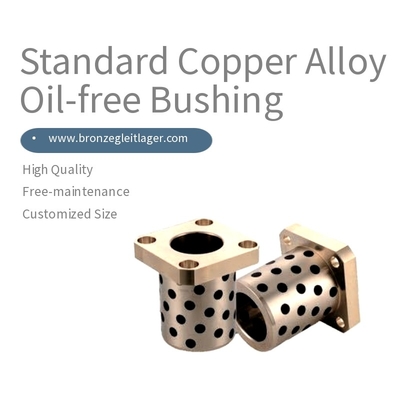

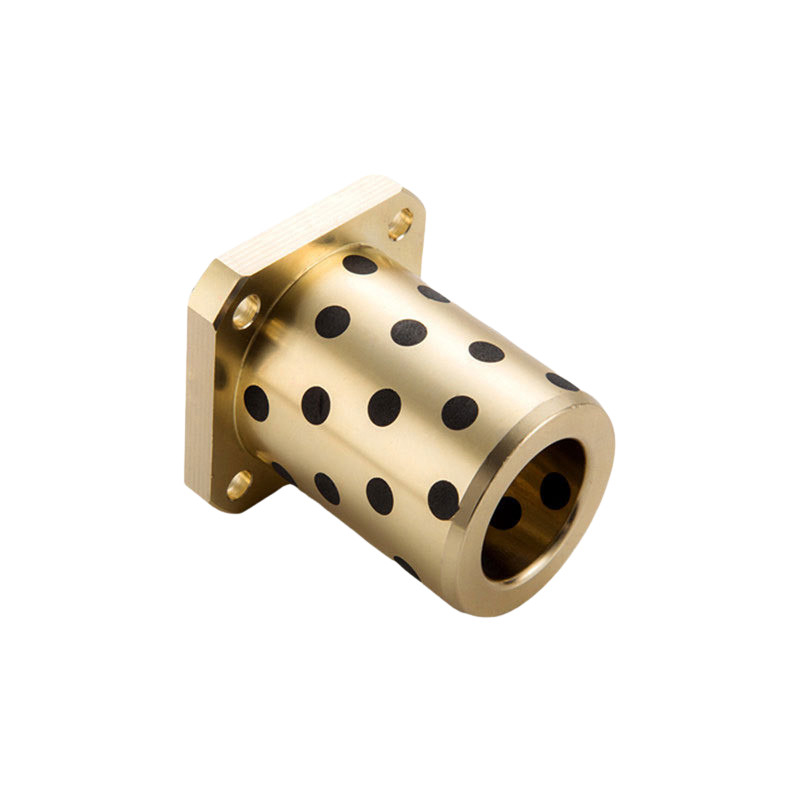

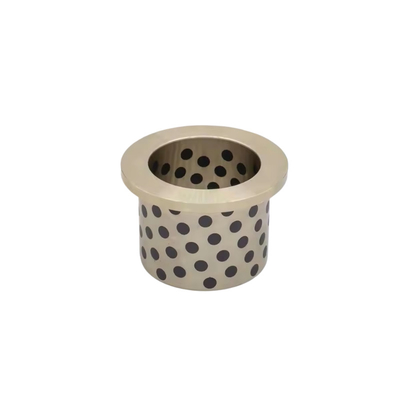

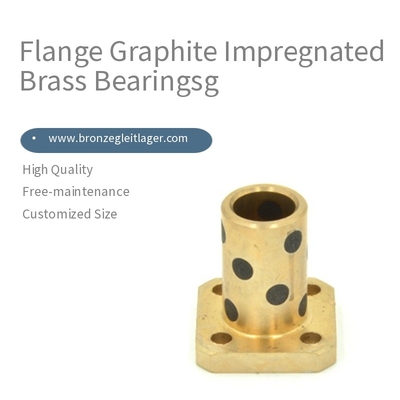

Os rolamentos de bronze com grafite impregnado com flange são componentes mecânicos que oferecem resistência superior ao desgaste e propriedades autolubrificantes. Esses rolamentos são fabricados em bronze, uma liga de cobre-zinco, que é então impregnada com partículas de grafite para melhorar suas capacidades de lubrificação.
O design da flange desses rolamentos permite fácil instalação e fixação segura dentro da aplicação. O processo de impregnação com grafite envolve a infiltração da matriz de bronze com partículas de grafite, criando um material composto com maior lubricidade. Isso elimina a necessidade de lubrificação externa, reduzindo os requisitos de manutenção e o tempo de inatividade.
Os rolamentos de bronze com grafite impregnado são comumente usados em aplicações que exigem rotação suave e confiável ou movimento deslizante. Eles são adequados para aplicações envolvendo eixos rotativos, pontos de articulação e outras peças móveis onde propriedades de baixo atrito e resistência ao desgaste são cruciais.
O material de bronze oferece excelente resistência à corrosão e durabilidade, enquanto a impregnação com grafite garante uma operação suave e desgaste reduzido. Esses rolamentos são frequentemente usados em indústrias como máquinas, automotiva, aeroespacial e naval, onde funcionam de forma confiável em ambientes agressivos e condições exigentes.
Ao selecionar rolamentos de bronze com grafite impregnado com flange, é importante considerar os requisitos específicos de sua aplicação, incluindo as dimensões, capacidade de carga e condições de operação. Também é recomendável consultar um fabricante ou fornecedor para garantir que os rolamentos selecionados atendam às suas necessidades e tenham um desempenho ideal em seu sistema.
Chinarolamentos de bronze com grafite impregnado com flange, ISO9001:2015, Semelhante ao DEVA Metal. Material deslizante composto autolubrificante, Preço de fábrica, Entre em contato conosco! Ver produto. Ler notícias. Destaques: Fornecedor profissional de rolamentos de bronze com grafite impregnado.
A placa deslizante de bronze impregnada com grafite é uma placa de rolamento autolubrificante feita de um bronze de alta qualidade com ranhuras preenchidas com grafite.
A placa de bronze atua como a superfície de rolamento, suportando cargas pesadas, enquanto as inserções de grafite fornecem um lubrificante sólido e isento de óleo. A formação de lubrificante forma uma película de grafite entre o rolamento e a superfície de contato, o que resulta em baixo coeficiente de atrito no início do movimento relativo.
Grande estoque de buchas de bronze, rolamentos de bronze e placas de desgaste autolubrificantes. Gleitlager. Bucha de manga. Catálogos e brochuras de buchas disponíveis.
Tampões de grafitefornecem autolubrificação. O grafite tem algumas propriedades incomuns que o tornam um excelente lubrificante. Quimicamente, é uma das três formas alotrópicas comuns de carbono (carbono amorfo e diamante sendo os outros dois). Em contraste com o diamante, que tem uma estrutura cristalina tridimensional muito densa e forte, o grafite tem uma estrutura cristalina bidimensional - forte em duas dimensões, mas fraca na terceira. Seus átomos estão dispostos em folhas paralelas que são facilmente cortadas, dando ao grafite sua sensação escorregadia característica. Por exemplo, se você esfregasse uma ponta de lápis entre os dedos, sentiria oleosidade. Essa sensação é o deslizamento e o descascamento das folhas de cristal.
No processo de autolubrificação, são precisamente essas folhas de cristal cortadas que fornecem a lubrificação, um pouco como um pedaço de papel de seda entre duas peças de vidro. Inicialmente, não há lubrificação, mas à medida que as duas superfícies de contato (por exemplo, bucha e eixo) se movem em relação uma à outra, uma pequena quantidade de grafite se distribui sobre a superfície de desgaste e atua como um lubrificante sólido. Ele permanecerá lá por muito tempo devido à estabilidade superior do grafite. Embora o grafite sublime a 10.000 F em uma atmosfera redutora, ele se oxidará no ar a cerca de 500 F, por isso é importante manter as temperaturas bem abaixo desse limite. Além disso, o grafite tem um coeficiente de expansão térmica quase zero. Quando um tampão de grafite é embutido em uma peça de metal, o metal se expandirá, mas o tampão de grafite não. O tampão se solta, o que restringe a faixa de temperatura a cerca de 200 F se os tampões tiverem alguma superfície aberta (ou seja, não contidos por uma peça de contato).
Insensível a ambientes sujos
Resistente a cargas de choque e vibrações em baixas velocidades
Permitir a operação com um acabamento de superfície de eixo ruim
Boa resistência a condições corrosivas
Eixo de contato recomendado
d8: Uso geral (alta carga)
e7: Uso geral (carga leve)
f8: Uso de alta precisão
g6: Uso de alta precisão (operação intermitente)
・Materiais
[ M ] Material: Liga de bronze de alta resistência
Lubrificante sólido embutido
Fornos
Secadores
Máquinas de moldagem por injeção
Coletores de poeira
Venezianas
Transportadores quentes
| Estrutura | Bronze CuZn25Al6Mn4 com inserções de lubrificante de grafite sólido (especificações alternativas estão disponíveis mediante solicitação) |
|---|---|
| PV (N/mm² x m/s) | 3.3 máx. |
| Carga estática (N/mm²) | 100 máx. |
| Velocidade de deslizamento (m/s) | 0.3 máx. |
| Temperatura de operação (°C) | Até 300 (especificações alternativas até 400) |
| Coeficiente de expansão térmica | 19 x 10-5/°C |
| Coeficiente de atrito | 0.16 |
| Dureza (HB) | 210 min. |
| Resistência à tração (N/mm²) | 750 min. |
| Alongamento (%) | 12 min. |
| Densidade (g/cm³) | 8 |
| Número da peça | L | Dh7 | Da | L1 | H | T | t | d1 | d2 | P.C.D. | F | A | Acessórios: Soquete sextavado Parafuso de cabeça baixa |
||||||||||||
| Tipo | dF7 | ||||||||||||||||||||||||
| Rolamentos de bronze com grafite impregnado com flange de piloto |
8 | +0.028 +0.013 |
20 | 25 | 12 | 0 - 0.018 |
11.5 | 5 | 27 | 4 | 2.2 | 3.5 | 6 | 19 | - | 19 | M3-10x2 | ||||||||
| 10 | +0.028 +0.013 |
25 | 30 | 14 | 0 - 0.018 |
13.5 | 6 | 29 | 4 | 2.2 | 3.5 | 6 | 21 | - | 21 | M3-10x2 | |||||||||
| 12 | +0.034 +0.016 |
25 | 30 | 18 | 0 - 0.018 |
17.5 | 6 | 36 | 5 | 3 | 4.5 | 7.5 | 26 | - | 26 | M4-12x2 | |||||||||
| 13 | +0.034 +0.016 |
25 | 30 | 35 | 19 | 0 - 0.021 |
18.5 | 6 | 37 | 5 | 3 | 4.5 | 7.5 | 27 | - | 27 | M4-12x2 | ||||||||
| 16 | +0.034 +0.016 |
25 | 30 | 35 | 40 | 22 | 0 - 0.021 |
21.5 | 6 | 40 | 5 | 3 | 4.5 | 7.5 | 30 | 18 | 24 | M4-12x4 | |||||||
| 20 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 28 | 0 - 0.021 |
27.5 | 8 | 49 | 6 | 3.7 | 5.5 | 9 | 38 | 22 | 31 | M5-16x4 | |||||||
| 25 | +0.041 +0.020 |
30 | 35 | 40 | 50 | 60 | 33 | 0 - 0.025 |
32.5 | 8 | 54 | 6 | 3.7 | 5.5 | 9 | 43 | 25 | 35 | M5-16x4 | ||||||
| 30 | +0.041 +0.020 |
35 | 40 | 50 | 60 | 70 | 38 | 0 - 0.025 |
37.5 | 10 | 63 | 8 | 4.2 | 6.6 | 11 | 50 | 30 | 40 | M6-20x4 | ||||||
