| Nome da marca: | VIIPLUS |
| Número do modelo: | Arbusto de bronze obstruído grafite |
| MOQ: | negociável |
| preço: | negociável |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | A grafite obstruiu as buchas de bronze do arbusto em linha • Fabricantes dos rolamentos de deslizame |

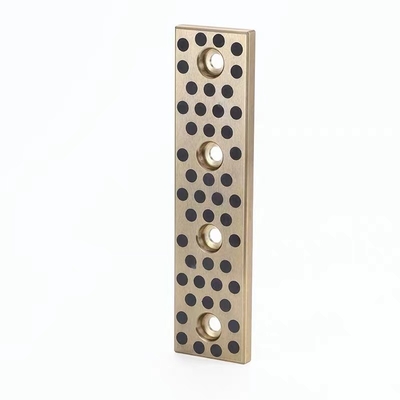

The C86300 Alloy Solid Lubricant Guide Rail Wear Pad JSP Plate is a specialized component designed to provide superior wear resistance and lubrication for guide rails in various industrial applicationsFeito de liga C86300, oferece excelentes propriedades mecânicas, incluindo alta resistência e durabilidade.
O lubrificante sólido integrado na almofada de desgaste garante uma operação suave e eficiente mesmo em ambientes de elevado atrito.Minimizar o desgaste do trilho de guia.
O design da placa JSP deste pad de desgaste garante uma instalação fácil e uma fixação segura no trilho-guia.prevenção de desgaste e danos excessivos ao trilho-guia.
A placa JSP C86300 de lubrificante sólido de liga de liga é adequada para uso em uma ampla gama de ambientes industriais, incluindo máquinas pesadas, sistemas de automação,e equipamento de transporteA sua construção robusta e as suas propriedades de lubrificação tornam-na uma escolha fiável para reduzir o desgaste e melhorar o desempenho dos carris de guia.
Em resumo,A placa JSP C86300 Alloy Solid Lubricant Guide Rail Wear Pad oferece uma solução altamente eficaz para melhorar a resistência ao desgaste e a lubrificação dos trilhos de guia em aplicações industriaisO seu desempenho superior garante uma operação mais suave, uma vida útil mais longa e custos de manutenção reduzidos.
|
| - Não, não. | DIN | Material n.o. | Designação | Norma ASTM | Proporcional | Densidade (g/cm3) | 00,2% tensão (MPa) | Resistência à tração (MPa) | Tensão (%) | E-módulo (MPa) | Dureza (HB) | Aplicações |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | Amplamente utilizado em engenharia automotiva, aeroespacial e naval para componentes que requerem boa resistência e resistência à corrosão. Reconhecido internacionalmente pela versatilidade e desempenho. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 menos 85, Sn 6,3 menos 7.5Zn 2 menos 4, Pb 6 menos 8. | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 menos 85, Sn 6,3 menos 7.5Zn 2 menos 4, Pb 6 menos 8. | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | Ainda não está padronizado. | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | Comumente usado na fabricação de rolamentos, buchas e componentes que exigem alta capacidade de carga e resistência ao desgaste, especialmente em aplicações marítimas e industriais. |
| 2.1061.03 | CuSn12Pb | Ainda não está padronizado. | Cu 85 menos 88, Sn 10 menos 12, Pb 1 menos 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 menos 88, Sn 10 menos 12, Pb 1 menos 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min 75, Al 8,5 menos 11.0Ni 4,0 menos 6.5Fe 3,5 menos 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | Usado em máquinas pesadas, marinhas, aeroespaciais e para a fabricação de rolamentos e componentes que exigem alta resistência e durabilidade. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min 75, Al 8,5 menos 11.0Ni 4,0 menos 6.5Fe 3,5 menos 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min 75, Al 8,5 menos 11.0Ni 4,0 menos 6.5Fe 3,5 menos 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min 75, Al 8,5 menos 11.0Ni 4,0 menos 6.5Fe 3,5 menos 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60-67, Al 3-7, Fe 1.5-4, Mn 2.5-5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | Usado em rolamentos pesados, componentes hidráulicos e hardware naval, concebido para cargas elevadas e resistência a ataques corrosivos. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 menos 66, Al 5 menos 7.5Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28. | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 menos 66, Al 5 menos 7.5Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28. | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | Ainda não está padronizado. | Cu 84 menos 88, Sn 11 menos 13, Pb 1, Ni 2.0Sb 0.2P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | Comumente usado na fabricação de rolamentos, engrenagens e componentes que exigem alta resistência ao desgaste. Conhecido por boa maquinabilidade e resistência à corrosão, particularmente em ambientes de água do mar.Todos os direitos reservados para o conteúdo listado são reservados por httpsO vídeo foi publicado no site www.viiplus.com. |
| 2.1052.03 | CuSn12 | Ainda não está padronizado. | Cu 85 menos 88, Sn 10 menos 12, Pb 1 menos 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | Ainda não está padronizado. | Cu 85 menos 88, Sn 10 menos 12, Pb 1 menos 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| Nota: Códigos do formulário de entrega: .01 é a fundição de areia. .02 é a gravidade de fundição. .03 = fundição centrífuga, .04 é o lançamento contínuo. | ||||||||||||
Estruturas
1 Filtro de lubrificante sólido
2 Enchufe de lubrificante sólido
3 Suporte em bronze

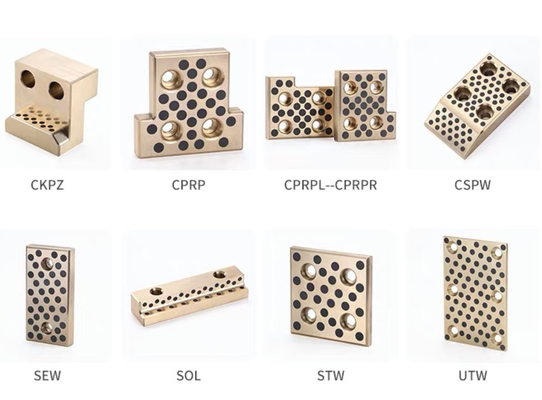

trilho de guia, em forma de T, para núcleo de deslizamento, chapa de cobre
Este carril de guia consiste numa liga fundida de cobre altamente resistente ao desgaste cujas superfícies deslizantes são uniformemente dotadas de uma certa percentagem de tampões de lubrificante sólido, de acordo com as condições de trabalho,liga de cobre de alta resistência fornece uma alta capacidade de carga e o lubrificante sólido pode ser formação de filme de baixo atrito.
Em condições técnicas de circulação a seco, a superfície do rolamento é concebida com uma película espessa de circulação que
permite a transferência do lubrificante sólido para o material do contador no primeiro contacto.
Inspecção dos rolamentos sem óleo - Inspecção das peças cilíndricas
Acessórios para máquinas e aparelhos de construção

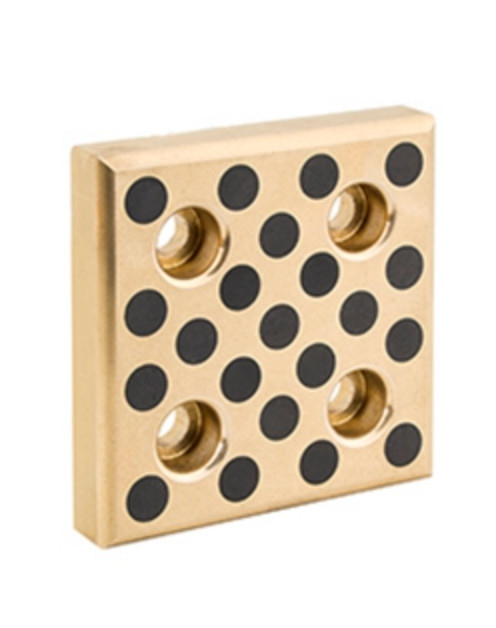

| Placas de deslizamento sem óleo Placas de desgaste, de uso geral | ||||||||||
| O uso de placas auto-lubrificantes | W | L | Espessura | Orifícios | Para máquinas e aparelhos de construção | |||||
| A | B | C | D | E | Código | Quantidade | ||||
| JSP Placas deslizantes sem óleo 18*75*10 | 18 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| JSP Placas de deslizamento sem óleo 18*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP Placas deslizantes sem óleo 18*125*10 | 125 | 10 | 25 | 75 | ||||||
| Placas de deslizamento sem óleo JSP 18*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP Placas de deslizamento sem óleo 28*75*10 | 28 | 75 | 10 | 15 | 45 | |||||
| JSP Placas de deslizamento sem óleo 28*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP Placas de deslizamento sem óleo 28*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP Placas de deslizamento sem óleo 28*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP Placas de deslizamento sem óleo 35*100*10 | 35 | 100 | 10 | 20 | 60 | M8 | ||||
| Placas de deslizamento sem óleo JSP 35*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| JSP Placas de deslizamento sem óleo 35*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 3 | |||
| JSP Placas de deslizamento sem óleo 35*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| JSP Placas de deslizamento sem óleo 35*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 4 | ||
| JSP Placas de deslizamento sem óleo 35*350*10 | 350 | 10 | 20 | 80 | 75 | 75 | 80 | 5 | ||
| JSP Placas deslizantes sem óleo 38*75*10 | 38 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| JSP Placas deslizantes sem óleo 38*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP Placas deslizantes sem óleo 38*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP Placas de deslizamento sem óleo 38*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP Placas de deslizamento sem óleo 48*75*10 | 48 | 75 | 10 | 15 | 45 | |||||
| JSP Placas deslizantes sem óleo 48*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP Placas de deslizamento sem óleo 48*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP Placas de deslizamento sem óleo 48*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP Placas de deslizamento sem óleo 50*100*10 | 50 | 100 | 10 | 20 | 60 | M8 | ||||
| JSP Placas de deslizamento sem óleo 50*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| JSP Placas de deslizamento sem óleo 50*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 4 | |||
| JSP Placas de deslizamento sem óleo 50*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| JSP Placas de deslizamento sem óleo 50*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 5 | ||
| JSP Placas de deslizamento sem óleo 50*400*10 | 400 | 10 | 20 | 90 | 90 | 90 | 90 | 5 | ||
| JSP Placas de deslizamento sem óleo 75*150*10 | 75 | 150 | 10 | 20 | 110 | - Não. | - Não. | 4 | ||
| JSP Placas deslizantes sem óleo 75*200*10 | 200 | 10 | 20 | 80 | 80 | - Não. | 6 | |||
| JSP Placas deslizantes sem óleo 75*250*10 | 250 | 10 | 20 | 105 | 105 | - Não. | 6 | |||
| JSP Placas de deslizamento sem óleo 75*300*10 | 300 | 10 | 20 | 85 | 90 | 85 | 8 | |||
| JSP Placas de deslizamento sem óleo 75*400*10 | 100 | 10 | 20 | 120 | 120 | 120 | 8 | |||
| JSP Placas de deslizamento sem óleo 75*500*10 | 500 | 10 | 20 | 115 | 115 | 115 | 115 | 10 | ||
O rolamento incorporado com lubrificante sólido JDB-1 é feito de bronze fundido com grafito incorporado uniformemente nele. Ele tem desempenho superior ao rolamento normal cuja lubrificação depende da película de óleo.Em condições de trabalho pesado,a alta temperatura, velocidade lenta, anticorrosivo ou onde o óleo é difícil de introduzir,o seu desempenho é duplicado tanto em dureza como em anti-fricção.
Pode ser amplamente utilizado em máquinas de fundição contínua, máquinas de mineração, navios, turbinas a ar, turbinas hidráulicas e máquinas de moldagem por injecção de plásticos.
| Material de base | CuZn25A16Fe3Mn3 | Carga dinâmica | 100 N/mm2 |
| Dureza da base | HB210~245 | Coeficiente de atrito | < 0.16 |
| Temperatura máxima | 300°C | Limite de velocidade | secos 0,4 m/s óleo 5m/s |
