Flangeiam os rolamentos que de bronze envolvidos a planície cobre a série CuSn8P de WB802WF

Rolamento Deslizante • WB802

A Série WB802WF de Mancais de Bronze Envolvidos com Flange, também conhecidos como Buchas Simples, são componentes projetados com precisão que exibem excelente resistência ao desgaste e durabilidade. Esses mancais são construídos com material CuSn8P, uma liga de bronze que combina a resistência e a resistência à corrosão do cobre com as propriedades de lubrificação do estanho e do fósforo.

O design de flange desses mancais oferece suporte e estabilidade adicionais, garantindo um ajuste seguro dentro da carcaça. Isso não apenas aumenta a capacidade de carga, mas também contribui para a confiabilidade e o desempenho geral do mancal.

A natureza autolubrificante do material CuSn8P reduz significativamente a necessidade de lubrificação externa, simplificando a manutenção e estendendo a vida útil do mancal. Esse recurso é particularmente benéfico em aplicações onde a lubrificação regular é difícil ou impraticável.

A Série WB802WF de Mancais de Bronze Envolvidos com Flange é adequada para uso em uma ampla gama de aplicações industriais, incluindo máquinas, bombas e motores. Sua construção e materiais de alta qualidade garantem uma operação suave e confiável, mesmo sob altas cargas e velocidades.

Em resumo, a Série WB802WF de Mancais de Bronze Envolvidos com Flange são componentes robustos e confiáveis que oferecem desempenho e durabilidade excepcionais em vários ambientes industriais. Sua construção em CuSn8P e design de flange combinam-se para fornecer suporte, estabilidade e lubrificação ideais, tornando-os a escolha ideal para aplicações exigentes.

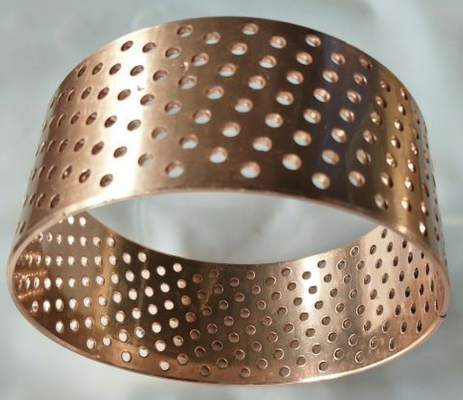

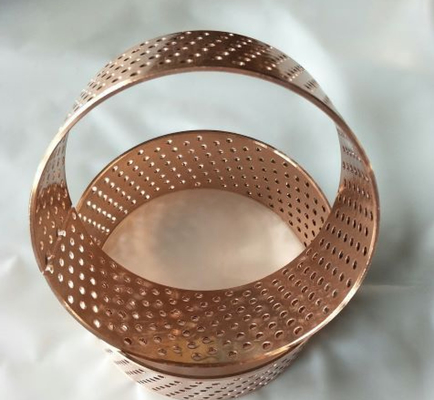

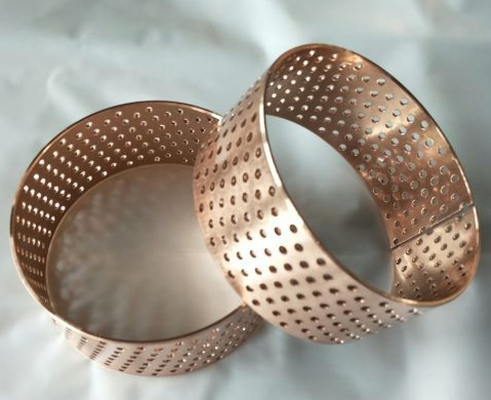

Buchas Simples de Mancal de Flange FB092 Série WB802WF é um mancal de parede fina, feito de material de bronze e processado com furos de enchimento de óleo uniformes e ordenados.

mancais lisos de bronze com ou sem flange são destinados a movimentos radiais e axiais. Os mancais são envoltos em um homogêneo conformável a frio.

Buchas Simples WB802 Furos de Lubrificação Buchas de Bronze Após a montagem, é injetado óleo lubrificante e usado com vedação da face final. O mancal tem as vantagens de grande armazenamento de óleo, instalação conveniente, pequeno volume de projeto e pode substituir o uso da bucha de cobre, pode reduzir muito o custo, o produto foi aplicado em transportadores, elevadores, guinchos, máquinas de nivelamento e outras ocasiões de carga média e baixa velocidade.

Designação do Código d D D2 L 224010 20/ 23/ 30x 16 WF-WB802 20 23 30 16 224015 20/ 23/ 30x 20 WF-WB802 20 23 30 20 224018 25/ 28/ 35x 12,5 WF-WB802 25 28 35 12,5 224020 25/ 28/ 35x 16 WF-WB802 25 28 35 16 224025 25/ 28/ 35x 25 WF-WB802 25 28 35 25 224030 30/ 34/ 45x 20 WF-WB802 30 34 45 20 224035 30/ 34/ 45x 30 WF-WB802 30 34 45 30 224040 35/ 39/ 50x 20 WF-WB802 35 39 50 20 224045 35/ 39/ 50x 35 WF-WB802 35 39 50 35 224050 40/ 44/ 55x 25 WF-WB802 40 44 55 25 224055 40/ 44/ 55x 40 WF-WB802 40 44 55 40 224065 45/ 50/ 60x 30 WF-WB802 45 50 60 30 224067 45/ 50/ 60x 40 WF-WB802 45 50 60 40 224070 45/ 50/ 60x 45 WF-WB802 45 50 60 45 224075 50/ 55/ 65x 30 WF-WB802 50 55 65 30 224080 50/ 55/ 65x 50 WF-WB802 50 55 65 50 224081 55/ 60/ 70x 30 WF-WB802 55 60 70 30 224082 55/ 60/ 70x 50 WF-WB802 55 60 70 50 224083 60/ 65/ 75x 25 WF-WB802 60 65 75 25 224085 60/ 65/ 75x 35 WF-WB802 60 65 75 35 224090 60/ 65/ 75x 50 WF-WB802 60 65 75 50 224095 60/ 65/ 75x 60 WF-WB802 60 65 75 60 224097 65/ 70/ 80x 40 WF-WB802 65 70 80 40 2240971 65/ 70/ 85x 40 WF-WB802 65 70 85 40 224098 65/ 70/ 80x 60 WF-WB802 65 70 80 60 224100 70/ 75/ 85x 35 WF-WB802 70 75 85 35 224105 70/ 75/ 85x 70 WF-WB802 70 75 85 70 224107 75/ 80/ 90x 40 WF-WB802 75 80 90 40 224108 75/ 80/ 90x 70 WF-WB802 75 80 90 70 224110 80/ 85/ 95x 40 WF-WB802 80 85 95 40 224115 80/ 85/ 95x 80 WF-WB802 80 85 95 80 224120 90/ 95/ 110x 50 WF-WB802 90 95 110 50 224125 90/ 95/ 110x 90 WF-WB802 90 95 110 90 224135 100/ 105/ 120x 50 WF-WB802 100 105 120 50 224140 100/ 105/ 120x 90 WF-WB802 100 105 120 90 224150 110/ 115/ 130x 50 WF-WB802 110 115 130 50 224155 110/ 115/ 130x 90 WF-WB802 110 115 130 90 224160 120/ 125/ 145x 50 WF-WB802 120 125 145 50 224165 120/ 125/ 145x 90 WF-WB802 120 125 145 90 224170 130/ 135/ 155x 60 WF-WB802 130 135 155 60 224175 130/ 135/ 155x 90 WF-WB802 130 135 155 90 224180 140/ 145/ 165x 60 WF-WB802 140 145 165 60 224185 140/ 145/ 165x 90 WF-WB802 140 145 165 90 224190 150/ 155/ 180x 60 WF-WB802 150 155 180 60 224195 150/ 155/ 180x 90 WF-WB802 150 155 180 90 224200 160/ 165/ 190x 60 WF-WB802 160 165 190 60 224205 160/ 165/ 190x 90 WF-WB802 160 165 190 90 224210 170/ 175/ 200x 60 WF-WB802 170 175 200 60 224215 170/ 175/ 200x 90 WF-WB802 170 175 200 90 224220 180/ 185/ 215x 60 WF-WB802 180 185 215 60 224225 180/ 185/ 215x 90 WF-WB802 180 185 215 90 224240 190/ 195/ 225x 60 WF-WB802 190 195 225 60 224245 190/ 195/ 225x 90 WF-WB802 190 195 225 90 224255 200/ 205/ 235x 60 WF-WB802 200 205 235 60 224260 200/ 205/ 235x 90 WF-WB802 200 205 235 90 224277 220/ 225/ 245x 90 WF-WB802 220 225 245 90 224281 230/ 235/ 265x 90 WF-WB802 230 235 265 90Buchas Simples de Mancal de Flange Série WB802WF

Designação do Código d D L 220060 15/ 17x 15 WB802 15 17 15 220065 15/ 17x 25 WB802 15 17 25 220070 16/ 18x 15 WB802 16 18 15 220075 16/ 18x 20 WB802 16 18 20 220080 16/ 18x 25 WB802 16 18 25 220085 18/ 21x 15 WB802 18 21 15 220090 18/ 21x 20 WB802 18 21 20 220095 18/ 21x 25 WB802 18 21 25 220100 20/ 23x 15 WB802 20 23 15 220105 20/ 23x 20 WB802 20 23 20 220110 20/ 23x 25 WB802 20 23 25 220115 20/ 23x 30 WB802 20 23 30 220120 22/ 25x 15 WB802 22 25 15 220125 22/ 25x 20 WB802 22 25 20 220130 22/ 25x 25 WB802 22 25 25 220135 22/ 25x 30 WB802 22 25 30 220137 25/ 28x 15 WB802 25 28 15 220140 25/ 28x 20 WB802 25 28 20 220145 25/ 28x 25 WB802 25 28 25 220150 25/ 28x 30 WB802 25 28 30 220160 25/ 28x 50 WB802 25 28 50 220165 28/ 31x 15 WB802 28 31 15 220170 28/ 31x 25 WB802 28 31 25 220175 28/ 31x 30 WB802 28 31 30 220180 30/ 34x 20 WB802 30 34 20 220183 30/ 34x 25 WB802 30 34 25 220190 30/ 34x 30 WB802 30 34 30 220195 30/ 34x 40 WB802 30 34 40 220200 32/ 36x 20 WB802 32 36 20 220205 32/ 36x 30 WB802 32 36 30 220210 32/ 36x 40 WB802 32 36 40 220220 35/ 39x 20 WB802 35 39 20 220235 35/ 39x 30 WB802 35 39 30 220240 35/ 39x 40 WB802 35 39 40 220245 35/ 39x 50 WB802 35 39 50 220260 40/ 44x 20 WB802 40 44 20 220262 40/ 44x 25 WB802 40 44 25 220265 40/ 44x 30 WB802 40 44 30 220275 40/ 44x 40 WB802 40 44 40 220285 40/ 44x 50 WB802 40 44 50 220295 45/ 50x 20 WB802 45 50 20 220300 45/ 50x 30 WB802 45 50 30 220302 45/ 50x 40 WB802 45 50 40 220310 45/ 50x 50 WB802 45 50 50 220315 45/ 50x 60 WB802 45 50 60 220320 50/ 55x 25 WB802 50 55 25 220325 50/ 55x 30 WB802 50 55 30 220335 50/ 55x 40 WB802 50 55 40 220337 50/ 55x 50 WB802 50 55 50 220340 50/ 55x 60 WB802 50 55 60 220345 55/ 60x 40 WB802 55 60 40 220350 55/ 60x 60 WB802 55 60 60 220358 60/ 65x 25 WB802 60 65 25 220360 60/ 65x 30 WB802 60 65 30 220364 60/ 65x 35 WB802 60 65 35 220365 60/ 65x 40 WB802 60 65 40 220375 60/ 65x 45 WB802 60 65 45 Dimensão do programa WB802 Designação do Código d D L 220377 60/ 65x 50 WB802 60 65 50 220380 60/ 65x 60 WB802 60 65 60 220390 60/ 65x 70 WB802 60 65 70 220405 65/ 70x 40 WB802 65 70 40 220410 65/ 70x 60 WB802 65 70 60 220420 70/ 75x 40 WB802 70 75 40 220425 70/ 75x 45 WB802 70 75 45 220427 70/ 75x 50 WB802 70 75 50 220430 70/ 75x 60 WB802 70 75 60 220435 70/ 75x 80 WB802 70 75 80 220445 75/ 80x 40 WB802 75 80 40 220450 75/ 80x 80 WB802 75 80 80 220454 80/ 85x 30 WB802 80 85 30 220455 80/ 85x 40 WB802 80 85 40 220460 80/ 85x 60 WB802 80 85 60 220465 80/ 85x 80 WB802 80 85 80 220475 85/ 90x 40 WB802 85 90 40 220480 85/ 90x 80 WB802 85 90 80 220495 90/ 95x 40 WB802 90 95 40 220497 90/ 95x 50 WB802 90 95 50 220500 90/ 95x 60 WB802 90 95 60 220505 90/ 95x 90 WB802 90 95 90 220508 90/ 95x 70 WB802 90 95 70 220514 100/ 105x 40 WB802 100 105 40 220515 100/ 105x 50 WB802 100 105 50 220520 100/ 105x 60 WB802 100 105 60 220522 100/ 105x 70 WB802 100 105 70 220525 100/ 105x 95 WB802 100 105 95 220535 110/ 115x 50 WB802 110 115 50 220540 110/ 115x 95 WB802 110 115 95 220542 120/ 125x 25 WB802 120 125 25 220550 120/ 125x 50 WB802 120 125 50 220555 120/ 125x 95 WB802 120 125 95 220565 125/ 130x 100 WB802 125 130 100 220570 130/ 135x 60 WB802 130 135 60 220575 130/ 135x 100 WB802 130 135 100 220578 140/ 145x 50 WB802 140 145 50 220580 140/ 145x 60 WB802 140 145 60 220585 140/ 145x 100 WB802 140 145 100 220603 150/ 155x 45 WB802 150 155 45 220605 150/ 155x 60 WB802 150 155 60 220610 150/ 155x 100 WB802 150 155 100 220615 160/ 165x 60 WB802 160 165 60 220620 160/ 165x 100 WB802 160 165 100 220635 170/ 175x 60 WB802 170 175 60 220640 170/ 175x 100 WB802 170 175 100 220641 175/ 180x 50 WB802 175 180 50 220643 180/ 185x 45 WB802 180 185 45 220645 180/ 185x 60 WB802 180 185 60 220655 180/ 185x 100 WB802 180 185 100 220657 185/ 190x 100 WB802 185 190 100 220660 190/ 195x 60 WB802 190 195 60 220665 190/ 195x 100 WB802 190 195 100 220670 200/ 205x 60 WB802 200 205 60 220675 200/ 205x 100 WB802 200 205 100 220694 230/ 235x 70 WB802 230 235 70 2207151 250/ 255x 100 WB802 250 255 100 220730 300/ 305x 90 WB802 300 305 90

Existem dois tipos de materiais FB090: um é CUSN6.5-0.1 e o outro é CUSN8-0.3
Os rolamentos FB090 geralmente usam CUSN6.5-0.1. Se o cliente tiver instruções especiais, usamos CUSN8-0.3
Material: cusn8 bronze

O mancal de bronze WB802WF Series FB092 é um mancal de parede fina, feito de material de bronze e processado com furos de enchimento de óleo uniformes e ordenados. Após a montagem, o óleo lubrificante é injetado e a vedação da face final é configurada para uso. O mancal tem as vantagens de grande armazenamento de óleo, instalação conveniente, pequeno volume de projeto e pode substituir o uso da bucha de cobre, pode reduzir muito o custo.
Amplamente utilizado em máquinas de elevação, máquinas de construção, chassis de trator de carro, indústria de máquinas-ferramenta, máquinas de mineração, eixo de transmissão de carro, caixa de câmbio de carro, gerador, guindaste, máquinas metalúrgicas e transportador, elevador, máquina de campo de laminação, máquina de nivelamento e outras ocasiões de carga média e baixa velocidade.

Material

• Material de suporteCuSn8P(DIN 17662)
• alternativoCuSn6Pdisponível

Buchas de Mancal Simples

Buchas Simples de Mancal de Flange

O mancal de bronze FB090 é feito de tira de liga de cobre de alta densidade com fórmula especial. A superfície pode ser laminada com furos e ranhuras de óleo em forma de diamante ou hemisféricos, conforme exigido pelos usuários. Ele tem as vantagens de alta densidade, grande capacidade de carga, boa resistência ao desgaste, longa vida útil, etc., para substituir a bucha de cobre de fundição tradicional, pode reduzir o volume mecânico, reduzir o custo. Amplamente utilizado em máquinas de elevação, máquinas de construção, chassis de trator de carro, indústria de máquinas-ferramenta, máquinas de mineração, eixo de transmissão de carro, caixa de câmbio de carro, gerador, guindaste, máquinas metalúrgicas e transportador, elevador, máquina de campo de laminação, máquina de nivelamento e outras ocasiões de carga média e baixa velocidade.

Parâmetros Técnicos

Detalhes da Tolerância

• Carcaça ØH7
• Buchas internas-Ø após a montagemH9
• Tolerância do eixo f7 a h8

Propriedades

• Solução econômica para aplicação de mancais de bronze devido à espessura fina da parede. Alta capacidade de carga e boa estabilidade com baixa abrasão. Adequado para condições de trabalho difíceis, boa resistência à corrosão. Furos de lubrificação para o máximo armazenamento de graxa e os menores intervalos de manutenção.
