| Nome da marca: | VIIPLUS |
| Número do modelo: | Rolamentos de bronze envolvidos WB700 WB800 WB702 WB802 WB-802… |
| MOQ: | negociável |
| preço: | negociável |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | Rolamento de bronze perfurado, rolamentos envolvidos de bronze lisos |

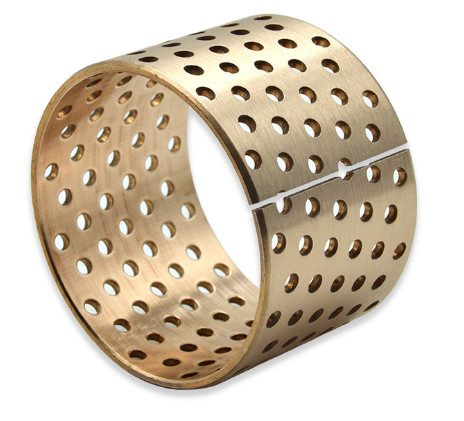

Rolamentos de Bronze Envoltos de Alta Carga com Furos de Flange Passantes são projetados para atender às demandas mais rigorosas de aplicações de alta carga. Esses rolamentos oferecem uma combinação única de resistência, durabilidade e engenharia de precisão que garante uma operação suave e confiável sob cargas pesadas.
O material de bronze usado na construção desses rolamentos é conhecido por sua excelente resistência ao desgaste e à corrosão, tornando-o a escolha perfeita para aplicações de alta carga. O design envolto oferece suporte e estabilidade adicionais, garantindo que os rolamentos possam suportar cargas extremas sem deformar ou falhar.
Os furos de flange passantes nos rolamentos permitem fácil instalação e remoção, além de fornecer canais adicionais de resfriamento e lubrificação. Esse recurso aprimora o desempenho dos rolamentos e estende sua vida útil.
Se você está atualizando seu sistema existente ou instalando novos equipamentos, os Rolamentos de Bronze Envoltos de Alta Carga com Furos de Flange Passantes são uma excelente escolha para garantir uma operação suave e eficiente sob cargas pesadas. Sua engenharia de precisão e design robusto os tornam uma solução confiável a longo prazo para suas necessidades industriais.
Buchas BRM80 ? Bucha Padrão Métrica (DIN1494)
| Tipo | ØD | Ød | Eixo | Carcaça | f1 | f2 | L 0 -0.40 | ||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | |||||||
| BRM80 | 12 | 10 | 10-0.013 -0.028 | 12+0.018 0 | 0.6 | 0.3 | 1010 | 1015 | 1020 | ||||
| BRM80 | 14 | 12 | 12-0.016 -0.034 | 14+0.018 0 | 1210 | 1215 | 1220 | ||||||
| BRM80 | 16 | 14 | 14-0.016 -0.034 | 16+0.018 0 | 1415 | 1420 | |||||||
| BRM80 | 17 | 15 | 15-0.016 -0.034 | 17+0.018 0 | 1515 | 1520 | 2525 | ||||||
| BRM80 | 18 | 16 | 16-0.016 -0.034 | 18+0.018 0 | 1615 | 1620 | 1625 | ||||||
| BRM80 | 19 | 17 | 17-0.016 -0.034 | 19+0.021 0 | 1715 | 1720 | 1725 | ||||||
| BRM80 | 20 | 18 | 18-0.016 -0.034 | 20+0.021 0 | 1815 | 1820 | 1825 | ||||||
| BRM80 | 23 | 20 | 20-0.020 -0.041 | 23+0.021 0 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||
| BRM80 | 25 | 22 | 22-0.020 -0.041 | 25+0.021 0 | 2215 | 2220 | 2225 | 2230 | |||||
| BRM80 | 27 | 24 | 24-0.020 -0.041 | 27+0.021 0 | 2420 | 2425 | 2430 | ||||||
| BRM80 | 28 | 25 | 25-0.020 -0.041 | 28+0.021 0 | 2520 | 2525 | 2530 | ||||||
| BRM80 | 32 | 28 | 28-0.020 -0.041 | 32+0.025 0 | 1.2 | 0.6 | 2820 | 2825 | 2830 | ||||
| BRM80 | 34 | 30 | 30-0.020 -0.041 | 34+0.025 0 | 3020 | 3025 | 3030 | 3040 | |||||
| BRM80 | 36 | 32 | 32-0.025 -0.050 | 36+0.025 0 | 3220 | 3225 | 3230 | 3240 | |||||
| BRM80 | 39 | 35 | 35-0.025 -0.050 | 39+0.025 0 | 3520 | 4525 | 4530 | 4540 | |||||
| BRM80 | 44 | 40 | 40-0.025 -0.050 | 44+0.025 0 | 4020 | 4025 | 4030 | 4040 | |||||
| BRM80 | 50 | 45 | 45-0.025 -0.050 | 50+0.025 0 | 1.6 | 0.8 | 4520 | 4525 | 4530 | 4540 | |||
| BRM80 | 55 | 50 | 50-0.025 -0.050 | 55+0.030 0 | 5030 | 5040 | 5050 | ||||||
| BRM80 | 60 | 55 | 55-0.030 -0.060 | 60+0.030 0 | 5530 | 5540 | 5550 | ||||||
| BRM80 | 65 | 60 | 60-0.030 -0.060 | 65+0.030 0 | 6030 | 6040 | 6050 | ||||||
| BRM80 | 70 | 65 | 65-0.030 -0.060 | 70+0.030 0 | 6530 | 6540 | 6550 | ||||||
| BRM80 | 80 | 75 | 75-0.030 -0.060 | 80+0.030 0 | 1.6 | 0.8 | 7540 | 7550 | 7560 | |||
| BRM80 | 85 | 80 | 80-0.030 -0.060 | 85+0.035 0 | 8040 | 8050 | 8060 | |||||
| BRM80 | 90 | 85 | 85-0.036 -0.071 | 90+0.035 0 | 8540 | 8550 | 8560 | |||||
| BRM80 | 95 | 90 | 90-0.036 -0.071 | 95+0.035 0 | 9050 | 9560 | 9580 | |||||
| BRM80 | 100 | 95 | 95-0.036 -0.071 | 100+0.035 0 | 9550 | 9560 | 9580 | |||||
| BRM80 | 105 | 100 | 100-0.036 -0.071 | 105+0.035 0 | 10050 | 10060 | 10080 | 100100 | ||||
| BRM80 | 110 | 105 | 105-0.036 -0.071 | 110+0.035 0 | 10550 | 10560 | 10580 | 105100 | ||||
| BRM80 | 115 | 110 | 110-0.036 -0.071 | 115+0.035 0 | 11050 | 11060 | 11080 | 110100 | ||||
| BRM80 | 120 | 115 | 115-0.036 -0.071 | 120+0.035 0 | 11550 | 11560 | 11580 | 115100 | ||||
| BRM80 | 125 | 120 | 120-0.036 -0.071 | 125+0.040 0 | 12060 | 12080 | 120100 | |||||
| BRM80 | 130 | 125 | 125-0.043 -0.083 | 130+0.040 0 | 12560 | 12580 | 125100 | |||||
| BRM80 | 135 | 130 | 130-0.043 -0.083 | 135+0.040 0 | 13060 | 13080 | 130100 | |||||
| BRM80 | 140 | 135 | 135-0.043 -0.083 | 140+0.040 0 | 13560 | 13580 | 135100 | |||||
| BRM80 | 145 | 140 | 140-0.043 -0.083 | 145+0.040 0 | 14060 | 14080 | 140100 | |||||
| BRM80 | 150 | 145 | 145-0.043 -0.083 | 150+0.040 0 | 14560 | 14580 | 145100 | |||||
| BRM80 | 160 | 155 | 155-0.043 -0.083 | 160+0.040 0 | 15580 | 155100 | 155120 | |||||
| BRM80 | 170 | 165 | 165-0.043 -0.083 | 170+0.040 0 | 16580 | 165100 | 165120 | |||||
| BRM80 | 180 | 175 | 175-0.043 -0.083 | 180+0.040 0 | 17580 | 175100 | 175120 | |||||
| BRM80 | 190 | 185 | 185-0.050 -0.096 | 190+0.046 0 | 18580 | 185100 | 185120 | |||||
| BRM80 | 200 | 195 | 195-0.050 -0.096 | 200+0.046 0 | 19580 | 195100 | 195120 | |||||
| BRM80 | 210 | 205 | 205-0.050 -0.096 | 210+0.046 0 | 20580 | 205100 | 205120 | |||||
| BRM80 | 220 | 215 | 215-0.050 -0.096 | 220+0.046 0 | 21580 | 215100 | 215120 | |||||
| BRM80 | 230 | 225 | 225-0.050 -0.096 | 230+0.046 0 | 22580 | 225100 | 225120 | |||||
| BRM80 | 240 | 235 | 235-0.050 -0.096 | 240+0.046 0 | 23580 | 235100 | 235120 | |||||
| BRM80 | 250 | 245 | 245-0.050 -0.096 | 250+0.046 0 | 24580 | 245100 | 245120 | |||||
| BRM80 | 265 | 260 | 260-0.056 -0.108 | 265+0.052 0 | 26080 | 260100 | 260120 | |||||
| BRM80 | 285 | 280 | 280-0.056 -0.108 | 285+0.052 0 | 28080 | 280100 | 280120 | |||||
| BRM80 | 305 | 300 | 300-0.056 -0.108 | 305+0.052 0 | 30080 | 300100 | 300120 |
rolamentos lisos de bronze deslizantes com ou sem flange são destinados a movimentos radiais e axiais. Os rolamentos são envoltos por um homogêneo conformável a frio.

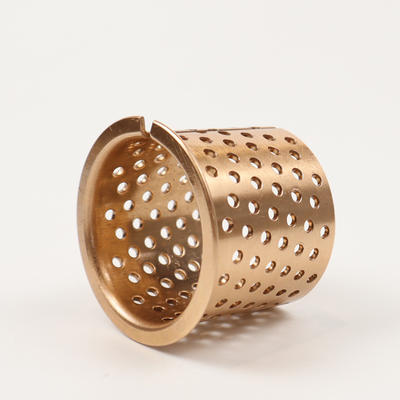

PBG 50556430-BRM80 Com flange e furos passantes
PBG 70758440-BRM80
PBG 60657450-BRM80

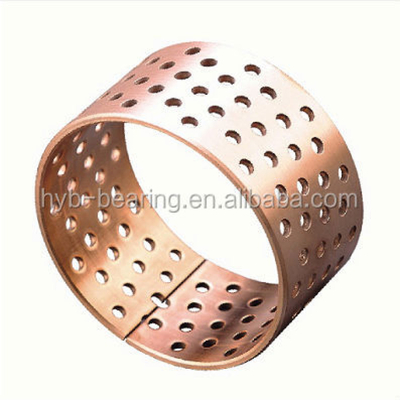

O rolamento de bronze FB092 da série WB802WF é um rolamento de parede fina, feito de material de bronze e processado com furos de enchimento de óleo uniformes e ordenados. Após a montagem, o óleo lubrificante é injetado e a vedação da face final é configurada para uso. O rolamento tem as vantagens de grande armazenamento de óleo, instalação conveniente, pequeno volume de projeto e pode substituir o uso da bucha de cobre, pode reduzir muito o custo.
Amplamente utilizado em máquinas de elevação, máquinas de construção, chassis de trator de carro, indústria de máquinas-ferramenta, máquinas de mineração, eixo de transmissão de carro, caixa de câmbio de carro, gerador, guindaste, máquinas metalúrgicas e transportador, elevador, máquina de campo de laminação, máquina de nivelamento e outras ocasiões de carga média e baixa velocidade.
Buchas de Rolamento Liso
Buchas Lisas de Rolamento de Flange

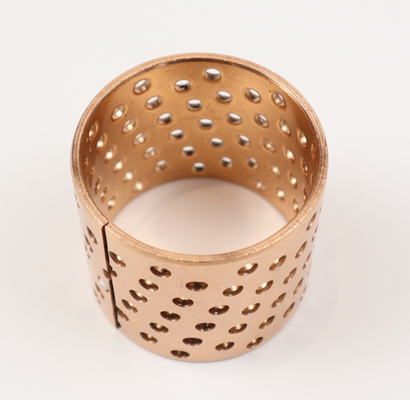

O rolamento de bronze FB090 é feito de tira de liga de cobre de alta densidade com fórmula especial. A superfície pode ser laminada com furos e ranhuras de óleo em forma de diamante ou hemisférica, conforme exigido pelos usuários. Possui as vantagens de alta densidade, grande capacidade de carga, boa resistência ao desgaste, longa vida útil, etc., para substituir a luva de cobre de fundição tradicional, pode reduzir o volume mecânico, reduzir o custo. Amplamente utilizado em máquinas de elevação, máquinas de construção, chassis de trator de carro, indústria de máquinas-ferramenta, máquinas de mineração, eixo de transmissão de carro, caixa de câmbio de carro, gerador, guindaste, máquinas metalúrgicas e transportador, elevador, máquina de campo de laminação, máquina de nivelamento e outras ocasiões de carga média e baixa velocidade.
| Dados | Código | FB-092 |
| Material | CuSn8P(Qsn8-0.3) | |
| Aplicações | Os produtos são amplamente utilizados em máquinas agrícolas, máquinas de construção, máquinas de engenharia. | |
| Densidade g/cm³ | 8.8 | |
| Capacidade Máxima de Carga N/mm² | 120 | |
| Velocidade Máxima da Linha V | Lubrificação com Graxa m/s | 2.5 |
| Limite de Valor PV | Lubrificação com Graxa N/mm²·m/s | 2.8 |
| Resistência à Tração N/mm² | >460 | |
| Resistência ao Escoamento N/mm² | >280 | |
| Dureza HB | 90~150 | |
| Coeficiente de Atrito u | 0.06~0.15 | |
| Eixo de Acoplamento | Dureza HRC | ≥50 |
| Rugosidade Ra | 0.4~1.0 | |
| Temperatura de Trabalho ℃ | -40~+150 | |
| Condutividade Térmica W/mk | 58 | |
| Coeficiente de Expansão Linear | 18.5×10-6/K | |
| Além dos produtos padrão mostrados no catálogo, você também pode fornecer produtos não padronizados ou encomendar de acordo com os requisitos do cliente. | ||
O rolamento é destinado à lubrificação com óleo ou graxa. Disponível com ou sem flange.
A superfície deslizante do BRM10’s possui cavidades de lubrificação romboidais. A superfície deslizante do BRM80’s possui furos passantes.
