| Nome da marca: | VIIPLUS |
| Número do modelo: | Rolamentos de bronze da grafite |
| MOQ: | Negociável |
| preço: | negociável |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | Metálico-OILES-rolamento |

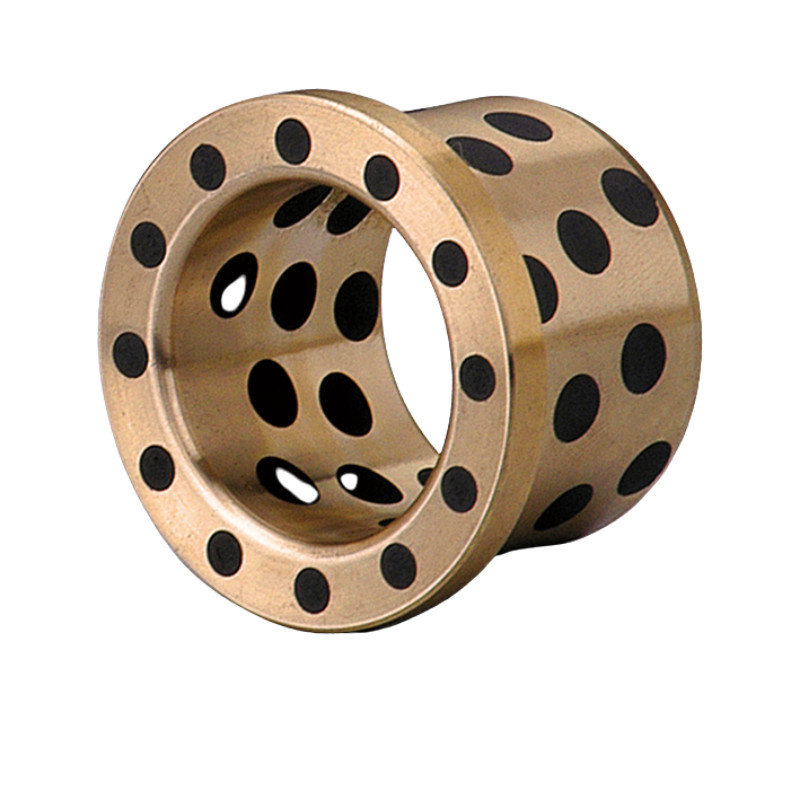

A bucha oilless plugada com grafite com flange, tipo reto, é um componente único e eficiente projetado para uso em vários sistemas mecânicos. Construída com grafite como seu material primário, esta bucha oferece resistência ao desgaste e durabilidade excepcionais.
O grafite, conhecido por suas propriedades lubrificantes naturais, garante uma operação suave sem a necessidade de lubrificação externa. Esse recurso não apenas simplifica a manutenção, mas também estende a vida útil da bucha. O design sem óleo também o torna adequado para uso em ambientes onde a contaminação por óleo ou lubrificante é inaceitável.
O design do tipo reto desta bucha permite fácil instalação e integração em vários sistemas. O flange fornece estabilidade e suporte adicionais, garantindo um encaixe seguro dentro do conjunto mecânico.
A engenharia de precisão desta bucha plugada em grafite garante um encaixe firme e seguro, minimizando qualquer potencial de vibração ou movimento. Isso não apenas melhora o desempenho da bucha, mas também contribui para a estabilidade geral e confiabilidade do sistema mecânico.
Quando você está atualizando um sistema existente ou projetando um novo, a bucha oilless plugada com grafite com flange, tipo reto, é uma ótima escolha para obter uma operação suave e eficiente. Sua combinação única de durabilidade, resistência ao desgaste e design oilless a torna uma solução econômica e confiável para várias aplicações industriais.
LG-2 plugado em grafitearbusto de bronze
Os rolamentos da série Oiles 500 incorporam metais de liga de cobre de alta qualidade com plugues de lubrificantes sólidos projetados. Esses rolamentos são projetados para acomodar uma ampla variedade de requisitos de aplicação exigidos pelos equipamentos atuais. Tolerâncias precisas utilizando localização estratégica do plugue e compostos de plugue garantem entrega de desempenho e serviço sem lubrificação. Este estilo de rolamento está disponível em tamanhos padrão em polegadas, métricas e feitos sob encomenda. Os rolamentos da série 500 fornecem limites extremos de temperatura e desempenho de alta capacidade de carga. Disponível em rolamentos estilo mancal e placa de desgaste plana
bucha de bronze LG-2 plugada em grafite
Bucha/rolamento sem óleo de grafite tamanho em polegadas 18" id x 26" od x 18" L
A lubrificação com grafite na face do ID do rolamento permitirá que você obtenha uma vida útil longa do rolamento tanto em altas temperaturas operacionais quanto em aplicações sem lubrificação suplementar. O grafite é obtido por meio de ranhuras no ID e, em seguida, pressionando o grafite nas cavidades sob pressão extremamente alta.
Fabricantes e Fornecedores deBronze com grafiteArbustos,Grafite preenchido BronzePratos,Consequência, Arbusto,Rolamentos, Arbustos,Máquina de lavar,Arruelas,
Estamos comprometidos em fornecer produtos de buchas sem óleo e rolamentos de precisão da mais alta qualidade para nossos clientes
Serviços de Engenharia (Design e Desenvolvimento de Produtos)
Bucha de flange sem óleo OILES #500 SPF com plugues de grafite
Material
Liga de bronzeCuZn25Al5Mn4Fe3+Plugues de grafite
Características
Os rolamentos da série Oiles 500 incorporam metais de liga de cobre de alta qualidade com plugues de lubrificantes sólidos projetados. Esses rolamentos são projetados para acomodar uma ampla variedade de requisitos de aplicação exigidos pelos equipamentos atuais. Tolerâncias precisas utilizando localização estratégica do plugue e compostos de plugue garantem entrega de desempenho e serviço sem lubrificação. Este estilo de rolamento está disponível em tamanhos padrão em polegadas, métricas e feitos sob encomenda. Os rolamentos da série 500 fornecem limites extremos de temperatura e desempenho de alta capacidade de carga. Disponível em rolamentos estilo mancal e placa de desgaste plana.
Aplicações
1) Trator de serviço pesado e equipamento de implemento agrícola
2) Equipamentos de mineração
3) Equipamentos florestais
4) Suporte do eixo da lâmina do tanque de mistura
5) Equipamentos de fundição, forno e produção de aço
6) Aplicações de HVAC
7) Rolamentos de suporte de rodízio e roda de alta resistência
8) Aplicações de secadores de folheado em forno kart e possivelmente outras aplicações...
Tamanho da bucha flangeada:
Autolubrificante, latão de alta resistência, CuZn25Al ou equivalente, rolamentos e buchas-guia livres de manutenção, bronze com lubrificante sólido
ITEM Nº Código Equivalente Ø interno
eØ externo
EComprimento
euFlangeado F para JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 Rolamentos de lubrificação sólida incorporados Buchas de flange métricas Bucha flangeada, autolubrificante ITEM Nº Código Equivalente Ø interno
eØ externo
EComprimento
euFlangeado F para JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31.520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31.530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31.535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31.540 SOBF 31,5-40-40 31,5 40 40 50 5 Rolamentos de lubrificação sólida incorporados Buchas de flange métricas Bucha flangeada, autolubrificante ITEM Nº Código Equivalente Ø interno
eØ externo
EComprimento
euFlangeado F para JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF35-45-40 35 45 40 60 5 JFB3550 SOBF35-45-50 35 45 50 60 5 JFB4020 SOBF40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF40-50-30 40 50 30 65 5 JFB4035 SOBF40-50-35 40 50 35 65 5 JFB4040 SOBF40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF45-55-30 45 55 30 70 5 JFB4535 SOBF45-55-35 45 55 35 70 5 JFB4540 SOBF45-55-40 45 55 40 70 5 JFB4550 SOBF45-55-50 45 55 50 70 5 JFB4560 SOBF45-55-60 45 55 60 70 5 JFB5030 SOBF50-60-30 50 60 30 75 5 JFB5035 SOBF50-60-35 50 60 35 75 5 JFB5040 SOBF50-60-40 50 60 40 75 5 JFB5050 SOBF50-60-50 50 60 50 75 5 JFB5060 SOBF50-60-60 50 60 60 75 5 JFB5540 SOBF55-65-40 55 65 40 80 5 JFB5560 SOBF55-65-60 55 65 60 80 5 JFB6040 SOBF60-75-40 60 75 40 90 7,5 JFB6050 SOBF60-75-50 60 75 50 90 7,5 JFB6080 SOBF60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF65-80-60 65 80 60 95 7,5 JFB7050 SOBF70-85-50 70 85 50 105 7,5 JFB7080 SOBF70-85-80 70 85 80 105 7,5 JFB7560 SOBF75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF100-120-80 100 120 80 150 10 JFB100100 SOBF100-120-100 100 120 100 150 10 JFB12080 SOBF120-140-80 120 140 80 170 10 JFB120100 SOBF120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF150-170-100 150 170 100 200 10 JFB150120 SOBF150-170-120 150 170 120 200 10 JFB160100 SOBF160-180-100 160 180 100 210 10 JFB160120 SOBF160-180-120 160 180 120 210 10 TAMANHO8 DI x 12 DE x 12 LONGO40 DI x 50 DE x 30 LONGO40 DI x 50 DE x 40 T/L x 65 P/P x 5 P/T 100012,2 ID x 40 OD x 3 ESPESSURA (COM FUROS DE FIXAÇÃO)MATERIAL :- CuZn25Al5 + GRAFITE
Especificações:
JFBRolamento de lubrificação sólida flangeada
***Modelo: Bucha de rolamento sem óleo JFB5540
***Tamanho: 55x65x40 mm
***Diâmetro externo do flange (F): 80 mm
***Espessura do flange: 5 mm
Se você precisar de outro tamanho que não esteja listado em nossa loja, avise-nos. Podemos produzir de acordo com o tamanho que você precisar. Quanto maior a quantidade, menor o preço.
Material base: CuZn24AL6Mn4
Dureza da base: HB230(hb270)
Coeficiente de atrito: <0,16
Limite de temperatura: 300°C
Limite de carga dinâmica: 100N/mm2
Limite de carga: abaixo de lm/min 25N/mm2
Limite de velocidade de deslizamento: seco 0,4 m/s, óleo 5 m/s
Limite PV: 3,8N/mm *m/sEstrutura
Lubrificação sólida incorporadacom metal como bronze, grafite embutido e MoS2 dentro dele como lubrificante. Tecnologia específica é adotada para integrar firmemente o lubrificante a si mesmo e, enquanto isso, deixar um espaço uniformemente distribuído dentro dele para que o lubrificante como um todo possa absorver óleo lubrificante ou graxa em mais de 20 por cento de seu volume total.
Propriedade e aplicação
Trabalhando sem óleo ou com óleo inadequado, o calor de fricção aciona o óleo e o lubrificante do lado interno para a superfície, de modo a reduzir o coeficiente de atrito e melhorar o desempenho de desgaste-atrito, usado em máquinas de fundição sucessiva, rolos de aço em metalografia, máquinas minerais, navios, turbogeradores, hidráulicos
turbinas e máquinas de moldagem por injeção de plásticos.
Lista de tamanhos de buchas de flange (SPF)
Mancais lisos de lubrificante sólido são feitos de ligas de cobre resistentes ao desgaste com insertos feitos de lubrificante sólido.
Óleos 500SP1-SL1
Rolamentos de latão de alta resistência com lubrificante sólido incorporado
Os rolamentos metálicos têm sido amplamente utilizados
A série Oiles 500SP1 são rolamentos autolubrificantes compostos de bases de liga de latão de alta resistência, feitas com tecnologia avançada de fundição e lubrificantes sólidos incorporados. Eles podem ser combinados com vários tipos de lubrificantes sólidos de acordo com as condições de uso.
Alcance do serviço Condições de lubrificação Seco Lubrificação periódica Faixa de temperatura de serviço
(℃)-40～+300 -40～+150 pressão de contato máxima permitida: P
(N/mm2)29 29 velocidade máxima permitida: V
(EM)0,50 1,00 Valor máximo permitido de PV
(N/mm2・m/s)1,65 3,25
O lubrificante sólido utilizado, à base de grafite e aditivos, é ideal para uso geral e atmosferas normais.
Para aplicações em que os rolamentos são expostos à água ou água do mar, existe um lubrificante sólido especial à base de MoS2 e outros aditivos.
| Abreviação do material | |||||
| Material base | Latão especial | Ruivo (Rg7) | Alumínio bronze (CuAl10Ni) | Bronze (12 libras esterlinas) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||
| admissível carga de suporte |
N/mm2 | 100 | 60 | 50 | 70 |
| máx. velocidade de deslizamento |
EM | 0,25 | 0,17 | 0,33 | 0,17 |
| máx. pv | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| densidade | g/cm3 | 8.0 | 8.8 | 7.8 | 8.8 |
| dureza | HB | >210 | >70 | >150 | >80 |
| resistência à tração | N/mm2 | >750 | >200 | >500 | >360 |
| Limite de alongamento | N/mm2 | >450 | >90 | >260 | >150 |
| variedade | % | >12 | >15 | >10 | >8 |
Coeficiente de expansão térmica |
ϑ | 19 * 10 -6 K -1 | 18 * 10 -6 K -1 | 16 * 10 -6 K -1 | 18 * 10 -6 K -1 |
| Faixa de temperatura | °C | -40 a +300 | -40 a +400 | -40 a +400 | -40 a +400 |
| Coeficiente de atrito | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
Todos os tipos de elementos deslizantes podem ser fornecidos ou produzidos mediante solicitação.
Entre em contato conosco para obter mais informações.
