| Nome da marca: | https://www.viiplus.com/ |
| Número do modelo: | Arbustos do guia e arruelas de pressão |
| MOQ: | 500pcs |
| preço: | factory price |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | MOQ pequeno |

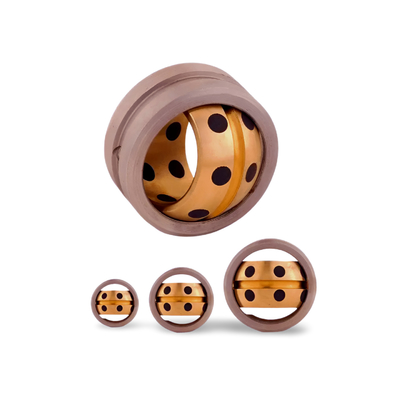

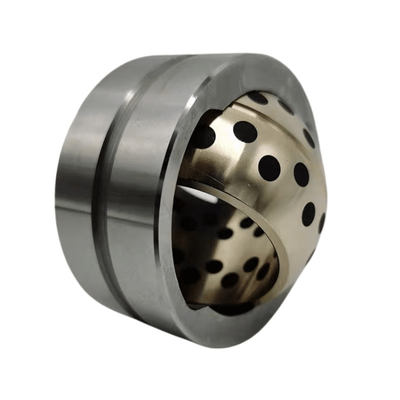

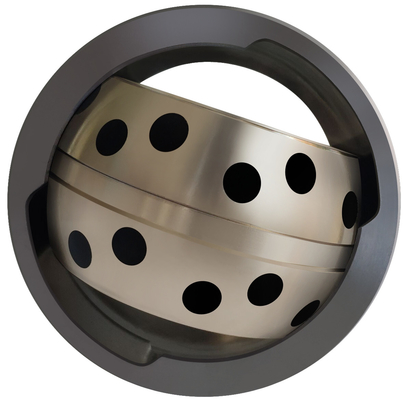

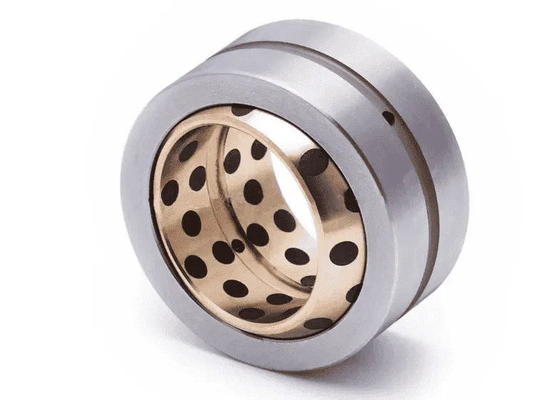

Melhoria do desempenho com rolamentos osciladoresRolamento plano esféricoSOBS
"High-Performance Plugged Graphite Oscillating Spherical Plain Bearing SOBS" é um termo técnico que se refere a um tipo específico de rolamento.
Alta performance: indica que o rolamento foi concebido para funcionar com durabilidade, precisão e/ou capacidade de carga excepcionais.
Grafite ligado: O grafite é um material frequentemente utilizado em rolamentos devido às suas propriedades de auto-lubrificação e resistência ao desgaste."Enchufado" provavelmente se refere a um processo ou estrutura de fabricação específica em que o grafite é inserido ou aplicado de uma forma particular para melhorar o desempenho do rolamento.
OscilanteOs rolamentos oscilantes são projetados para lidar com o movimento angular ou oscilante, que é frequentemente visto em pontos de pivô ou juntas rotativas.
Rolamento plano esférico: Um rolamento plano esférico é um tipo de rolamento que permite movimentos de rotação e inclinação.
SOBS: Parece ser uma abreviatura ou uma designação específica para este tipo de rolamentos. Pode ser uma denominação comercial, um número de modelo ou uma abreviatura padrão utilizada na indústria.
Em resumo, um SOBS de rolamento plano esférico oscilante de grafite de alto desempenho é um rolamento projetado para aplicações de alto desempenho,Incorpora grafite para lubrificação e resistência ao desgaste, lida com movimentos oscilantes, permite flexibilidade multidirecional e pode ter uma designação específica ou nome comercial de SOBS.
No domínio da engenharia mecânica, os rolamentos osciladores desempenham um papel indispensável para garantir uma operação suave e um desempenho ideal em uma miríade de aplicações. Entre estes, os rolamentos planos esféricos se destacam pela sua versatilidade e eficiência na adaptação a movimentos de rotação e oscilação dentro da máquina.O rolamento tem um desenho plano esférico no seu núcleo, o que lhe permite acomodar movimentos de rotação e inclinação com mínimo atrito e desgaste.Estas tomadas de grafite servem como lubrificantes sólidos, proporcionando propriedades auto lubrificantes ao rolamento.
Os rolamentos planos esféricos são caracterizados por seus anéis internos e externos esféricos, que abrigam uma superfície de contato deslizante.e graus variados de movimento angularEstes rolamentos são geralmente construídos com anéis internos e externos feitos de aço de alta qualidade.a superfície de contacto deslizante pode ter diferentes materiais, tais como aço sobre aço, aço sobre bronze, ou aço sobre compósito.
A versatilidade e robustez dos rolamentos planos esféricos os tornam indispensáveis numa ampla gama de indústrias e aplicações.De máquinas pesadas e equipamentos de construção a sistemas aeroespaciais e automotivos, estes rolamentos encontram utilização em diversos ambientes onde o desempenho e a durabilidade confiáveis são primordiais.
Na indústria aeroespacial, os rolamentos planos esféricos desempenham um papel crítico nos sistemas de trem de pouso de aeronaves, superfícies de controle e componentes do motor.A sua capacidade de suportar cargas elevadas e condições de funcionamento adversas torna-as ideais para assegurar operações de voo seguras e eficientes.
Dentro da indústria automotiva, rolamentos planos esféricos são comumente empregados em sistemas de direção, componentes de suspensão e conjuntos de transmissão.A sua capacidade de acomodar desalinhamento e absorver choques e vibrações melhora o desempenho do veículo, conforto e segurança.
Em aplicações de máquinas industriais, os rolamentos planos esféricos encontram amplo uso em sistemas de transportadores, cilindros hidráulicos e juntas articuladoras.A sua construção robusta e a sua elevada capacidade de carga contribuem para o bom e fiável funcionamento de vários processos de fabrico.
| Propriedades: | SOBS |
|
Material de base:
|
Cobre especial (SO#50SP2)
|
| composição: | Base CuZn25A16Fe3Mn3 |
|
Auto-lubrificante:
|
- Sim, sim.
|
| Lubrificante: | Grafite |
|
Pressão superficial P:
|
100 N/mm2
|
| Velocidade de deslizamento v: | 30 m/min |
|
Valor P*v:
|
200 N/mm2 x m/min
|
| Temperatura de funcionamento: | -50°C / +200°C (máximo 300°C) |
|
Coeficiente de atrito:
|
0,07
|
Em comparação com outros tipos de rolamentos, os rolamentos planos esféricos oferecem várias vantagens distintas que contribuem para a sua ampla adoção e popularidade em várias indústrias.
Os rolamentos planos esféricos são projetados para suportar cargas radiais e axiais pesadas, tornando-os adequados para aplicações onde é essencial uma alta capacidade de carga.A sua construção robusta e a sua eficiente distribuição de carga garantem um desempenho fiável em condições exigentes.
Propriedades auto-lubrificantes
Muitos rolamentos planos esféricos são equipados com recursos de auto-lubrificação, como revestimentos ou cavidades cheias de gordura, eliminando a necessidade de lubrificação externa.Isto reduz os requisitos de manutenção e prolonga a vida útil do rolamento, o que resulta em economia de custos e eficiência operacional.
Acomodação do desalinhamento
Ao contrário dos rolamentos tradicionais, que exigem um alinhamento preciso para um desempenho ideal, os rolamentos planos esféricos podem acomodar o desalinhamento do eixo e o movimento angular.Esta flexibilidade reduz ao mínimo a tensão sobre os componentes e prolonga a vida útil da máquina, especialmente em ambientes de funcionamento dinâmicos.
Considerações-chave para seleção e instalação
Embora os rolamentos planos esféricos ofereçam inúmeros benefícios, a escolha e a instalação adequadas são cruciais para garantir um desempenho e uma longevidade ideais.
Requisitos de carga
Antes de selecionar um rolamento plano esférico, é essencial avaliar as condições de carga previstas, incluindo cargas radiais e axiais, bem como forças dinâmicas e estáticas.A escolha de um rolamento com a capacidade de carga adequada garante um funcionamento fiável e evita falhas prematuras.
Condições ambientais
Considerar o ambiente de funcionamento ao selecionar rolamentos planos esféricos, tendo em conta fatores como temperaturas extremas, umidade, contaminação,e exposição a substâncias químicas ou corrosivasA escolha de rolamentos com vedação e tratamentos de superfície adequados ajuda a mitigar os efeitos das condições adversas e prolongar a vida útil.
Os rolamentos planos esféricos, entre outros rolamentos osciladores, são elementos essenciais em diversos sistemas mecânicos, proporcionando versatilidade, confiabilidade e desempenho incomparáveis.automóvel, máquinas industriais, e mais, estes rolamentos são vitais para manter uma operação suave e funcionalidade máxima.Os engenheiros e técnicos podem otimizar o desempenho e a eficiência de seus sistemas, compreendendo os princípios de projeto, aplicações, vantagens e fatores importantes relacionados com rolamentos planos esféricos.- Não.
Se quiser ler mais informações,Bem-vindo à ordem:VIIPLUS
Fornecemos o número de modelo: N.o padrão JDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150,JDBS-160,JDBS-180,JDBS-200,JDBS-220,JDBS-240,JDBS-260,JDBS-280,JDBS-300.
| Nome do artigo | Diâmetro interno d | Diâmetro exterior D | Largura W | Ângulo a | S-øD1 | 1 | L2 | Carga radial permitida Rd (kN) | Carga axial admissível Td (kN) | Rd x V permitido (kN x m/min) | Tipo | CAD-Download | Investigação |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SOBS 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | A | ||
| SOBS 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | A | ||
| SOBS 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | A | ||
| SOBS 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | A | ||
| SOBS 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | A | ||
| SOBS 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | A | ||
| SOBS 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | A | ||
| SOBS 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | A | ||
| SOBS 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | A | ||
| SOBS 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | A | ||
| SOBS 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | A | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | A | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | A | ||
| SOBS 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | A | ||
| SOBS 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | A | ||
| SOBS 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | A | ||
| SOBS 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | A | ||
| SOBS 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | B | ||
| SOBS 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | B | ||
| SOBS 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | B | ||
| SOBS 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | B | ||
| SOBS 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | B | ||
| SOBS 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | B | ||
| SOBS 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | B | ||
| SOBS 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | B | ||
| SOBS 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | B | ||
| SOBS 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | B | ||
| SOBS 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | B | ||
| SOBS 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | B |
