| Nome da marca: | VIIPLUS |
| Número do modelo: | buchas oilless |
| MOQ: | negociável |
| preço: | negociável |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | Produtos de alumínio, de alumínio, de alumínio, de alumínio, de alumínio, de alumínioAcessórios de l |

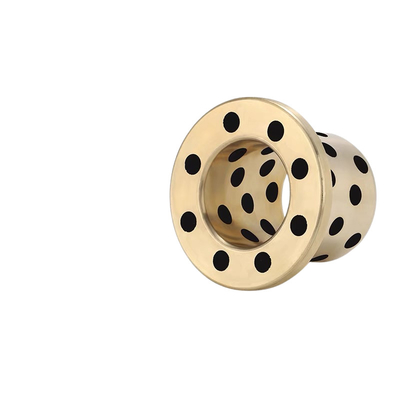

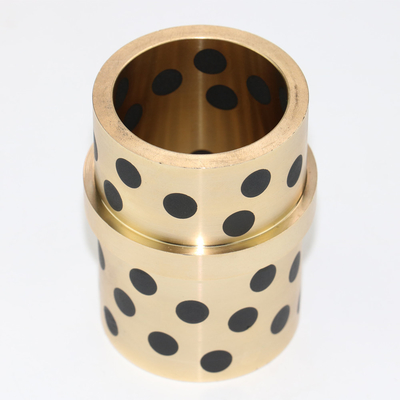

As buchas de liga de latão auto-lubrificadas de Cuzn24al6 são componentes de engenharia de precisão projetados para fornecer propriedades excepcionais de resistência ao desgaste e lubrificação em várias aplicações industriais. Esta bucha de liga de latão, com sua composição única de cobre, zinco e alumínio, oferece propriedades mecânicas superiores, garantindo durabilidade e confiabilidade, mesmo sob altas cargas e velocidades.
O recurso auto-lubrificado das buchas da liga de Cuzn24al6 reduz significativamente a necessidade de lubrificação externa, simplificando assim os procedimentos de manutenção e reduzindo os custos operacionais. A lubrificação inerente da liga ajuda a minimizar o atrito e a geração de calor, resultando em operação mais suave e vida útil mais longa.
As buchas SPB são fabricadas para tolerâncias precisas, garantindo um ajuste perfeito e um desempenho ideal em várias aplicações. WH Usado em sistemas automotivos, máquinas ou qualquer outro equipamento industrial, as buchas de liga de latão auto-lubrificadas do CUZN24AL6, SPB, oferecem uma solução confiável e econômica para melhorar a resistência ao desgaste e a lubrificação dos conjuntos de rotação.
No geral, as buchas de liga de latão auto-lubrificadas do CUZN24AL6 SPB são uma escolha superior para aplicações industriais que requerem alto desempenho, durabilidade e manutenção reduzida. Sua composição exclusiva de liga e fabricação de precisão os destaca como um componente confiável em vários ambientes industriais.
Buchas de liga de latão auto-lubrificadas de Cuzn24al6
Bucha de latão auto -lubrificante
Rolução de grafite de bronze vendeu a bucha lubrificante
Alta capacidade de carga auto-lubrificada buchas
Anti-Wear Oilless Bushing SPF com excelente desempenho
Descrição do produto
Buchas de liga de latão auto-lubrificadas SPB
A liga de latão com bucha de lubrificante sólida incorporada é abrir cavidades de tamanho apropriado e arranjo ordenado na superfície de atrito de metal da matriz da bucha. Foi incorporado um lubrificante sólido moldado com propriedades auto-lubrificantes únicas nas cavidades (a área de lubrificante sólida é geralmente de 25% a 35% da área de atrito) e feita de buchas auto-lubrificantes.
Foi usado na metalurgia da máquina de fundição contínua, equipamento de rolamento, máquinas de mineração, construção naval, turbinas a gás e outras temperaturas alta, alta carga, carga pesada de baixa velocidade e outras ocasiões.
Item no = spb-xx xx xx
Comprimento de identificação
Investigação
| Diâmetro do eixo | Dimensão (mm) | Comprimento (tolerância) |
EU IA | OD | Arandadora de acasalamento spw | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EU IA | OD | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
| ØD | Tol | ØD | Tol | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | Spb | ||||
| 8 | 8 | +0.028 | 12 | +0.018 | -0.81208 | -081210 | -081212 | -081215 | 8 | 12 | ------ | |||||||||||||||
| +0.013 | +0,007 | |||||||||||||||||||||||||
| 10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
| 12 | 12 | +0.034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
| +0.016 | ||||||||||||||||||||||||||
| 13 | 13 | 19 | +0.021 | -131910 | -131912 | -131915 | -131920 | 13 | 19 | -1303 | ||||||||||||||||
| +0,008 | ||||||||||||||||||||||||||
| 14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
| 15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | -1503 | ||||||||||||||
| 16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | -1603 | ||||||||||||
| 18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 | |||||||||||||||
| 20 | 20 | +0.041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 | ||||||||||
| +0.02 | ||||||||||||||||||||||||||
| 20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | " | ||||||||||||||||
| 25 | 25 | 33 | +0.025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
| +0,009 | ||||||||||||||||||||||||||
| 25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | " | |||||||||||||
| 30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
| 30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | " | |||||||||||||
| 31.5 | 31.5 | +0,05 | 40 | -314030 | -314040 | 31.5 | 40 | ------ | ||||||||||||||||||
| +0.025 | ||||||||||||||||||||||||||
| 35 | 35 | 44 | -354425 | -354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
| 35 | 45 | -354520 | -354525 | -354530 | -354535 | -354540 | -354550 | -354560 | 35 | 45 | " | |||||||||||||||
| 40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
| 40 | 55 | +0.03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | " | ||||||||||||||||
| +0.011 | ||||||||||||||||||||||||||
| 45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
| 45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | " | |||||||||||||||||
| 45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | " | |||||||||||||||
| 50 | 50 | 60 | -506020 | -506030 | -506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | -5008 | |||||||||||||
| 50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | " | ||||||||||||||||
| 50 | 65 | -506530 | -506540 | -506550 | -506560 | -506570 | -506580 | -5065100 | 50 | 65 | " | |||||||||||||||
| 55 | 55 | +0.06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | -557070 | 55 | 70 | -5508 | ||||||||||||||
| +0.03 | ||||||||||||||||||||||||||
| 60 | 60 | 74 | -607430 | -607435 | -607440 | -607450 | -607460 | -607470 | -607480 | 60 | 74 | -6008 | ||||||||||||||
| 60 | 75 | -607530 | -607535 | -607540 | -607550 | -607560 | -607570 | -607580 | -6075100 | 60 | 75 | " | ||||||||||||||
| 63 | 63 | 75 | -637560 | -637570 | -637580 | 63 | 75 | ------ | ||||||||||||||||||
| 65 | 65 | 80 | -658040 | -658050 | -658060 | -658070 | -658080 | 65 | 80 | -6508 | ||||||||||||||||
| 70 | 70 | 85 | +0.035 | -708530 | -708535 | -708540 | -708550 | -708560 | -708570 | -708580 | -7085100 | 70 | 85 | -7010 | ||||||||||||
| +0.013 | ||||||||||||||||||||||||||
| 70 | 90 | -709050 | -709060 | -709070 | -709080 | 70 | 90 | " | ||||||||||||||||||
| 75 | 75 | 90 | -759050 | -759060 | -759070 | -759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
| 75 | 95 | -759560 | -759570 | -759580 | -7595100 | 75 | 95 | " | ||||||||||||||||||
| 80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | -809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
| 80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | " | ||||||||||||||
| 90 | 90 | +0.071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
| +0.036 | ||||||||||||||||||||||||||
| 100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
| 110 | 110 | 130 | +0.04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | ------ | |||||||||||||||
| +0.015 | ||||||||||||||||||||||||||
| 120 | 120 | 140 | -12014070 | -12014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
| 125 | 125 | +0.083 | 145 | -125140100 | -125145120 | 125 | 145 | ------ | ||||||||||||||||||
| +0.043 | ||||||||||||||||||||||||||
| 130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | ------ | ||||||||||||||||||
| 140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | ------ | |||||||||||||||||||
| 150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | ------ | ||||||||||||||||||
| 160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | ------ | ||||||||||||||||||
Manga de bronze fundido C93200 (simples) rolamentos on -line VENDA
Materiais de liga
| Modelo | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Nota Marcas da China GB1776-87 |
ZCUZN25 Ai6fe3mn3 |
ZCUSN6ZN6PB3 | ZCUAI10FE3 | ZCUSU10P1 | Aço+ZCUSN6ZN6PB3 | HT250 | GCR15 |
| Internacional ISO1338 |
GCUZN25 Ai6fe3mn3 |
Gcusn6zn6pb3 | Gcuai10fe3 | CUSN12 | Aço+Cusn6zn6pb3fe3ni5 | - | B1 |
| Alemanha Din |
G-CUZN25 AI5 |
GB-CUSN5ZN5PB5 | GB-Cuai10ni | GB-CUSN10 | Aço+Cusn6zn6pb3ni | - | 100cr6 |
| japonês Jis |
HBSC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Estados Unidos ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe40 | 52100 |
| Padrão britânico | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
Composição química de liga de material
| Elementos químicos | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu ( %) | Descansar | Descansar | Descansar | - | - | ||
| SN ( %) | - | 6 | - | 10 | 6 | - | - |
| Zn ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| Ai ( %) | 6 | - | 10 | - | - | - | - |
| Fe ( %) | 3 | - | 3 | - | - | Descansar | Descansar |
| Mn ( %) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( %) | - | - | - | - | - | - | 1,30 - 1.65 |
| C ( %) | - | - | - | - | - | 2.5 - 4 | 0,95 - 1,05 |
| Si ( %) | - | - | - | - | - | 1.0 - 1.3 | 0,15 -0,35 |
| PB ( %) | - | 3 | - | - | 3 | - | - |
Parâmetros técnicos
| Desempenho | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Max.load p (n/mm²) | 100 | 60 | 70 | 60 | 250 | ||
| Max.speed V (m/s) | Dry0.4 Oil5 | 2 | 2 | 0,5 | 0.1 | ||
| Max.pv (n/mm² · m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 | ||
| Densidade ρ (g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| Resistência à tração (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| Alongamento ( %) | > 10 | > 4 | > 10 | - | - | ||
| Dureza (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| Max.temp (℃) | 300 | 350 | 300 | 400 | 350 | ||
| Coef de fricção. (μ) | Lubrificação por óleo: 0,03 | Fricção (seca): 0,16 | |||||
A bucha de manga de bronze com grafite padrão é para abrir cavidades de tamanho apropriado e arranjo ordenado na superfície de atrito de metal da matriz do rolamento e, em seguida, incorporam um lubrificante sólido moldado com propriedades auto-lubrificantes únicas nas cavidades (a área de lubrificante sólida é geralmente 25% da área de fricção -35%) e feita de lubrificante.
O corpo base da bucha de manga de bronze com grafite padrão preenchida deve ser determinada de acordo com as condições de trabalho do próprio rolamento. Os materiais mais usados são latão de alta resistência, bronze de lata, peças fundidas e assim por diante. Existem dois tipos principais de materiais de lubrificação sólida incorporada, um é o chumbo preto natural, a grafite artificial e a síntese de MOS2, e o outro é sintetizado com a matriz. De acordo com as próprias condições operacionais do rolamento, a combinação de diferentes substratos metálicos e lubrificantes sólidos incorporados pode garantir que o produto possa atender às necessidades especiais de várias condições de temperatura, carga, movimento e mídia, garantindo operação estável e confiável.
| Lubrificante sólido | ||
| Lubrificante | Características | Aplicação típica |
| SL1 Grafite+Adicionar | Excelente resistência contra ataques químicos e baixo atrito.Temp Limit 400 ℃ | Suíte para máquinas em geral e sob atmosfera |
| SL4 +Aditivos | Mais baixo em atrito e o bem da lubrificação da água, Temp. Limite 300 ℃ | O navio, turbina hidráulica, turbina a gás etc |
A bucha de oilless, integrada a lubrificantes sólidos sem óleo, é um novo tipo de liga de cobre sólida, que é homogeneamente integrada a um lubrificante sólido em seu corpo.
Ele quebra o limite do rolamento geral, cuja lubrificação depende do filme de petróleo.
Portanto, é adequado para altas temperaturas, uso pesado, proteção contra corrosão ou quando o petróleo é difícil de importar.
Seu desempenho dobra a dureza e o atrito do desgaste.
Agora, é amplamente aplicado em máquinas de fundição sucessivas, rolos de aço em metalografia, máquinas minerais, navios, turbinas a vapor, turbinas hidráulicas e máquinas de moldagem por injeção de plástico.

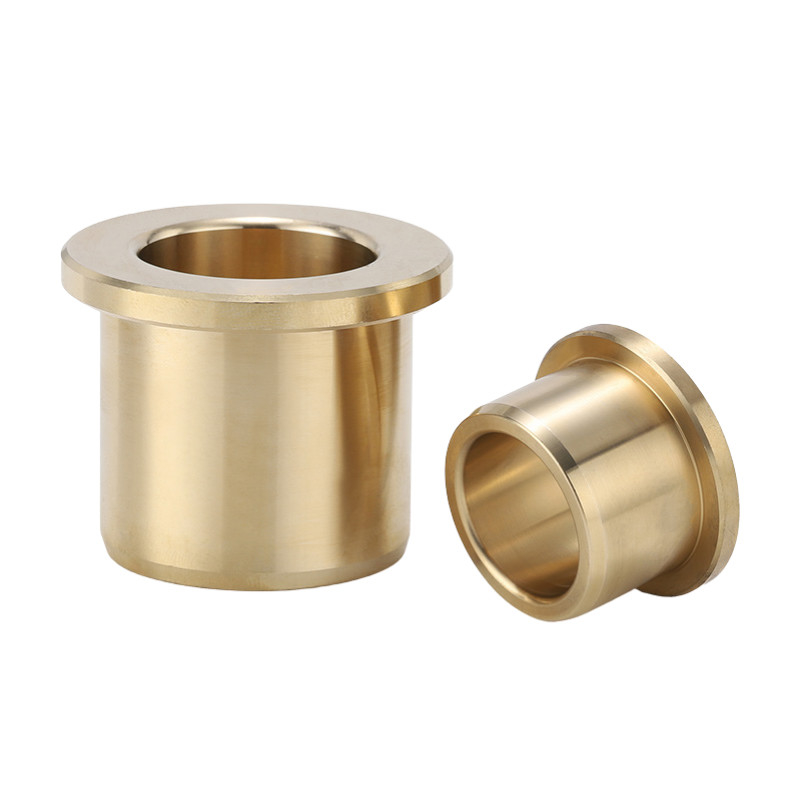

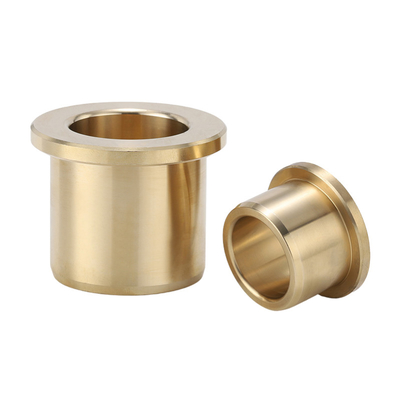

Bucha de mancal de manga de flange de oilless, o material JDB é feito de metal forte à base de bronze fundido com lubrificantes sólidos especiais incorporados. O metal base com suportes de alta carga e os lubrificantes sólidos fornecem auto-lubrificação. A bucha do rolamento de manga de flange de oilless mostra excelente desempenho sem pré-lubrificação sob condições de temperatura alta/mais baixa extrema com baixa velocidade. Este material fornece uma solução de rolamento sem manutenção, principalmente para alta carga, intermitente do movimento oscilante.
A bucha do rolamento de manga de flange de pompa pode ser aplicada sob ambientes secos, de alta temperatura, alta pressão, corrosiva, água ou outros ambientes químicos quando nenhum óleo pode ser introduzido.
A bucha do rolamento de mangas de flange de oilless é amplamente usada na linha de produtos automotivos, engenharia de água, portão de barragem, indústrias plásticas, máquinas de fundição sucessivas, rolos de aço na indústria de metalurgia, máquinas minerais, geradores de turbo de navios, turbinas hidráulicas e máquinas de moldagem por injeção.
Bucha Oilless - Selecione, configure, faça o pedido. O viiplus oferece pontualmente e oferece preços justos.
Nossas buchas de peito são a solução perfeita para projetos em que a lubrificação não pode ser facilmente fornecida ou onde os lubrificantes convencionais podem carbonia.
Entre em contato conosco - fornecedor de bucha Oilless
Para fazer uma investigação sobre ou solicitar um catálogo de rolamentos de buchas de umilless, entre em contato hoje!
(Bronze com grafite incorporado)
Uma bucha de puta, ou mais comumente rolamento deslizante e rolamento de slides, é o tipo mais simples de rolamento, compreendendo apenas uma superfície do rolamento e sem elementos de rolamento.
A bucha de oilless pode se referir a rolamentos de esferas ou apenas "anéis" que não requerem lubrificação periódica - porque um lubrificante como a grafite em pó é incorporada ao material do qual o rolamento é feito. Eles também são conhecidos como arbustos de bronze de grafite incorporados e têm inserções de grafite de 20 a 25% nas paredes / superfície que fornecem lubrificação o tempo todo, o que também reduz o coeficiente de atrito.
Essas buchas de putas são adequadas para ambientes secos, onde a contaminação é um risco, aplicações úmidas, onde há alta umidade e aplicações em que o rolamento está em um local inacessível.
Somos o principal fabricante e fornecedor da Bucha Oilless e nosso produto é composto de boa qualidade.
A bucha de bronze de peito é um novo tipo de liga de cobre forte e é incorporado uniformemente em seu alojamento de lubrificante sólido.
Os arbustos de oilless são adequados para altas temperaturas, cargas pesadas, corrosão ou locais onde é difícil introduzir o óleo.
Especifique a peça nº por ID, OD e comprimento exigidos. (por exemplo) O ID é de 50 mm, OD é de 62 mm e o comprimento é de 50 mm.
Buchas de bronze de oilless - liga de cobre reta, padrão
Material: Alta de latão de alta tração
Lubrificante sólido incorporado
● Bucha oilless reparável sem a necessidade de lubrificação.
● A bucha de oilless demonstra alto desempenho sob operações de alta e baixa velocidade.
● A bucha de oilless demonstra resistência de desgaste superior em aplicações em que o filme de óleo raramente é produzido, como movimentos alternativos, oscilação, iniciações frequentes e paradas, etc.
● A bucha de oilless possui resistência química superior e resistência à corrosão.
● Os produtos padrão de buchas de oilless estão disponíveis em vários tamanhos.
| Densidade | 8.2g/cm3 | |
| Resistência à tracção | > = 755n/mm2 | |
| Tenacidade anticompacto | > = 400 ~ 500kj/m3 | |
| Dureza | > = 200hb | |
| Pressão máxima de carga | 100n/mm2 | |
| limite de velocidade | 0,5m/s | |
| Limite de valor PV | 1.65n/mm2.m/s | |
| Coef de fricção | Lubrificação por petróleo | 0,03 |
| Fricção seca | 0,16 | |
| Temperatura de trabalho | -40 ~+300 ° C. |
Verifique o tipo/dimensões/especificações nas buchas sem óleo - Produtos de bucha de bronze de grafite - Série Standard Straight, liga de liga de cobre.
| Tipo de bucha Oilless | Direto | Tipo de metal | Liga de latão de alta tensão |
| Diâmetro interno. fazer) | 50 | Diâmetro externo. FAZER) | 62 |
| Comprimento total L (mm) | 50 | Máx. Intervalo de valor PV permitido (n/mm2 • m/s) | 1.1 ~ 2.0 |
| Máx. Valor PV permitido (n/mm2 • m/s) | 1.16 | Carga máxima permitida (n/mm2) | 20.3 |
| Velocidade máxima permitida (m/s) | 0,35 | O orifício de montagem se encaixa | H7 |
| Faixa de temperatura operacional (° C) | -40 ～ 150 | Faixa de temperatura operacional (sem graça) Min | -40 |
| Faixa de temperatura operacional (iluminada) máximo | 150 | Faixa de temperatura operacional (regular) min | -40 |
| Faixa de temperatura operacional (regular) máximo | 200 | - | - |
| Condição de lubrificação | Seco | Lubrificação periódica |
| Faixa de temperatura de serviço ℃ | －40 ～＋ 300 | －40 ～＋ 150 |
| MAX permitido. pressão pn/mm ｛2 kgf/cm2｝ | 29 (150) ｛296 (1.530)｝ | |
| MAX permitido. velocidade v m/｛sm/min｝ | 0,50 ｛30｝ | 1,00 ｛60｝ |
| MAX permitido. Valor PV n/mm2 ・ m/｛s kgf/cm2 ・ m/min｝ | 1,65 ｛1.010｝ | 3,25 ｛1.990｝ |
*Os valores entre parênteses são pressões estáticas, que são as pressões de rolamento em aplicações sem movimento ou muito pequeno
movimento (≦ 0,0017m/s [0,1m/min]).
|
EU IA |
OD |
Comprimento |
|
Classe 7 a 8 |
Classe 6 a 7 |
Classe 8 a 9 |
As aulas aqui estão no padrão JIS. Este produto demonstra desempenho satisfatório na rugosidade da superfície da lâmina de RZ6.3 a 12,5μm.
● Aplicável à rotação, oscilação e movimento alternativo.
● Não use isso subaquático.
● A bucha de ID de 63 mm pode ser usada como um intermediário intermediário
Bucha para cilindros hidráulicos.
| Modelo | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Nota Marcas da China GB1776-87 |
ZCUZN25 Ai6fe3mn3 |
ZCUSN6ZN6PB3 | ZCUAI10FE3 | ZCUSU10P1 | Aço+ZCUSN6ZN6PB3 | HT250 | GCR15 |
| Internacional ISO1338 |
GCUZN25 Ai6fe3mn3 |
Gcusn6zn6pb3 | Gcuai10fe3 | CUSN12 | Aço+Cusn6zn6pb3fe3ni5 | - | B1 |
| Alemanha Din |
G-CUZN25 AI5 |
GB-CUSN5ZN5PB5 | GB-Cuai10ni | GB-CUSN10 | Aço+Cusn6zn6pb3ni | - | 100cr6 |
| japonês Jis |
HBSC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| Estados Unidos ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Classe40 | 52100 |
| Padrão britânico | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| Elementos químicos | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu ( %) | Descansar | Descansar | Descansar | - | - | ||
| SN ( %) | - | 6 | - | 10 | 6 | - | - |
| Zn ( %) | 25 | 6 | - | - | 6 | - | - |
| Ni ( %) | - | - | - | - | - | - | - |
| Ai ( %) | 6 | - | 10 | - | - | - | - |
| Fe ( %) | 3 | - | 3 | - | - | Descansar | Descansar |
| Mn ( %) | 3 | - | - | - | - | 0,905 - 1,3 | 0,20 - 0,40 |
| Cr ( %) | - | - | - | - | - | - | 1,30 - 1.65 |
| C ( %) | - | - | - | - | - | 2.5 - 4 | 0,95 - 1,05 |
| Si ( %) | - | - | - | - | - | 1.0 - 1.3 | 0,15 -0,35 |
| PB ( %) | - | 3 | - | - | 3 | - | - |
| Desempenho | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| Max.load p (n/mm²) | 100 | 60 | 70 | 60 | 250 |
| Max.speed V (m/s) | Dry0.4 Oil5 | 2 | 2 | 0,5 | 0.1 |
| Max.pv (n/mm² · m/s) | 3.8 | 0,5 | 0,6 | 0,8 | 2.5 |
| Densidade ρ (g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| Resistência à tração (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| Alongamento ( %) | > 10 | > 4 | > 10 | - | - |
| Dureza (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| Max.temp (℃) | 300 | 350 | 300 | 400 | 350 |
| Coef de fricção. (μ) | Lubrificação por óleo: 0,03 | Fricção (seca): 0,16 | |||
| EU IA | OD |
Comprimento l Tolerância －0.1 －0.3 |
|||||||||
| φd | Tolerância | φd | Tolerância | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
＋0.022 ＋0.010 |
10 |
＋0.015 ＋0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
＋0.028 ＋0.013 |
12 |
＋0.018 ＋0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
＋0.028 ＋0.013 |
14 |
＋0.018 ＋0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0.034 ＋0.016 |
18 |
＋0.018 ＋0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
＋0.034 ＋0.016 |
19 |
＋0.021 ＋0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0.034 ＋0.016 |
20 |
＋0.021 ＋0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0.034 ＋0.016 |
21 |
＋0.021 ＋0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0.034 ＋0.016 |
22 |
＋0.021 ＋0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0.034 ＋0.016 |
23 |
＋0.021 ＋0.008 |
172315 | |||||||
| 18 |
＋0.034 ＋0.016 |
24 |
＋0.021 ＋0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
＋0.041 ＋0.020 |
26 |
＋0.021 ＋0.008 |
192615 | 192620 | ||||||
| 20 |
＋0.041 ＋0.020 |
28 |
＋0.021 ＋0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0.041 ＋0.020 |
30 |
＋0.021 ＋0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0.041 ＋0.020 |
32 |
＋0.025 ＋0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0.041 ＋0.020 |
33 |
＋0.025 ＋0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0.041 ＋0.020 |
35 |
＋0.025 ＋0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
283820 | 283825 | ||||||
| 30 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0.041 ＋0.020 |
40 |
＋0.025 ＋0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
＋0.050 ＋0.025 |
40 |
＋0.025 ＋0.009 |
||||||||
| 32 |
＋0.050 ＋0.025 |
42 |
＋0.025 ＋0.009 |
324220 | |||||||
| 35 |
＋0.050 ＋0.025 |
44 |
＋0.025 ＋0.009 |
354420 | 354425 | ||||||
| 35 |
＋0.050 ＋0.025 |
45 |
＋0.025 ＋0.009 |
354520 | 354525 | ||||||
| 38 |
＋0.050 ＋0.025 |
48 |
＋0.025 ＋0.009 |
||||||||
| 40 |
＋0.050 ＋0.025 |
50 |
＋0.025 ＋0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
405515 | |||||||
| 45 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
56 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
||||||||
*A tolerância do ID após o ajuste da imprensa é apenas para referência.
| EU IA | OD |
Comprimento l Tolerância －0.1 －0.3 |
|||||||||
| φd | Tolerância | φd | Tolerância | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0.050 ＋0.025 |
62 |
＋0.030 ＋0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0.050 ＋0.025 |
65 |
＋0.030 ＋0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0.060 ＋0.030 |
70 |
＋0.030 ＋0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0.060 ＋0.030 |
74 |
＋0.030 ＋0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
＋0.060 ＋0.030 |
80 |
＋0.030 ＋0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0.060 ＋0.030 |
85 |
＋0.035 ＋0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0.060 ＋0.030 |
95 |
＋0.035 ＋0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
＋0.060 ＋0.030 |
96 |
＋0.035 ＋0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0.060 ＋0.030 |
100 |
＋0.035 ＋0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0.071 ＋0.036 |
100 |
＋0.035 ＋0.013 |
8510060 | 8510080 | ||||||
| 90 |
＋0.071 ＋0.036 |
110 |
＋0.035 ＋0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0.071 ＋0.036 |
120 |
＋0.035 ＋0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0.071 ＋0.036 |
130 |
＋0.040 ＋0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0.071 ＋0.036 |
140 |
＋0.040 ＋0.015 |
12014070 | 12014080 | ||||||
| 125 |
＋0.083 ＋0.043 |
145 |
＋0.040 ＋0.015 |
||||||||
| 130 |
＋0.083 ＋0.043 |
150 |
＋0.040 ＋0.015 |
13015080 | |||||||
| 140 |
＋0.083 ＋0.043 |
160 |
＋0.040 ＋0.015 |
||||||||
| 150 |
＋0.083 ＋0.043 |
170 |
＋0.040 ＋0.015 |
15017080 | |||||||
| 160 |
＋0.083 ＋0.043 |
180 |
＋0.040 ＋0.015 |
16018080 | |||||||
| 170 |
＋0.083 ＋0.043 |
190 |
＋0.046 ＋0.017 |
||||||||
| 180 |
＋0.083 ＋0.043 |
200 |
＋0.046 ＋0.017 |
||||||||
| 190 |
＋0.096 ＋0.050 |
210 |
＋0.046 ＋0.017 |
||||||||
| 200 |
＋0.096 ＋0.050 |
230 |
＋0.046 ＋0.017 |
||||||||
*As tolerâncias dimensionais são os valores medidos em +25 ℃.
Bucha métrica de oilless e bucha de bronze imperial de oilless feita sob encomenda: formas de bucha padrão em dimensões especiais, meias-bushings, formas especiais obtidas por estampagem ou desenho profundo, designs de bucha personalizados
O produto é amplamente utilizado em máquina de rolagem de fundição contínua, máquinas de mineração, máquinas de remessa, turbina, máquinas de injeção, mofo automático
e assim por diante.
1. Oilless Bush Use para alta velocidade de baixa velocidade e auto-lubrificante. Como portão de barragem e arbustos de portão de água, arbustos de turbinas hidráulicas etc.
2. Uso de bucha de oilless para alta temperatura. como máquinas de fábrica de ferro e aço e assim por diante.
3. Uso da bucha de bronze de grafite oilless para produção de automóveis, como linhas de montagem, linhas de imprensa, linhas de transportador e assim por diante.
4. Uso de bucha de bronze de oilless para máquinas de serviço pesado como moinhos de aço, máquinas de injeção, matrizes de imprensa etc.
5. Arbos de oilless também usam para máquinas químicas, máquinas de processamento de alimentos, moinhos de papel, máquinas têxteis etc.
● arbustos de oilless para alternar o link
1. Bushes -guia
2. Bushs Guia do Ejetor
3. Rail -guia
4. Bloco de guia
5. Placa inferior
6. Bushes -guia
7. arbustos de cofragem
1. Placa de desgaste
2. Cam Stroke Plate
3. CAM Placa superior
4. Bloco lateral da câmera
5. Placa lateral da câmera
6. CAM Placa de retorno positivo
7. Guia Post Bushes
8. Cam Stroke Plate
VIIPLUS Oilless Bronze Bucking usada em muitos aplicativos
Qualquer que seja o material e a especificação da bucha de bronze de bronze, qualquer que seja a forma ou tamanho padrão do arbusto, se for fisicamente possível, podemos fazê -lo.
Viiplus é um dos fornecedores de bucha mais experientes, se você quiser baixar o catálogo Oilless Bush, entre em contato conosco agora!
