| Nome da marca: | VIIPLUS |
| Número do modelo: | 2000 buchas oilless |
| MOQ: | negociável |
| preço: | negociável |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | Produtos de alumínio, de alumínio, de alumínio, de alumínio, de alumínio, de alumínioAcessórios de l |

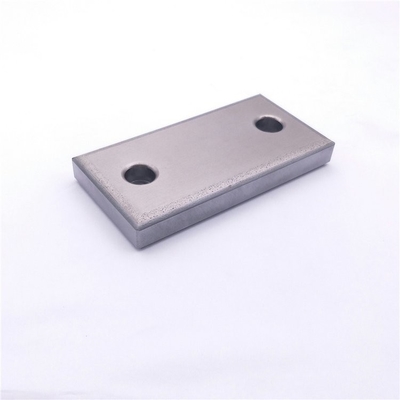

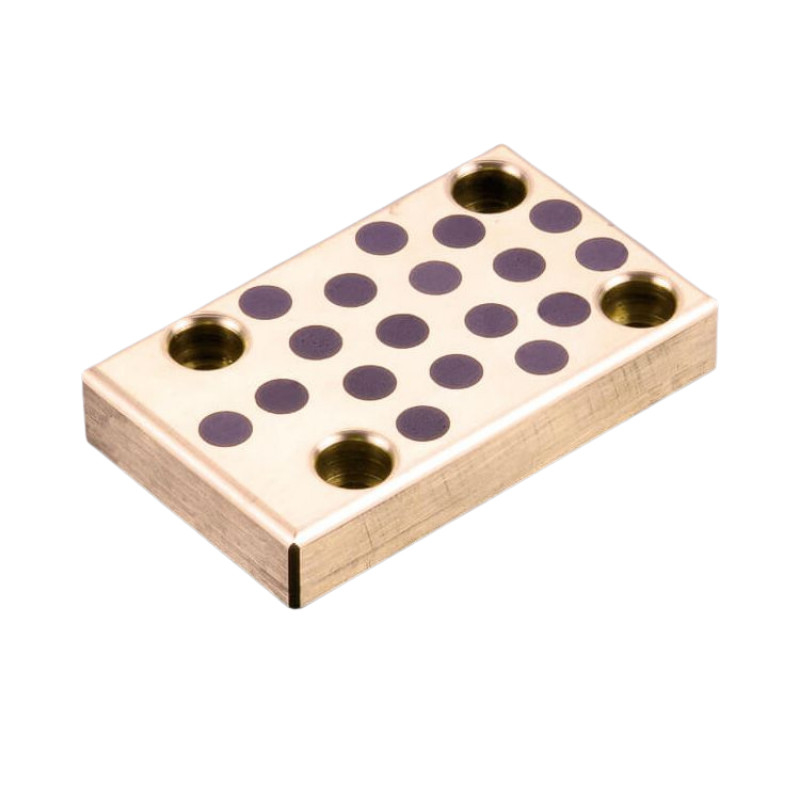

Bronze Bushing 2000 Solid Lubricant Wear Plates with a thickness of 10mm are high-performance components designed to provide exceptional wear resistance and lubrication in various industrial applications.
Estas placas de desgaste são feitas de um material lubrificante sólido que é incorporado com partículas lubrificantes.Reduzir a necessidade de lubrificação e manutenção externasO material lubrificante sólido garante também uma operação suave e fiável, mesmo sob cargas e velocidades elevadas.
Com uma espessura de 10 mm, estas placas de desgaste oferecem uma construção robusta e durável, capaz de lidar com condições exigentes e uso prolongado.A sua fabricação de precisão garante um ajuste apertado e um desempenho óptimo numa ampla gama de sistemas mecânicos.
As placas de desgaste de lubrificante sólido de bronze Bushing 2000 são adequadas para uso em várias indústrias, incluindo fabricação de automóveis, máquinas e equipamentos pesados.Sua capacidade de resistir a altas temperaturas, pressões e ambientes corrosivos torna-os uma escolha ideal para ambientes industriais adversos.
Em resumo,Placas de desgaste com espessura de 10 mm são componentes confiáveis e duráveis que fornecem resistência excepcional ao desgaste e lubrificação para várias aplicações industriaisO seu material lubrificante sólido e a sua fabricação de precisão garantem uma operação suave e fiável, mesmo nas condições mais difíceis.
Rolamentos multicamadas sinterizados com lubrificante sólido disperso
Contacte-nos
Para fazer uma consulta ou solicitar um catálogo de rolamentos de buchas OILLES, entre em contacto hoje!
(Aço de baixo carbono incorporado em grafite)

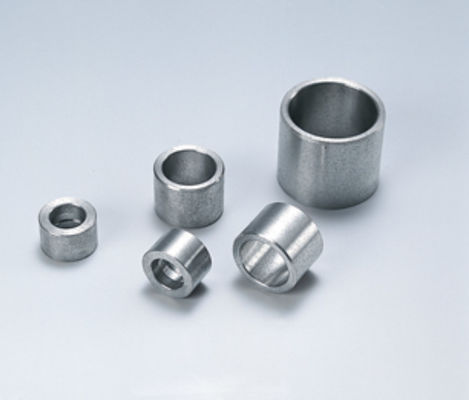

O Oilles 2000 é uma caixa de buchas de rolamentos de camadas múltiplas sinterizadas feita de um material sinterizado especial que forma a superfície deslizante e o material de aço forma o suporte.
As camadas sinterizadas são de uma liga especial de cobre e níquel contendo um sólido lubrificante uniformemente disperso, cujo principal componente é o grafite.lubrificantes sólidos serão liberados para a superfície de manga de bucha de rolamentos multicamadas sinterizados quando ocorre desgasteIsto garante um menor coeficiente de atrito durante a operação.
Além disso, estas camadas sinterizadas são impregnadas com óleo.placas de desgaste para máquinas de moldagem por injecção de plástico e ligação, máquinas de construção, etc.
| Composição e propriedades | ||||||||||||||||
| dg | DIN | Materiais - Não, não. formulário de entrega1) |
Designação | Norma ASTM | Peso proporcional | Propriedades físicas (min.) | ||||||||||
| Padrão | Alcatrão - Não, não. |
DIN | ASTM | Densidade | 00,2% Deformação |
Tensile Força |
Deformação | Emodulo | Dureza | Aplicação | ||||||
| Símbolo | ρ | δy | δT | |||||||||||||
| Unidade | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 Permissível Max. porções Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Padrão material para o A maioria das aplicações internacional padronizado |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | ainda não padronizado | Cu 84 - 87 SN 11 - 13 Pb 1 - 2 Ni 0,8 - 15 Max. porções Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Material para alta cargas e/ou tensão de corrosão ataque internacional apenas parcialmente padronizado |
|||
| 2.1061.03 | CuSn12Pb | ainda não padronizado | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 Permissível Max. porções Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Min. no máximo 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Material para cargas extremas e/ou elevado corrosivos ambientes internacional padronizado |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn descanso Permissível Max. porções Não mais de 3. |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Material para cargas mais elevadas sem Ataque corrosivo. internacional parcialmente padronizado para uma grande extensão |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | ainda não padronizado | Cu 84 - 88 SN 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 Pb 1 - 1.5 Ni 0,8 a 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Material com: boa resistência ao desgaste. corrosão e água do mar resistente internacional parcialmente padronizado |
|||
| 2.1052.03 | CuSn12 | ainda não padronizado | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | ainda não padronizado | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) Formulário de entrega: .01 = fundição de areia. .02 = fundição por gravidade. .03 = fundição centrífuga. .04 = fundição contínua | ||||||||||||||||
· O lubrificante sólido disperso permite movimentos em qualquer direcção e oferece um desempenho superior para movimentos mínimos.
· Funciona sem lubrificação.
· Características de resistência à carga superior, características de velocidade e resistência ao desgaste.
· Os produtos de mangas de buchas e as placas para usinagem adicional da Oilles 2000 estão disponíveis em vários tamanhos.
| Condições de lubrificação | Seco | Lubrificação periódica |
|---|---|---|
| Intervalo de temperatura de funcionamento (°C) |
-40+120 | -40+120 |
| pressão de contacto máxima admissível: P (N/mm2) |
24.5 | 49 |
| Velocidade máxima admissível: V (m/s) |
0.50 | 1.00 |
| Valor PV máximo admissível (N/mm2・m/s) |
1.63 | 2.45 |
Os valores entre parênteses são as pressões estáticas da manga de bucha dos rolamentos multicamadas sinterizados,que são as pressões dos rolamentos multicamadas sinterizados em aplicações inmóveis ou com movimentação muito baixa (~ 00,0017 m / s).
| Densidade | - Não. | g/cm3 | 6.3 |
|---|---|---|---|
| Dureza | JIS K 7202-2 | Gestão dos Direitos Humanos | 60 a 95 |
| Taxa de impregnação de óleo | - Não. | vol% | 12 |
Os valores acima indicados são para camadas sinterizadas.
· Os valores indicados acima são valores típicos e não valores normalizados.
Se o material Bronze Bushing 2000 for adquirido e utilizado após o seu acabamento, deve ser impregnado de óleo após o mecanizado e, em seguida, montado na caixa.Quando o manto de bucha Sinterizado de camadas múltiplas rolamentos é armazenado por muito tempo ou lavadoPara o método, ver a descrição do método de impregnação a óleo na página 250.Mergulhar o manto de bucha mecanizado em óleo lubrificante durante 24 horas ou mais antes de o utilizar, se a impregnação por óleo (por aquecimento) estiver desativada.
|
Identificação. |
- Uma overdose. |
Duração |
|
classes 7 a 8 |
classes 6 a 7 |
classes 8 a 9 |
| Identificação. | - Uma overdose. |
-Não.1 Comprimento L Tolerância -0.3 |
||||||||||
| φd | Tolerância | φD | Tolerância | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
+0.049 +0.038 |
18 |
+0.034 +0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
+0.053 +0.042 |
19 |
+0.041 +0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
+0.053 +0.042 |
20 |
+0.041 +0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
+0.053 +0.042 |
21 |
+0.041 +0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
+0.053 +0.042 |
22 |
+0.041 +0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
+0.053 +0.042 |
24 |
+0.041 +0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
+0.060 +0.047 |
28 |
+0.041 +0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
+0.060 +0.047 |
30 |
+0.041 +0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
+0.065 +0.052 |
33 |
+0.050 +0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
+0.065 +0.052 |
35 |
+0.050 +0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
+0.065 +0.052 |
38 |
+0.050 +0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
+0.065 +0.052 |
40 |
+0.050 +0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
+0.076 +0.060 |
44 |
+0.050 +0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
+0.076 +0.060 |
45 |
+0.050 +0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
+0.076 +0.060 |
50 |
+0.050 +0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
+0.081 +0.065 |
55 |
+0.060 +0.041 |
455530 | ||||||||
| 45 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
456030 | ||||||||
| 50 |
+0.081 +0.065 |
60 |
+0.060 +0.041 |
506020 | 506030 | |||||||
| 50 |
+0.081 +0.065 |
62 |
+0.060 +0.041 |
506230 | ||||||||
| 50 |
+0.081 +0.065 |
65 |
+0.060 +0.041 |
506530 | ||||||||
| 55 |
+0.091 +0.072 |
70 |
+0.062 +0.043 |
557030 | ||||||||
| 60 |
+0.091 +0.072 |
74 |
+0.062 +0.043 |
607430 | ||||||||
| 60 |
+0.091 +0.072 |
75 |
+0.062 +0.043 |
607530 | ||||||||
| 65 |
+0.091 +0.072 |
80 |
+0.062 +0.043 |
|||||||||
| 70 |
+0.096 +0.077 |
85 |
+0.073 +0.051 |
708530 | ||||||||
| 70 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
90 |
+0.073 +0.051 |
|||||||||
| 75 |
+0.096 +0.077 |
95 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
96 |
+0.073 +0.051 |
|||||||||
| 80 |
+0.096 +0.077 |
100 |
+0.073 +0.051 |
|||||||||
| 90 |
+0.107 +0.085 |
110 |
+0.076 +0.054 |
|||||||||
| 100 |
+0.107 +0.085 |
120 |
+0.076 +0.054 |
|||||||||
| Identificação. | - Uma overdose. |
Comprimento L Tolerância 0 -Não.3 |
|||||||||||
| φd | Tolerância | φD | Tolerância | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
+0.011 +0.003 |
18 |
0 -Não.008 |
121816 | 121825 | ||||||||
| 16 |
+0.011 +0.003 |
22 |
0 -Não.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
+0.013 +0.004 |
28 |
0 -Não.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
+0.013 +0.004 |
33 |
0 -Não.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
+0.013 +0.004 |
38 |
0 -Não.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
+0.016 +0.005 |
44 |
0 -Não.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
+0.016 +0.005 |
50 |
0 -Não.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
+0.016 +0.005 |
62 |
0 -Não.013 |
506250 | 506280 | ||||||||
| 60 |
+0.019 +0.006 |
74 |
0 -Não.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
+0.019 +0.006 |
85 |
0 -Não.015 |
708550 | 7085100 | ||||||||
| 80 |
+0.019 +0.006 |
96 |
0 -Não.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
+0.022 +0.007 |
120 |
0 -Não.015 |
10012050 | 100120100 | 100120120 | |||||||
· Disponíveis arbustos cilíndricos normalizados, arbustos de flange, válvulas de empuxo e lâminas.
· O tipo sem chumbo também está disponível
Todos os desenhos especiais são produzidos conforme exigido
O Oilles 2000 foi amplamente utilizado em cargas elevadas com menor atrito e boa resistência ao desgaste.Robôs industriais, placas de desgaste de injecção, tubos de tubos de injecção, rolamentos de mangas de tubos auto lubrificantes de máquinas de construção, etc.
