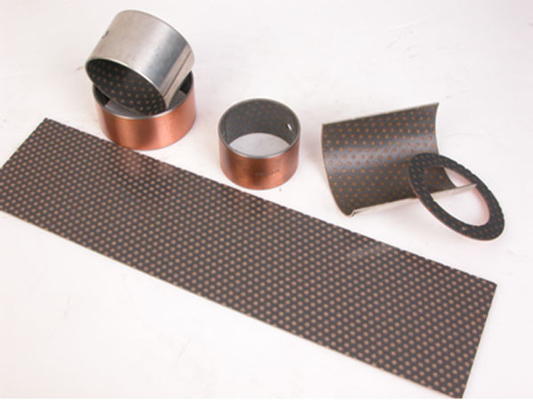

A bucha cilíndrica e arruela de impulso PAP P14 é um material de rolamento deslizante de alto desempenho que não requer manutenção e é ecologicamente correto.Este material é um material deslizante padrão sem chumbo, projetado especificamente para aplicações de funcionamento a seco e isentas de manutenção, especialmente na indústria alimentícia.Porém, também pode ser utilizado em sistemas com lubrificação líquida, embora o uso de graxa como lubrificante seja limitado e não recomendado.

O processo de fabricação do material P14 inclui um processo de mistura especialmente adaptado onde é produzida a massa lubrificante sólida.Em uma operação paralela e contínua de sinterização, o pó de bronze é sinterizado na parte traseira do aço como uma camada deslizante.Isso resulta em uma camada deslizante com espessura de 0,2 mm a 0,35 mm e volume de poro de aproximadamente 30%.Posteriormente, as cavidades são preenchidas com lubrificante sólido por meio de rolos de impregnação.Esta etapa do processo é controlada de tal forma que uma camada de entrada de lubrificante sólido com uma espessura máxima de 0,03 mm é produzida acima da camada deslizante.Em tratamentos térmicos adicionais, as propriedades características do sistema de material são ajustadas e as tolerâncias de espessura necessárias do material compósito são produzidas usando pares de rolos controlados.

Nota: O material P14 não pode ser utilizado em água (Alternativas: P180, P147, P10, P11).Elementos deslizantes de vários designs são produzidos a partir de material P14 por meio de processos de corte, estampagem e modelagem.Os projetos padrão incluem buchas cilíndricas, buchas de flange, arruelas de encosto e tiras.Em uma etapa final, os mancais autolubrificantes fabricados em material P14 passam por tratamento anticorrosivo na parte posterior do mancal, nas faces finais e nas faces impactantes.A versão padrão é estanho com espessura de camada de aproximadamente 0,002 mm.O estanho é usado como proteção temporária contra corrosão e como auxiliar de montagem.

As características do material P14 incluem ser isento de chumbo, ter uma tendência muito baixa de aderência e deslizamento, baixo desgaste, baixo coeficiente de atrito, nenhuma tendência a fundir-se com metal e muito baixa tendência a inchar.As áreas de aplicação preferidas incluem operação livre de manutenção em condições de funcionamento a seco onde são necessárias peças sem chumbo, movimentos giratórios ou oscilantes até uma velocidade de 1 m/s, movimentos lineares e uma faixa de temperatura de -200°C a 280°C. °C.

A operação hidrodinâmica é possível sem problemas até uma velocidade de deslizamento de 3 m/s.No entanto, existe o risco de erosão do fluxo ou cavitação em operação contínua acima de 3 m/s.A Motorservice oferece o cálculo dos estados operacionais hidrodinâmicos como serviço.

Além disso, a arruela de encosto da série PAP P14 (PAW42 P14) está disponível em diversas variantes para pedido na loja online MISUMI, com dados CAD gratuitos, entrega rápida e preços justos.Outros produtos da série PAP P14 incluem buchas cilíndricas, buchas de flange, arruelas de encosto e tiras.Por exemplo, a bucha cilíndrica PAP6040-P14-KS KS tem um diâmetro interno de 60 mm, um diâmetro externo de 65 mm e um comprimento de 40 mm.Outro exemplo é a bucha cilíndrica genérica PAP2020-P14 com diâmetro interno de 20 mm, diâmetro externo de 23 mm e comprimento de 20 mm.A loja online MISUMI também oferece mancais autolubrificantes em material compósito PAP P14, com diversas variantes disponíveis para seleção e configuração.

Tipos disponíveis: Revestimento de flange (PAF), Bucha cilíndrica (PAP), Arruela de encosto (PAW)

Preço de fábrica equivalente a PAP Buchsen na China

Rolamentos autolubrificantes de baixa manutenção e isentos de manutenção

Arbustos
Arbustos
Descrição	Di	Fazer	B
PAP 0203 P14	2	3,5	3
PAP 0303 P14	3	4,5	3
PAP 0304 P14	3	4,5	4
PAP 0305 P14	3	4,5	5
PAP 0306 P14	3	4,5	6
PAP 0403 P14	4	5,5	3
PAP 0404 P14	4	5,5	4
PAP 0406 P14	4	5,5	6
PAP 0410 P14	4	5,5	10
PAP 0505 P14	5	7	5
PAP 0508 P14	5	7	8
PAP 0510 P14	5	7	10
PAP 0606 P14	6	8	6
PAP 0608 P14	6	8	8
PAP 0610 P14	6	8	10
PAP 0710 P14	7	9	10
PAP 0806 P14	8	10	6
PAP 0808 P14	8	10	8
PAP 0810 P14	8	10	10
PAP 0812 P14	8	10	12
PAP 100115 P14	100	105	115
PAP 10050 P14	100	105	50
PAP 10060 P14	100	105	60
PAP 1008 P14	10	12	8
PAP 1010 P14	10	12	10
PAP 1012 P14	10	12	12
PAP 1015 P14	10	12	15
PAP 1020 P14	10	12	20
PAP 11060 P14	110	115	60
PAP 12060 P14	120	125	60
PAP 1208 P14	12	14	8
PAP 1210 P14	12	14	10
PAP 1212 P14	12	14	12
PAP 1215 P14	12	14	15
PAP 1220 P14	12	14	20
PAP 1225 P14	12	14	25
PAP 125100 P14	125	130	100
PAP 130100 P14	130	135	100
PAP 1310 P14	13	15	10
PAP 140100 P14	140	145	100
PAP 14060 P14	140	145	60
PAP 1410 P14	14	16	10
PAP 1412 P14	14	16	12
PAP 1415 P14	14	16	15
PAP 1420 P14	14	16	20
PAP 1425 P14	14	16	25
PAP 150100 P14	150	155	100
PAP 15080 P14	150	155	80
PAP 1510 P14	15	17	10
PAP 1512 P14	15	17	12
PAP 1515 P14	15	17	15
PAP 1520 P14	15	17	20
PAP 1525 P14	15	17	25
PAP 16080 P14	160	165	80
PAP 1610 P14	16	18	10
PAP 1612 P14	16	18	12
PAP 1615 P14	16	18	15
PAP 1620 P14	16	18	20
PAP 1625 P14	16	18	25
PAP 180100 P14	180	185	100
PAP 1810 P14	18	20	10
PAP 1815 P14	18	20	15
PAP 1820 P14	18	20	20
PAP 1825 P14	18	20	25
PAP 200100 P14	200	205	100
PAP 2010 P14	20	23	10
PAP 2015 P14	20	23	15
PAP 2020 P14	20	23	20
PAP 2025 P14	20	23	25
PAP 2030 P14	20	23	30
PAP 2215 P14	22	25	15
PAP 2220 P14	22	25	20
PAP 2225 P14	22	25	25
PAP 2230 P14	22	25	30
PAP 2415 P14	24	27	15
PAP 2420 P14	24	27	20
PAP 2425 P14	24	27	25
PAP 2510 P14	25	28	10
PAP 2515 P14	25	28	15
PAP 2520 P14	25	28	20
PAP 2525 P14	25	28	25
PAP 2530 P14	25	28	30
PAP 2550 P14	25	28	50
PAP 2820 P14	28	32	20
PAP 2830 P14	28	32	30
PAP 300100 P14	300	305	100
PAP 3015 P14	30	34	15
PAP 3020 P14	30	34	20
PAP 3025 P14	30	34	25
PAP 3030 P14	30	34	30
PAP 3040 P14	30	34	40
PAP 3230 P14	32	36	30
PAP 3240 P14	32	36	40
PAP 3520 P14	35	39	20
PAP 3530 P14	35	39	30
PAP 3540 P14	35	39	40
PAP 3550 P14	35	39	50
PAP 4020 P14	40	44	20
PAP 4030 P14	40	44	30
PAP 4040 P14	40	44	40
PAP 4050 P14	40	44	50
PAP 4510 P14	45	50	10
PAP 4530 P14	45	50	30
PAP 4540 P14	45	50	40
PAP 4550 P14	45	50	50
PAP 5020 P14	50	55	20
PAP 5030 P14	50	55	30
PAP 5040 P14	50	55	40
PAP 5060 P14	50	55	60
PAP 5540 P14	55	60	40
PAP 5560 P14	55	60	60
PAP 6030 P14	60	65	30
PAP 6040 P14	60	65	40
PAP 6060 P14	60	65	60
PAP 6070 P14	60	65	70
PAP 6540 P14	65	70	40
PAP 6550 P14	65	70	50
PAP 6560 P14	65	70	60
PAP 6570 P14	65	70	70
PAP 7040 P14	70	75	40
PAP 7050 P14	70	75	50
PAP 7070 P14	70	75	70
PAP 7550 P14	75	80	50
PAP 7560 P14	75	80	60
PAP 8040 P14	80	85	40
PAP 8060 P14	80	85	60
PAP 8080 P14	80	85	80
PAP 8560 P14	85	90	60
PAP 90100 P14	90	95	100
PAP 9060 P14	90	95	60
acima
Arbustos de Flange
Buchas de Flange PAF..
Descrição	Di	Fazer	B
PAF06040 P14	6	8	4
PAF06070 P14	6	8	7
PAF06080 P14	6	8	8
PAF08055 P14	8	10	5,5
PAF08075 P14	8	10	7,5
PAF08095 P14	8	10	9,5
PAF 10070 P14	10	12	7
PAF 10090 P14	10	12	9
PAF 10120 P14	10	12	12
PAF 10170 P14	10	12	17
PAF 12070 P14	12	14	7
PAF 12090 P14	12	14	9
PAF 12120 P14	12	14	12
PAF 12170 P14	12	14	17
PAF 14120 P14	14	16	12
PAF 14170 P14	14	16	17
PAF 15090 P14	15	17	9
PAF 15120 P14	15	17	12
PAF15170 P14	15	17	17
PAF 16120 P14	16	18	12
PAF 16170 P14	16	18	17
PAF 18120 P14	18	20	12
PAF 18170 P14	18	20	17
PAF 18220 P14	18	20	22
PAF 20115 P14	20	23	11,5
PAF 20165 P14	20	23	16,5
PAF 20215 P14	20	23	21,5
PAF25115 P14	25	28	11,5
PAF25165 P14	25	28	16,5
PAF25215 P14	25	28	21,5
PAF 30160 P14	30	34	16
PAF30260 P14	30	34	26
PAF35160 P14	35	39	16
PAF35260 P14	35	39	26
PAF40260 P14	40	44	26
acima
Tiras
Tiras
Descrição	eu	B	S3
PAS 20250 P14	500	250	2,0
PAS 10250 P14	500	250	1,0
PAS 05180 P14	500	180	0,5
PAS 07250 P14	500	250	0,75
PAS 15250 P14	500	250	1,5
PAS 30250 P14	500	250	3,06
PAS 25250 P14	500	250	2,5
acima
Arruelas de encosto
Arruelas de encosto PAW
Descrição	Di	Fazer	S3
PATA 18 P14	18	32	1,5
PATA 20 P14	20	36	1,5
PATA 52 P14	52	78	2,0
PATA 14 P14	14	26	1,5
PATA 26 P14	26	44	1,5
PATA 10 P14	10	20	1,5
PATA 32 P14	32	54	1,5
PATA 22 P14	22	38	1,5
PATA 48 P14	48	74	2,0
PATA 38 P14	38	62	1,5
PATA 42 P14	42	66	1,5
PATA 16 P14	16	30	1,5
PATA 12 P14	12	24	1,5
PATA 28 P14	28	48	1,5
PATA 62 P14	62	90	2,0

Não é possível encontrar a solução desejada para aplicações de mancais autolubrificantes com produtos feitos de materiais isentos de manutenção para todas as funções e aplicações.Para tais tarefas e aplicações, estão disponíveis materiais de baixa manutenção.Neste caso, a superfície deslizante que suporta a carga de desgaste é formulada a partir de uma matriz de PVDF (Fluoreto de Polivinilideno).

Equivalente P1 Gleitlager Permaglide PAP Buchsen

adequado para funcionamento a seco

Gleitlager Permaglide PAP Buchsen Equivalent é um material deslizante robusto e com chumbo com desempenho tribológico máximo.Ele foi projetado para aplicações de funcionamento a seco e sem manutenção, mas também pode ser empregado em sistemas com lubrificação líquida.

Os recursos exclusivos:

• Uso universal
• Baixos valores de atrito, alta resistência ao desgaste
• Desempenho extremamente bom em funcionamento a seco como autolubrificante

Produção de materiais

A massa lubrificante sólida é produzida num processo de mistura especialmente adaptado.Em uma operação paralela e contínua de sinterização, o pó de bronze é sinterizado sobre o aço ou bronze como uma camada deslizante.Isto produz uma camada deslizante com espessura de 0,2 mm a 0,35 mm e volume de poros de aprox.30%.A seguir, as cavidades são preenchidas com lubrificante sólido por meio de rolos de impregnação.

Esta etapa do processo é controlada de tal forma que uma camada de entrada de lubrificante sólido até no máximo.0,03 mm de espessura são produzidos acima da camada deslizante.Em tratamentos térmicos adicionais, as propriedades características do sistema de material são ajustadas e as tolerâncias de espessura necessárias do material compósito são produzidas usando pares de rolos controlados.

Áreas de aplicação preferidas

Equivalente P2 Gleitlager Permaglide PAP Buchsen

lubrificação necessária

Os recursos exclusivos:

• Possibilidade de lubrificação vitalícia
• Baixo desgaste
• Baixa sensibilidade ao carregamento nas bordas
• Boas características de amortecimento
• Insensível ao impacto
• Boa resistência química

Para reduzir o coeficiente de atrito e melhorar a condutividade térmica, aditivos especiais são misturados à matriz.Além disso, a superfície da camada deslizante pode opcionalmente ser equipada com furos de lubrificação para acomodar graxa ou óleo.

Para Permaglide®, rolamentos para requisitos de desempenho extremamente altos, formulou e aplicou uma matriz plástica PEEK (Poly Ketone) que é composta com cargas especiais em nanoescala para melhorar suas propriedades tribológicas.

Semelhante aos rolamentos de motores, as crescentes demandas técnicas e a minimização da folga de instalação determinam os esforços de desenvolvimento dos rolamentos Permaglide®.De acordo com os requisitos do cliente, não apenas as geometrias e formas são desenvolvidas seletivamente, mas também são otimizadas como sistemas de superfície deslizante onde o momento cinético dos pares deslizantes ajustado para a finalidade é levado em consideração.Além disso, os clientes não precisam adaptar o design dos seus conjuntos ao elemento deslizante;o rolamento Permaglide® ajusta-se perfeitamente ao projeto da montagem.
