No domínio das gruas portuárias e terminais, o uso de mancais de deslizamento a seco tornou-se cada vez mais comum devido à sua confiabilidade, durabilidade e operação livre de manutenção. Entre esses mancais, PAP10 e PAP20 são dois tipos comumente especificados que oferecem desempenho excepcional em ambientes exigentes.

Os caminhos de deslizamento, que são componentes essenciais desses mancais, desempenham um papel crucial para garantir uma operação suave e eficiente. Para aprimorar ainda mais o desempenho desses caminhos de deslizamento, as tiras PAS são frequentemente utilizadas como escolha de material. As tiras PAS são projetadas especificamente para aplicações de alta carga, como gruas portuárias e terminais, e são conhecidas por sua excelente resistência ao desgaste e propriedades de baixo atrito.

O uso de tiras PAS nas buchas dos mancais PAP10 e PAP20 ajuda a reduzir significativamente o atrito e o desgaste, prolongando assim a vida útil dos mancais e reduzindo a necessidade de manutenção. Isso, por sua vez, leva a custos operacionais mais baixos e maior produtividade para os operadores de gruas portuárias e terminais.

Além de seus benefícios de desempenho, as tiras PAS também oferecem excelente resistência à corrosão, tornando-as adequadas para uso em ambientes marinhos agressivos. Isso garante que os mancais possam continuar a operar de forma confiável, mesmo nas condições mais desafiadoras.

No geral, a combinação de mancais PAP10 e PAP20 com material de tiras PAS em buchas de gruas portuárias e terminais representa um avanço significativo em termos de desempenho, durabilidade e operação livre de manutenção. Essa tecnologia está prestes a se tornar uma escolha padrão para os operadores de gruas que buscam melhorar sua eficiência e lucratividade.

Mancais de Deslizamento a Seco | Bucha de Aço Enrolado

Mancais lisos, mancais de manga, mancais de manga com flange e mancais de encosto feitos sob encomenda na China. Para diâmetro do eixo, comprimento, capacidade de carga radial dinâmica, ID, para ID da carcaça, OD, temperatura máxima, encontre buchas de manga.

Os mancais lisos VIIPLUS são a fonte completa para seus produtos de bucha de manga e mancais autolubrificantes. Encomende online tamanhos de estoque e tamanhos personalizados. Sem peças móveis, os mancais lisos são o tipo mais simples de mancal. Em comparação com mancais de esferas e rolos, eles geralmente suportam temperaturas mais altas e têm melhor desempenho em ambientes sujos.

Bucha de manga para gruas portuárias e terminais para ventos fortes, raios UV, água salgada e temperaturas extremas

Materiais de mancais lisos Bucha PAP10 PAP20 Tiras de mancais lisos, caminhos de deslizamento Tiras PAS Material em detalhes  Tira métrica Streifen, Gleitbahnen | VSB-10


Tiras VSB-10, caminhos de deslizamento PAS



Tabela de Conteúdo
Informações sobre o material
Produção de mancais lisos
Características: livre de manutenção e robusto
Composição do material
Modelos e tabelas de dimensões
Mais informações

Material do mancal liso   produção

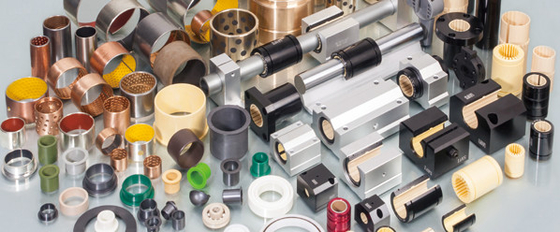

Os designs padrão são:







Buchas PAP...

Buchas cilíndricas

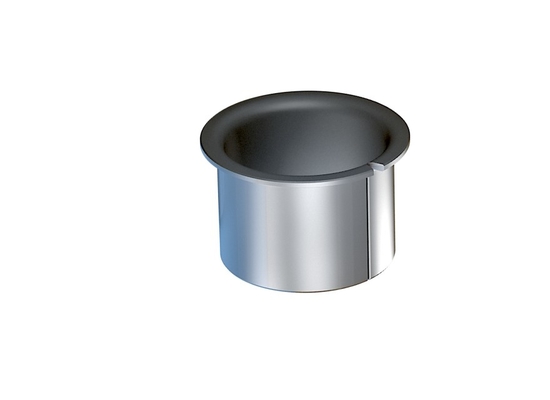

Revestimentos de flange PAF..

Buchas de colar







Arruelas de encosto PAW..

Arruelas de encosto







Tiras





Características do material das tiras VSB-10



• Tendência de aderência-deslizamento muito baixa
• Baixo desgaste
• Boa resistência química
• Baixo valor de atrito
• Sem tendência a soldar ao metal
• Extremamente resistente ao inchaço
• Não absorve água



Áreas de aplicação preferidas



• Operação livre de manutenção em condições de funcionamento a seco
• Movimentos rotativos ou oscilantes
• Até uma velocidade de 2 m/s
• Movimentos lineares
• Faixa de temperatura -200 °C a 280 °C



Composição do material



Composição do material das tiras



Sistema de camadas 10 tiras



1. Camada de rodagem

matriz com agente de volume¹
Espessura da camada [mm]:	máx. 0,03

2. Camada de deslizamento

Estanho-chumbo-bronze
Espessura da camada [mm]:	0,20–0,35
Volume de poros [%]:	aprox. 30

3. Costas do mancal

Aço
Espessura do aço [mm]:	Variável
Dureza do aço [HB]:	100–180





1 Os poros da camada de deslizamento também são preenchidos com esta massa lubrificante.

---



Modelos e tabelas de dimensões



com dorso de aço, livre de manutenção





Se essas seções de material forem usadas para criar caminhos de deslizamento, elas terão as seguintes funções principais:



• Absorver e transferir forças atuando verticalmente na superfície de contato
• Fixar os componentes móveis uns aos outros
• Garantir a precisão da orientação para movimentos axiais durante toda a vida útil

Estrutura


1. /Espessura da mistura de fibra 0,01~0,03mm. É a superfície de contato para o eixo rotativo. Minúsculas partículas da camada e o material de bronze sinterizado se combinam para criar um filme lubrificante sólido, que reveste o eixo.

2. Espessura do pó de bronze sinterizado 0,20*0,35mm, Uma composição especial de cobre em pó é fundida termicamente ao dorso de aço. Esta camada de contato atua como uma âncora para a camada e conduz o acúmulo térmico para longe das superfícies do mancal.

3. Dorso de aço de baixo carbono. Definindo a base das buchas, o dorso de aço oferece estabilidade excepcional, capacidade de carga e características de dissipação de calor.

Dados técnicos

· Material de bucha autolubrificante de compósito metal-polímero
· Dorso de aço + Sinterizado de bronze poroso +
· + Chumbo

​

Microseção

Camada de deslizamento + Chumbo   Sinterizado de bronze poroso Dorso de aço

Propriedades do mancal

Disponibilidade

Formas de mancais disponíveis em dimensões padrão

· Buchas cilíndricas
· Buchas flangeadas
· Arruelas de encosto
· Arruelas flangeadas
· Placas deslizantes

Mancais métricos e buchas imperiais feitas sob encomenda: formas de buchas padrão em dimensões especiais, meia-buchas, formas especiais obtidas por estampagem ou desenho profundo, designs de buchas personalizados





Este material atende aos critérios exigentes para longa vida útil e desempenho livre de manutenção com ou sem lubrificação.

Automotivo: tratores, colheitadeiras, pulverizadores, máquinas de terraplanagem, motoniveladoras e outras máquinas de construção, máquinas automotivas, usos específicos em cilindros de direção hidráulica, arruelas de encosto da direção, freios a disco, pinças e pistões, amortecedores, articulação do regulador, motor do limpador de para-brisa, conjuntos de engrenagens de inclinação...
Máquinas de escritório: máquinas de fotocópia, máquinas de escrever, classificadores de correio, sistemas de medidores de postagem, impressoras de terminais de computador e equipamentos periféricos, dispositivos de impressão automática, máquinas de processamento de correio...
Hidráulica e válvulas: bombas, incluindo engrenagens, rotativas, água, pistão axial e outros tipos, esferas, borboletas, válvulas de gaveta, vapor e outras válvulas e munhões de válvulas...
Eletrodomésticos: gravadores, refrigeradores, condicionadores de ar, limpadores, polidores, máquinas de costura, fornos, lava-louças, máquinas de lavar roupa... E manuseio de materiais, motor marítimo, embalagem, equipamentos têxteis, ferramentas... etc.
