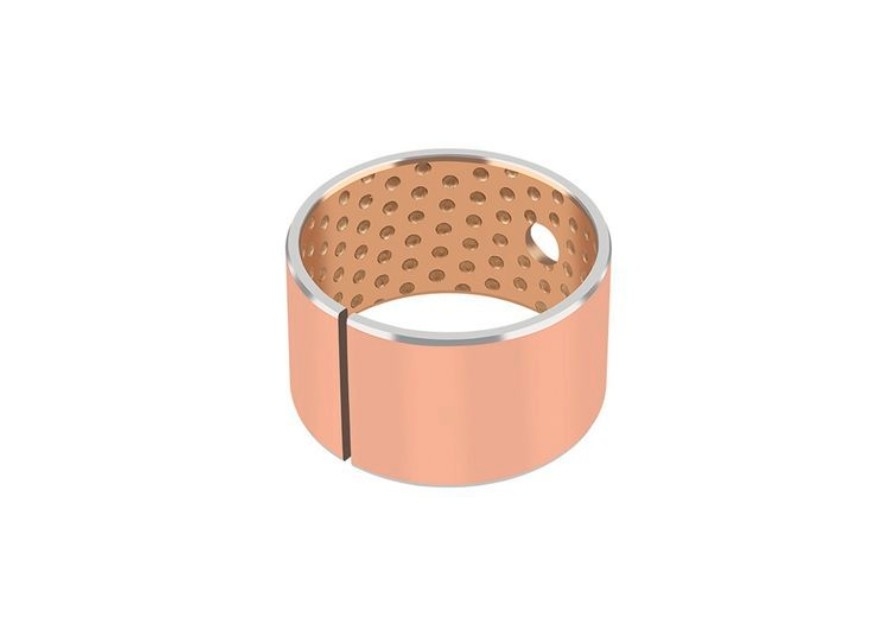

Estes rolamentos de aço são revestidos com cobre ou estanho para melhorar a resistência ao desgaste e a lubrificação.que representa uma liga à base de cobre contendo 10% de chumbo e 10% de estanhoO revestimento melhora ainda mais o desempenho do rolamento, reduzindo o atrito e o desgaste,prolongar a sua vida útil.
Máquinas de construção civil, máquinas agrícolas (carregamento por impacto)
|
Pb ((%) |
Fe ((%) |
Ni(%) |
Zn ((%) |
Cu ((%) |
|---|---|---|---|---|
|
8.0-11.0 |
¥0.25 |
¥1.5 |
¥2.0 |
78.0-87.0 |
SN: 9.0-11.0
Sb: ¥0.5
impurezas
|
Referência do código padrão de material dos revestimentos bimetais |
||||
|
Materiais |
Composição da liga |
Dureza da liga |
Padrão internacional |
|
|
BUSHINGS BIMETAL |
CuPb10Sn10 |
80 ~ 120HB |
JIS-LBC3, JIS-LBC3, SAE-797, DIN CuPb10Sn, UNS C93700, CLEVITE F100. |
|
|
CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. |
||||
|
CuPb24Sn4 |
45 ~ 70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DIN CuSn6 ((2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. |
||
|
Tipo de produto:
|

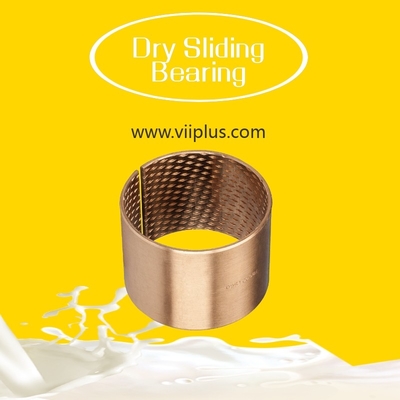

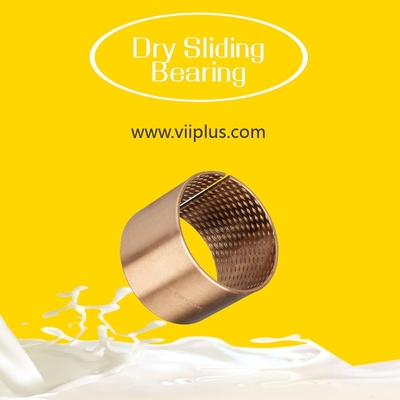

Rolamentos deslizantes a seco
|
|
Aplicação:
|
máquinas de elevação, máquinas de mineração,
máquinas florestais, máquinas agrícolas, etc. |
|
Materiais:
|
CuSn8P
|
|
Densidade:
|
80,8 g/cm3
|
|
Carga dinâmica máxima:
|
100 N/mm2
|
|
Velocidade linear máxima (grease):
|
2 m/s
|
|
Valor máximo PV da graxa:
|
2.8N/mm2·m/s
|
|
Força de pressão
|
> 460 N/mm2
|
|
Resistência ao rendimento N/mm2
|
> 280N/mm2
|
|
Dureza:
|
90 a 150
|
|
Eixo de acasalamento
|
Dureza ≥ 50, rugosidade 0,4-1.0
|
|
Temperatura de funcionamento
|
-40°C a +150°C
|
|
Coeficiente de atrito
|
0.06 ~ 0.15
|
|
Coeficiente de expansão linear
|
18.5×10-6/K
|
|
coeficiente de condução térmica
|
58W/m·K
|
|
Além do catálogo de produtos padrão é exibido, fornecemos produto não padrão ou para encomendar de acordo com os requisitos do cliente. |
|
| MATERIAL BASE | DURANÇA | TEMPERATURA Distancia |
Resistência | Velocidade de deslizamento Limitação |
|---|---|---|---|---|
| CuSn8P0.3 / CuSn6.5P0.1 | HB90 HB120 | -100°C +200°C | 60 N/mm2× m/s | 2.5 m/s |
Rolamentos resistentes ao desgaste fabricados em fita de bronze maciço com perfuração para aplicações lubrificadas
Melhoria do desempenho em comparação com os rolamentos de bronze PVB092: reservatórios de gordura maiores aumentam os intervalos de manutenção, a sujeira e os detritos são varridos para as perfurações, reduzindo assim o desgaste
Performance ótima sob cargas relativamente elevadas e baixas velocidades
| GERAL | Unidade | Valor | |
| Carga máxima, p |
Estática Dinâmica |
N/mm2 N/mm2 |
120 40 |
| Temperatura de funcionamento |
Min. Max. |
°C °C |
- Quarenta. 150 |
