| Nome da marca: | Bimetal Bearings |
| Número do modelo: | aço + AlSn20Cu |
| MOQ: | Negociável |
| preço: | negociável |
| Condições de pagamento: | união ocidental, T/T, Moneygram |
| Capacidade de abastecimento: | bucha bimetálica de moldação, China, fabricantes, fornecedores, fábrica, auto por atacado, métrico q |

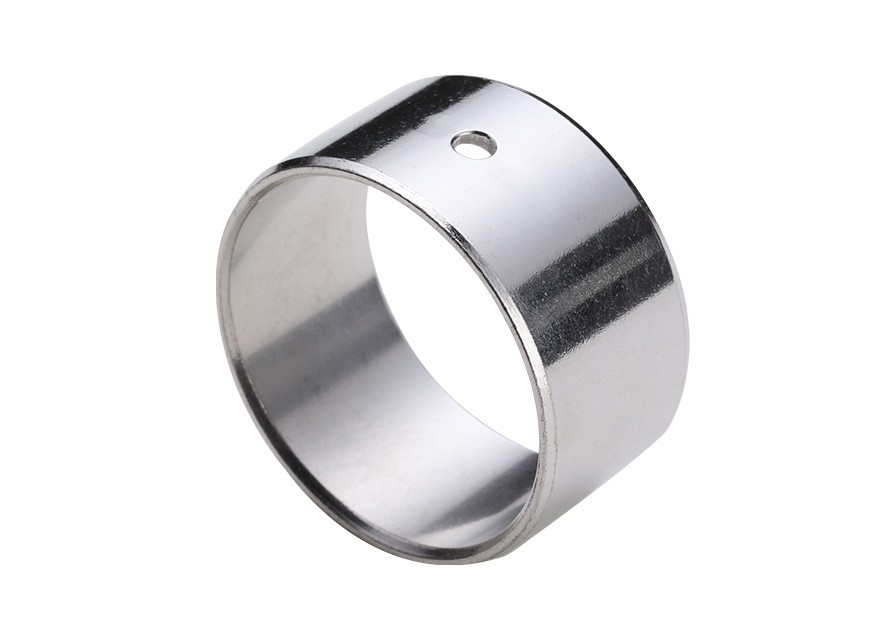

Os rolamentos de alumínio de estanho alto e as buchas de sulco, especificamente a variante AlSn20Cu, são uma alternativa avançada às buchas tradicionais.Estes rolamentos oferecem um desempenho superior e durabilidade em uma ampla gama de aplicações industriais.
O elevado teor de estanho na liga de alumínio proporciona uma excelente resistência ao desgaste e proteção contra a corrosão, garantindo uma vida útil mais longa e reduzidos requisitos de manutenção.A adição de cobre aumenta ainda mais as propriedades mecânicas do material, tornando-o adequado para aplicações de alta carga e alta velocidade.
O design de ranhuras das buchas permite uma instalação mais fácil e uma lubrificação melhorada, reduzindo o atrito e a geração de calor durante a operação.Este projeto também melhora a integridade estrutural das buchas, proporcionando apoio e estabilidade adicionais.
A substituição de buchas por rolamentos de alumínio de estanho alto e buchas de sulco é uma atualização econômica e que melhora o desempenho.Estes rolamentos são compatíveis com muitos projetos existentes e podem ser facilmente integrados em novos sistemas.
No geral, os rolamentos de alumínio de estanho alto e as buchas de sulco AlSn20Cu são uma solução confiável e durável para aplicações industriais que exigem resistência e desempenho de desgaste superiores.
Material Babbit/Alumínio,Material:Backmetal -Aço de baixo carbonoMaterial de revestimento Liga de alumínio e estanhoAlsn20cu"Obtenha uma cotação grátis para a sua habitação "Bore & Shaft Dia, Lock Joint, Stamp Bronze Logo Bushing Marking.
A camada deslizante pode ser mecanizada com sulcos lubrificantes e/ou com entradas de graxa,buchas de alumínio e bronze.
Ligação de alumínio e estanho Alsn20cu Reforço de aço feito sob encomenda online da China.Lanças bimetais de alumínio e estanho.Os tipos de ligação de bronze incluem CuPb24Sn(SAE49),CuPb24Sn4(SAE794),CuPb10Sn10(SAE792),CuPb30 ((SAE48) etc.Temos uma linha capaz de fabricar uma liga de cobre, chumbo e estanho.
| Rolamento de metal branco padrão, manutenção pesada | |||
| Detalhes Técnicos | |||
| Capacidade estática de carga específica | a ≤ 100 [N/mm2] | Deformação de temperatura | -10°C a +200°C |
| Dinâmica da capacidade de carga específica | a ≤ 70 [N/mm2] | ||
| Velocidade de deslizamento | ≤ 25 [m/s] | Valor PV máximo | 6.0 [N/mm2 x m/s] |
| Valor de atrito | 00,08 [μ] a 0,17 [μ] dependendo da lubrificação | ||
| Materiais | |||
| Material de apoio | De aço, revestido de estanho | Camada deslizante | AlSn20Cu |
| Detalhes sobre a tolerância | |||
| Habitação Ø | H7 | Tolerância do eixo | f7 a h8 |
| Arbusto do interior do Ó após a montagem | H9 | ||
| Material do eixo | |||
| Acero, endurecido ou não temperado | |||
| Roughness da superfície ≤ Ra 0.8 | |||
| Propriedades | |||
| Para altas velocidades de rotação numa aplicação selada e lubrificada com óleo. | |||
| Área de aplicação | |||
| Alta velocidade de deslizamento, construção do motor | |||
| Manutenção | |||
| Trata-se de um rolamento de deslizamento composto de manutenção obrigatória, necessária lubrificação com óleo ou graxa. | |||
| CONSELHO DE MONTAGEM | |||
| Habitação | Convexidade de montagem min. 1,5 mm x 15-45° | ||
| Fator de pressão | Convexo de montagem 5 mm x 15°, bordas arredondadas | ||
| É aconselhável a aplicação de um mandril de fixação, podendo ser necessária a lubrificação da superfície exterior com graxa durante a montagem. | |||
Liga de alumínio e estanho para aplicações hidrodinâmicas.
Material de suporte Aço, revestido de estanho, revestido de estanho, brilhante, mate
Camada deslizante de alumínio
Detalhes da tolerância
Habitação Ø H7
Buscas do interior do Ó após a montagem do H9
Tolerância do eixo f7 ou h8
Material do eixo
Camada de suporte de alumínio / estanho, Esta camada de 0,2-0,5 mm de espessura é com a dureza de HB30-50, fornece excelente propriedade anti-convulsão, boa capacidade de incorporação e adaptabilidade.Este tipo de material é adequado para aplicação em motores de baixa a média carga.
Aço+AlSn20Cu
Rolamentos de alumínio de estanho elevado
Alto Couro de Alumínio de Estaca, a liga de superfície AISn20Cu produtos de material.boas propriedades de deslizamento e outras características.
O produto comumente utilizado para rolamentos de motores de combustão interna de pequena e média potência, rolamentos de motores de trem, buchas de acabamento de ar máquina, substituir produtos inovadores.
Arbusto recto
Rolamentos de flange
Placa de empuxo
Máquina de lavar
Produtos feitos sob medida
Tipos de ranhuras e de caladas
| Dados | Grau | BIMETAL Rolamentos de alumínio de estanho elevado |
| Materiais | Aço+AlSn20Cu | |
| Aplicações | Aplicação: eixo principal do motor de alta velocidade e carga pesada e compressor de ar, máquina de refrigeração, etc. | |
| Carga dinâmica máxima P N/mm2 | 90 | |
| Velocidade máxima da linha V | Greases Lubrificação m/s | - |
| Lubrificação por óleo m/s | > 15 | |
| Valor PV máximo | Greases Lubrificação m/s N/mm2·m/s | - |
| Lubrificação por óleo m/s N/mm2·m/s | 8 | |
| Coeficiente de atrito u | Lubrificação de graxas | - |
| Lubrificação a óleo | 0.04~0.12 | |
| Eixo de acasalamento | Dureza HRC | ≥ 270 |
| Roughness Ra | 0.16 a 0.63 | |
| Temperatura de funcionamento °C | Lubrificação de graxas | 150 |
| Lubrificação a óleo | 250 | |
| Dureza da camada de liga HB | 30 ~ 40 | |
| Conductividade térmica W/mk | 47 | |
| Coeficiente de expansão linear | 18×10-6/K | |
| Além dos produtos padrão mostrados no catálogo, você também pode fornecer produtos não padrão ou encomendar de acordo com os requisitos do cliente. | ||
Máquina de engenharia: braço inferior, roda de tração, roda de reboque, nó do volante, polea de tensão.Automóvel: eixo de trilho, vara de ligação, balanço de válvula, eixo de camas, caixa de engrenagens, motor de combustão interna.E a placa de atrito da bomba do pistão, placa de atrito da bomba de engrenagem.
Material Aço+AlSn20Cu
Dimensões padrão Rolamentos
Tolerâncias de espessura mecanizada e não mecanizada
| Espessura nominal | Tolerâncias+ da série B (não maquináveis) | Tolerâncias da série C (não maquináveis) |
| 1 | -Não.025 | 0.25 |
| 0.15 | ||
| 1.5 | -Não.03 | 0.25 |
| 0.15 | ||
| 2 | -Não.035 | 0.25 |
| 0.15 | ||
| 2.5 | -Não.04 | 0.3 |
| 0.15 | ||
| 3 | -Não.045 | 0.3 |
| 0.15 | ||
| 3.5 | -Não.05 | 0.3 |
| 0.15 |
Fitas bimetais, pó de cobre, pó livre de chumbo, fita revestida de bimetal, fita bimetal sinterizada, pó de liga de cobre, tiras de liga de cobre sinterizadas, tiras de liga de cobre sinterizadas, rolamentos de motor,Máquina de limpeza de bucha e de empuxo
