| Nome da marca: | VIIPLUS Sleeve & Bearing |
| Número do modelo: | Alternativa cilíndrica métrica de Metal-Polymer Low Friction Plain Bearings Bush |
| MOQ: | 50 Piece / Pieces |
| preço: | negociável |
| Condições de pagamento: | T/T, L/C, Western Union, |
| Capacidade de abastecimento: | Special personalizado lubrificando a fabricação das buchas |

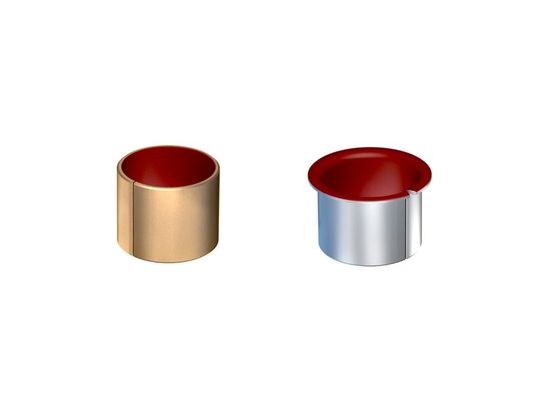

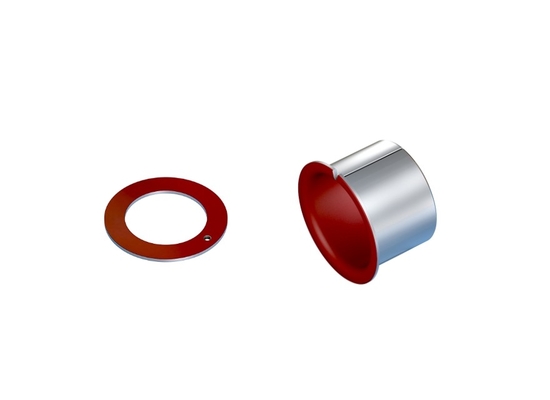

Os rolamentos planos de polímero com suporte de aço com um projeto de tipo flange são especialmente adequados para lubrificação com óleo hidráulico.assegurar um desempenho fiável em vários sistemas hidráulicosO suporte de aço proporciona uma resistência e estabilidade adicionais, enquanto o material garante uma operação suave e uma lubrificação eficiente.O design do tipo de flange permite uma fácil instalação e integração em máquinas hidráulicasEm geral, estes rolamentos são uma escolha ideal para aplicações de lubrificação com óleo hidráulico, proporcionando alto desempenho e durabilidade.
DIN 1494 / ISO 3547 Também disponível: livre de chumbo!Dimensões especiais só estão disponíveis mediante pedido.É um rolamento deslizante seco com uma camada deslizante de . Portanto, não é necessária lubrificação.Mas é adequado para aplicações lubrificadas (como lubrificação de óleo hidráulico).
A VIIPLUS oferece uma vasta gama de rolamentos deslizantes para satisfazer as suas necessidades.Somos capazes de resolver quase todos os problemas de rolamentos deslizantes secos.
Rolamentos planos: aparência e caracterização dos danos dos rolamentos hidrodinâmicos metálicos.
| Nome do produto | Cobre de aço |
| Capacidade máxima de carga | Carga estática 250 N/mm2; carga dinâmica 140 N/mm2 |
| Velocidade máxima de carga | Fricção seca 2,5 m/s; lubrificação por óleo 5,0 m/s |
| Valor máximo PV | Fricção seca 3,6 N/mm2 m/s; lubrificação por óleo 50 N/mm2 m/s |
| Coeficiente de atrito | Fricção seca 0,08~0,20; lubrificação por óleo 0,02~0.07 |
| Temperatura de trabalho | -195°C~+280°C |
| Conductividade térmica | 42w/m k |
| Processo de produção | Corte de material ~ Sinterização de bronze ~ Sinterização de ~ dimensionamento ~ enrolamento ~ acabamento de superfície ~ embalagem |
| Características da aplicação | Auto-lubrificação, baixo desgaste, baixo atrito, baixo ruído, boas características de deslizamento, livre de Pb |
Casamento ØH7 Arbusto interno-Ø após montagem H9 Tolerância do eixo f7 a h8
Tipo de rolamentos auto lubrificantes
Gráfico de tamanho da bucha
| Di (mm) | Do (mm) | Sfl (mm) | Dfl (mm) | B (mm) | rolamento | eixo | Diâmetro máximo (mm) | Diâmetro mínimo (mm) | O espaço livre máximo ((mm) | A distância mínima ((mm) | |
| BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB3016DU | 30 | 34 | 1.95 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3026DU | 30 | 34 | 1.95 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3516DU | 35 | 39 | 1.95 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB3526DU | 35 | 39 | 1.95 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB4016DU | 40 | 44 | 1.95 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4026DU | 40 | 44 | 1.95 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
| BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
Construção de máquinas e instalações, transformação têxtil e máquinas agrícolas, bombas hidráulicas, indústria automóvel
tecnologia de rolamentos deslizantes e buchas
1. sem lubrificação com óleo ou com menos lubrificação com óleo, adequado para locais onde é impossível adicionar óleo ou é difícil adicionar óleo. Pode ser usado sem manutenção ou com menos manutenção.
2.Boa resistência ao desgaste, pequeno coeficiente de atrito e longa vida útil.
3Existe uma elasticidade adequada, que pode distribuir a tensão numa superfície de contacto mais larga e melhorar a capacidade de suporte do rolamento.
4Os coeficientes de atrito estático e dinâmico são semelhantes, o que pode eliminar o arrasto a baixa velocidade, garantindo assim a precisão de funcionamento da máquina.
5Pode fazer a máquinareduzir as vibrações, reduzir o ruído, prevenir a poluição e melhorar as condições de trabalho.
6O filme de transferência pode ser formado durante o movimento para proteger o eixo de atrito sem morder o eixo.
7A dureza do eixo de atrito é baixa e podem ser utilizados mais eixos sem tratamento de temperamento, reduzindo assim a dificuldade de processamento de peças relacionadas.
8Estrutura de parede fina, peso leve, pode reduzir o volume mecânico.
9Uma variedade de metais pode ser galvanizado na parte de trás do aço, que pode ser utilizado em meios corrosivos; tem sido amplamente utilizado em peças deslizantes de várias máquinas.
