| Nome da marca: | bimetal |
| Número do modelo: | Bronze de carregamento bimetálico |
| MOQ: | 800 partes/partes (Mínimo Ordem) |
| preço: | $0.20 - $2.00 / Pieces ,Negotiable |
| Condições de pagamento: | TT adiantado |
| Capacidade de abastecimento: | bucha bimetálica de moldação, China, fabricantes, fornecedores, fábrica, auto por atacado, métrico q |

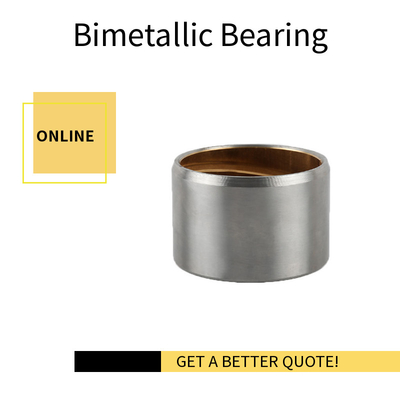

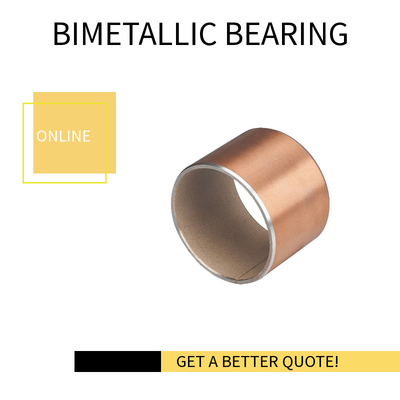

Os arbustos cilíndricos métricos de bronze com rolamento bimetálico são componentes de engenharia de precisão que oferecem resistência ao desgaste e durabilidade superiores em uma ampla gama de aplicações.Estas buchas são construídas usando um projeto bimetálico, geralmente combinando um suporte de aço com uma cobertura de liga de bronze.
A liga de bronze, muitas vezes CuSn10Pb10 ou uma composição semelhante, fornece excelentes propriedades de auto-lubrificação e resistência ao desgaste, corrosão e fadiga.Isto permite que as buchas para manter uma superfície lisa e confiável para componentes rotativos para operar em, mesmo sob cargas pesadas e condições de alta velocidade.
O projeto cilíndrico métrico dessas buchas garante um ajuste e alinhamento precisos em eixos e alojamentos de tamanho métrico. Esta precisão permite reduzir o atrito, vibração e ruído,Resultando em uma melhor eficiência e maior vida útil.
Os arbustos cilíndricos métricos de bronze com rolamento bimetálico são comumente usados em máquinas industriais, componentes automotivos e outras aplicações exigentes onde a confiabilidade e durabilidade são cruciais.São adequados para aplicações com cargas variáveis, velocidades e condições de funcionamento, tornando-os uma escolha versátil e fiável para uma ampla gama de indústrias.
Quer precise de substituição de buchas desgastadas, quer esteja à procura de buchas novas para uma nova máquina, os buchas cilíndricos métricos de bronze com rolamento bimetálico oferecem uma excelente solução.Entre em contato com seu fornecedor de confiança hoje para saber mais sobre esses componentes de engenharia de precisão e como eles podem melhorar o desempenho de seu equipamento.
Tipo de bucha: manga; Dimensões: Unidades de projeto: métrica; Material:RolamentosSuperfície: Bronze com chumbo (linhado)RolamentosSuperfície); Corpo: Aço; Adicional.

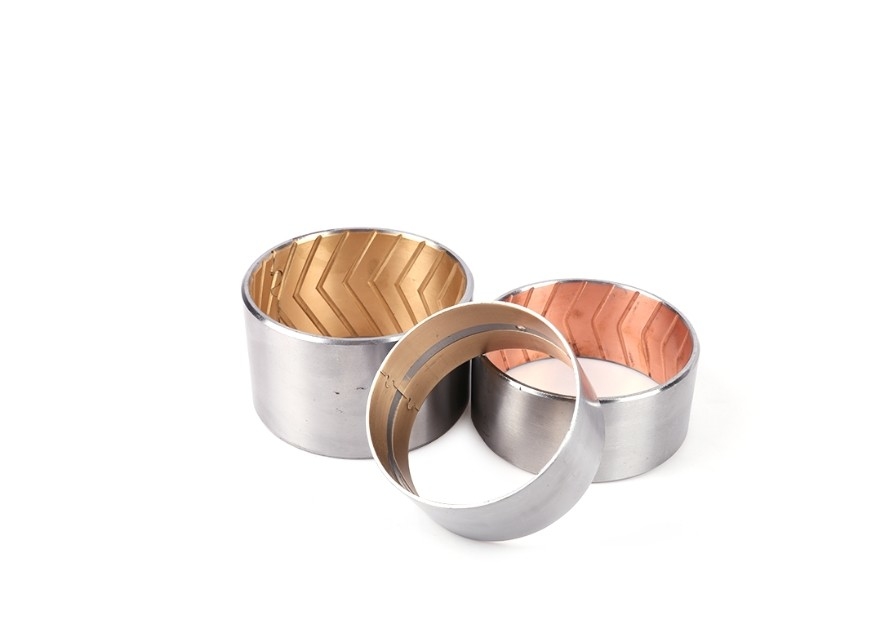

rolamentos bimetálicosAs buchas de bronze com apoio de aço são ideais para aplicações com cargas elevadas e condições de funcionamento ásperas.
O rolamento bimetálico é feito de aço sinterizado com CuPb10Sn10 ou CuSn6Zn6Pb3 como camada de revestimento.Este tipo de buchas apresenta o seu melhor desempenho entre buchas feitas de material de liga de cobre-chumbo nesta gama de produtosÉ mais adequado para velocidades médias e condições de alto impacto.
| Ligação de chumbo de bronze | CuPb10Sn10 ou CuSn6Zn6Pb3 | ||
| Capacidade de carga | 65 N/mm2 | Liga de dureza | HB70~100 |
| Temperatura máxima | 260°C | ||
Aço suportado por um material de rolamento de revestimento de bronze de chumbo para aplicações lubrificadas com óleo.É amplamente utilizado em aplicações automotivas, como compressores, direcção, direcção assistida, rolamentos dos pedais, arbusto, pivô de porta traseira, equipamento mecânico de manipulação e elevação, motores hidráulicos, máquinas agrícolas, etc.
| Composições químicas | |||
| Materiais | Composição da liga | Padrão internacional | Dureza da liga |
| BIMETÁLICOS BUSHINGS 800 | A partir de 1 de janeiro de 2017, o número de unidades da unidade de produção deve ser alterado para: | CuPb10Sn10 | HB70-100 |
| BIMETÁLICOS 720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
| BIMETÁLICOS 700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
| BIMETÁLICOS 20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| Tecnologia, dados | ||||
| Carga máxima. | Estática | 120N/mm2 | Dureza da liga | 240 N/mm2 |
| Dinâmica | 60N/mm2 | Temporário. | -40°C~+250°C | |
| Velocidade máxima (lubricada) | 2 m/s | Coeficiente de atrito | 0.08 a 0.20 | |
| Max. PV | 2.8N/mm2*m/s | Conductividade térmica | 60W (m*k) - 1 | |
| Rompendo a carga | 350 N/mm2 | Coeficiente de expansão térmica | 14*10-6*k-1 | |
Bimetal Material de bucha feito de bronze com chumbo apoiado com aço bimetal, que é adequado para aplicações lubrificadas com óleo Este material tem uma alta capacidade de carga e boas propriedades de fadiga.É amplamente utilizado em aplicações automotivas, como compressores, engrenagens de direcção, direcção auxiliar, buchas de pedal, buchas de pinha, truniões de porta traseira, equipamento mecânico de movimentação e elevação, motores e bombas hidráulicas, máquinas agrícolas, etc.
1.Capa de bronze sinterizado bi-metálico: boa resistência ao desgaste e excelente capacidade de carga.
2Apoio de aço: ao estabelecer as bases das buchas, o apoio de aço oferece uma estabilidade excepcional, características de carga e dissipação de calor.
|
Di |
DO |
Estação DS h8 |
Habitação H7 DH | Identificação após Di fixo, a |
CD de autorização |
Espessura da parede S3 |
Furo de óleo dL |
B 0 -Não.40 |
||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | ||||||||
| 10 | 12 | 10 a 0.022 | 12 + 0.018 |
+0.148 +0.010 |
0.170 0.010 |
0.995 0.935 |
4 |
Bimatal Bushing-800 1010 | Bimatal Bushing-800 1015 | Bimatal Bushing-800 1020 | ||||
| 12 | 14 | 12 a 0.027 | 14 + 0.018 |
0.175 0.010 |
Bimatal Bushing-800 1210 | Bimatal Bushing-800 1215 | Bimatal Bushing-800 1220 | |||||||
| 14 | 16 | 14 a 0.027 |
+0.018 16 |
Bimatal Bushing-800 1410 | Bimatal Bushing-800 1415 | Bimatal Bushing-800 1420 | ||||||||
| 15 | 17 | 15 a 0.027 |
+0.018 17 |
Bimatal Bushing-800 1510 | Bimatal Bushing-800 1515 | Bimatal Bushing-800 1520 | ||||||||
| 16 | 18 | 16 a 0.027 |
+0.018 18 |
Bimatal Bushing-800 1610 | Bimatal Bushing-800 1615 | Bimatal Bushing-800 1620 | ||||||||
| 18 | 20 | 18 a 0.027 |
+0.021 20 |
+0.151 +0.010 |
0.178 0.010 |
Bimatal Bushing-800 1810 | Bimatal Bushing-800 1815 | Bimatal Bushing-800 1820 | Bimatal Bushing-800 1825 | |||||
| 20 | 23 | 20 a 0.033 |
+0.021 23 |
+0.161 +0.020 |
0.194 0.020 |
1.490 1.430 |
Bimatal Bushing-800 2010 | Bimatal Bushing-800 2015 | Bimatal Bushing-800 2020 | Bimatal Bushing-800 2025 | ||||
| 22 | 25 | 22 a 0.033 |
+0.021 25 |
6 |
Bimatal Bushing-800 2210 | Bimatal Bushing-800 2215 | Bimatal Bushing-800 2220 | Bimatal Bushing-800 2225 | ||||||
| 24 | 27 | 24 a 0.033 |
+0.021 27 |
Bimatal Bushing-800 2410 | Bimatal Bushing-800 2415 | Bimatal Bushing-800 2420 | Bimatal Bushing-800 2425 | Bimatal Bushing-800 2430 | ||||||
| 25 | 28 | 25 a 0.033 |
+0.021 28 |
Bimatal Bushing-800 2515 | Bimatal Bushing-800 2520 | Bimatal Bushing-800 2525 | Bimatal Bushing-800 2530 | |||||||
| 26 | 30 | 26 a 0.033 |
+0.021 30 |
+0.181 +0.040 |
0.214 0.040 |
1.980 1.920 |
Bimatal Bushing-800 2615 | Bimatal Bushing-800 2620 | Bimatal Bushing-800 2625 | Bimatal Bushing-800 2630 | ||||
| 28 | 32 | 28 a 0.033 |
+0.025 32 |
+0.185 +0.040 |
0.218 0.040 |
Bimatal Bushing-800 2815 | Bimatal Bushing-800 2820 | Bimatal Bushing-800 2825 | Bimatal Bushing-800 2830 | Bimatal Bushing-800 2840 | ||||
| 30 | 34 | 30 a 0.033 |
+0.025 34 |
Bimatal Bushing-800 3015 | Bimatal Bushing-800 3020 | Bimatal Bushing-800 3025 | Bimatal Bushing-800 3030 | Bimatal Bushing-800 3040 | ||||||
| 32 | 36 | 32 a 0.039 |
+0.025 36 |
0.224 0.040 |
Bimatal Bushing-800 3215 | Bimatal Bushing-800 3220 | Bimatal Bushing-800 3225 | Bimatal Bushing-800 3230 | Bimatal Bushing-800 3240 | |||||
| 35 | 39 | 35 a 0.039 |
+0.025 39 |
Bimatal Bushing-800 3520 | Bimatal Bushing-800 3525 | Bimatal Bushing-800 3530 | Bimatal Bushing-800 3540 | Bimatal Bushing-800 3550 | ||||||
| 38 | 42 | 38 a 0.039 |
+0.025 42 |
8 |
Bimatal Bushing-800 3820 | Bimatal Bushing-800 3825 | Bimatal Bushing-800 3830 | Bimatal Bushing-800 3840 | Bimatal Bushing-800 3850 | |||||
| 40 | 44 | 40 a 0.039 |
+0.025 44 |
Bimatal Bushing-800 4020 | Bimatal Bushing-800 4025 | Bimatal Bushing-800 4030 | Bimatal Bushing-800 4040 | Bimatal Bushing-800 4050 | ||||||
|
Di |
DO |
Estação DS h8 |
Habitação H7 DH | Identificação após Di fixo, a |
CD de autorização |
Espessura da parede S3 | Furo de óleo dL |
B 0 -Não.40 |
|||||||
| 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45 a 0.039 | 50+0.025 |
+0.225 +0.080 |
0.264 0.080 |
2.460 2.400 |
8 |
Bimatal Bushing-800 4525 | Bimatal Bushing-800 4530 | Bimatal Bushing-800 4540 | Bimatal Bushing-800 4550 | ||||
| 50 | 55 | 50 a 0.039 | 55+0.030 |
+0.230 +0.080 |
0.269 0.080 |
Bimatal Bushing-800 5030 | Bimatal Bushing-800 5040 | Bimatal Bushing-800 5050 | Bimatal Bushing-800 5060 | ||||||
| 55 | 60 | 55 a 0.046 | 60 + 0.030 |
0.276 0.080 |
Bimatal Bushing-800 5530 | Bimatal Bushing-800 5540 | Bimatal Bushing-800 5550 | Bimatal Bushing-800 5560 | |||||||
| 60 | 65 | 60 a 0.046 |
+0.030 65 |
Bimatal Bushing-800 6030 | Bimatal Bushing-800 6040 | Bimatal Bushing-800 6050 | Bimatal Bushing-800 6060 | ||||||||
| 65 | 70 | 65 a 0.046 |
+0.030 70 |
Bimatal Bushing-800 6530 | Bimatal Bushing-800 6540 | Bimatal Bushing-800 6550 | Bimatal Bushing-800 6560 | ||||||||
| 70 | 75 | 70 a 0.046 |
+0.030 75 |
Bimatal Bushing-800 7030 | Bimatal Bushing-800 7040 | Bimatal Bushing-800 7050 | Bimatal Bushing-800 7060 | Bimatal Bushing-800 7080 | |||||||
| 75 | 80 | 75 a 0.046 |
+0.030 80 |
9.5 |
Bimatal Bushing-800 7530 | Bimatal Bushing-800 7540 | Bimatal Bushing-800 7550 | Bimatal Bushing-800 7560 | |||||||
| 80 | 85 | 80 a 0.046 |
+0.035 85 |
+0.235 +0.080 |
0.281 0.080 |
Bimatal Bushing-800 8040 | Bimatal Bushing-800 8050 | Bimatal Bushing-800 8060 | Bimatal Bushing-800 8080 | ||||||
| 85 | 90 | 85 a 0.054 |
+0.035 90 |
0.289 0.080 |
Bimatal Bushing-800 8530 | Bimatal Bushing-800 8550 | Bimatal Bushing-800 8560 | Bimatal Bushing-800 8580 | Bimatal Bushing-800 85100 | ||||||
| 90 | 95 | 90 a 0.054 |
+0.035 95 |
Bimatal Bushing-800 9050 | Bimatal Bushing-800 9060 | Bimatal Bushing-800 9080 | Bimatal Bushing-800 90100 | ||||||||
| 95 | 100 | 95 a 0.054 |
+0.035 100 |
Bimatal Bushing-800 9560 | Bimatal Bushing-800 9580 | Bimatal Bushing-800 9590 | Bimatal Bushing-800 95100 | ||||||||
| 100 | 105 | 100 a 0.054 |
+0.035 105 |
Bimatal Bushing-800 10060 | Bimatal Bushing-800 10080 | Bimatal Bushing-800 10090 | Bimatal Bushing-800 100100 | ||||||||
| 105 | 110 | 105-0.054 |
+0.035 110 |
Bimatal Bushing-800 10560 | Bimatal Bushing-800 10580 | Bimatal Bushing-800 105100 | |||||||||
| 110 | 115 | 110 a 0.054 |
+0.035 115 |
Bimatal Bushing-800 11060 | Bimatal Bushing-800 11080 | Bimatal Bushing-800 110100 | |||||||||
| 115 | 120 | 115-0.054 |
+0.035 120 |
Bimatal Bushing-800 11550 | Bimatal Bushing-800 11580 | ||||||||||
| 120 | 125 | 120 a 0.054 |
+0.040 125 |
+0.240 +0.080 |
Bimatal Bushing-800 12050 | Bimatal Bushing-800 12060 | Bimatal Bushing-800 120100 | ||||||||
| 125 | 130 | 125-0.063 |
+0.040 130 |
0.303 0.080 |
Bimatal Bushing-800 125100 | ||||||||||
| 130 | 135 | 130 a 0.063 |
+0.040 135 |
Bimatal Bushing-800 13060 | Bimatal Bushing-800 130100 | ||||||||||
| 135 | 140 | 135-0.063 |
+0.040 140 |
Bimatal Bushing-800 13560 | Bimatal Bushing-800 13580 | ||||||||||
| 140 | 145 | 140 a 0.063 |
+0.040 145 |
Bimatal Bushing-800 14060 | Bimatal Bushing-800 14080 | Bimatal Bushing-800 140100 | |||||||||
| 150 | 155 | 150 para 0.063 |
+0.040 155 |
Bimatal Bushing-800 15060 | Bimatal Bushing-800 15080 | Bimatal Bushing-800 150100 | |||||||||
A sua aplicação inclui suspensões de equilíbrio de camiões pesados, rolos de trilhos de escavadeiras, chassis de automóveis, etc.
