| Nome da marca: | viiplus |
| Número do modelo: | Auto-lubrificando o rolamento |
| MOQ: | Negociável |
| preço: | According to product specifications |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | a capacidade de produção pode ser fornecida em grandes quantidades |

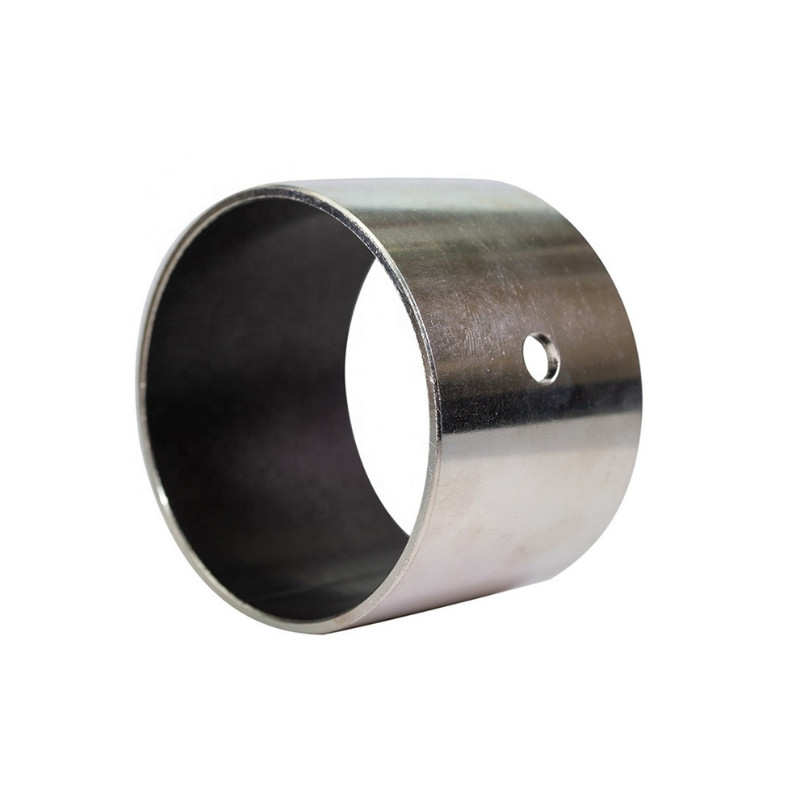

As carcaças diretas MDZB sem óleo com revestimento de estanho de várias camadas são projetadas para aplicações de alto desempenho e sem lubrificação.Estas buchas possuem um revestimento de estanho de várias camadas único que aumenta a resistência ao desgaste e durabilidade, assegurando uma operação fiável durante períodos prolongados.
O design reto das buchas permite uma fácil instalação e integração em vários sistemas mecânicos.Redução dos requisitos de manutenção e dos custos operacionais.
O revestimento de estanho de várias camadas não só melhora a resistência ao desgaste, mas também fornece proteção contra corrosão, aumentando a vida útil das buchas em ambientes desafiadores.Este revestimento também contribui para o bom funcionamento das buchas, minimizando o atrito e a geração de calor.
Usadas em motores, bombas ou outras máquinas rotativas, as buscas diretas MDZB sem óleo com revestimento de estanho de várias camadas oferecem uma solução robusta e confiável para aplicações sem lubrificação.O seu elevado desempenho e durabilidade tornam-nas uma excelente escolha para aplicações industriais em que a fiabilidade e a longevidade são primordiais.
| Tipo | Direita. | Materiais para buchas | Bronze sinterizado com | Intervalo máximo admissível de valores fotovoltaicos ((N/mm2•m/s) | 2.1 ¢5.0 |
|---|---|---|---|---|---|
| Valor máximo permitido fotovoltaico ((N/mm2•m/s) | 3.6 | Carga máxima admissível ((N/mm2) | 49 | Velocidade máxima admissível ((m/s) | 0.65 |
| Instalação do buraco | H7 |
Tem uma parede fina e é compacta.
・Materiais
[ M ] Material: adicionado ao preenchimento
Camada de bronze sinterizado
Capa de metal revestida de aço (aço com baixo teor de carbono: revestimento de estanho)
Temperatura admissível: -195 ~ 280°C
| Número da parte | Número da parte |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
Combinar a versatilidade única deO material com a flexibilidade da fabricação. Contacte-nos hoje. Economiza tempo e dinheiro em custos de pesquisa, design e produção. Assistência de design gratuita.Soluções de rolamentos auto-lubrificantes personalizadas.
Os rolamentos simples funcionam com movimento deslizante entre as superfícies em movimento.A maioria das buchas não requer lubrificação adicional para funcionar.
As buchas de bronze composto de auto lubrificantes consistem numa camada de sinterizada numa fita marrom.temperatura elevadaAplicações que possam ser realizadas sem o uso de óleo e que exijam ciclos de trabalho longos.
Este tipo de rolamento auto lubrificante é utilizado na direção radial ou axial, especialmente nas indústrias do aço e do cimento.As buchas compostas de -bronce auto-lubrificantes podem ser utilizadas em painéis como suportes de ponte, uma vez que a espessa camada deslizante na superfície interna pode suportar cargas de até 140 N/mm2.
1. / Pb mistura 0,01 ~ 0,03mm, fornece um excelente filme de transferência inicial, que efetivamente cobre a superfície de contato do conjunto do soquete, formando um filme de lubrificante sólido de tipo óxido.
2. pó de bronze sinterizado 0,20-0,35 mm, fornece condutividade térmica máxima longe da superfície da bucha, serve igualmente de reservatório para a mistura -chumbo.
3. Bracket de bronze, dá capacidade de carga excepcionalmente alta, excelente dissipação de calor. Tem uma resistência à corrosão muito boa.
| Suporte meterail | de espessura não superior a 20 mm |
| Camada intermédia | Bronze sinterizado 0,2-0,3 mm |
| Camada deslizante | 0,01-0,03 mm |
| Resiliência | 140 N/mm2 |
| Intervalo de temperatura | -195°C + 300°C |
| Limite de velocidade de deslizamento | 5 m/s |
| Coeficiente de atrito | 0.03 para 0.18 |
| Valor limite (seco) | 4.3 N/mm2 × m/s |
| Valor limite (óleo) | 50 N/mm2 × m/s |
Os rolamentos simples compostos de tipo seco são utilizados principalmente em conjuntos de rolamentos onde cargas pesadas devem ser transportadas e onde os movimentos de rotação ou oscilação são relativamente lentos.
Formas de rolamentos auto lubrificantes disponíveis em dimensões normalizadas
Formas de rolamentos auto-lubrificantes feitas sob encomenda: formas normalizadas em dimensões especiais, rolamentos de tração, rolamentos de tração com flange, meios rolamentos, formas especiais obtidas por estampagem ou desenho profundo,desenhos de rolamentos personalizados.
| Desempenho operacional | |
| Seco | Muito bem. |
| Óleo lubrificado | Muito bem. |
| Gordura lubrificada | É justo. |
| Lubrificados com água | Muito bem. |
| Fluido de processo lubrificado | É justo. |
| GERAL | Unidade | Valor | |
| Carga máxima, p | Estática | N/mm2 | 140 |
| Dinâmica | N/mm2 | 140 | |
| Temperatura de funcionamento | Min. | °C | - Duzentos. |
| Max. | °C | 280 | |
| Coeficiente de expansão térmica linear | Paralelo à superfície | 10-6/K | 18 |
| Normal para a superfície | |||
| 10-6/K | 36 |
| SECO | ||
| Velocidade máxima de deslizamento, U | m/s | 2.5 |
| Fator pU máximo | N/mm2 x m/s | 1.8 |
| Coeficiente de atrito | 00,02 - 0,25 * |
| Óleo lubrificado | ||
| Velocidade máxima de deslizamento, U | m/s | 5 |
| Fator pU máximo | N/mm2 x m/s | 5 |
| Coeficiente de atrito | 0.02 para 0.12 |
| Recomendações | |||
| A rugosidade da superfície do eixo, Ra | Seco | μm | 0.3 a 0.5 |
| Lubrificados | μm | ≤ 0,05 - 0,4 * | |
| Dureza da superfície do eixo | Acessível, não endurecido, vida útil do rolamento melhorada > 200 HB | ||
* Dependendo das condições de funcionamento
Este tipo de rolamento é utilizado radialmente ou axialmente, particularmente nas indústrias do aço e do cimento.
Indústria: equipamento aeroespacial, equipamento agrícola, equipamento de construção civil, equipamento de manipulação de materiais, máquinas de moldagem - metal, plástico e borracha; equipamento de escritório, equipamento médico e científico,equipamento de embalagem, cilindros de equipamentos pneumáticos e hidráulicos, bombas e motores, ferrovias e bondes, máquinas têxteis, válvulas, etc.
Outros: equipamento marítimo e offshore, outras aplicações na água ou em ambientes exteriores
Pode satisfazer os critérios exigentes de longa duração e desempenho sem problemas com ou sem lubrificante, especialmente para requisitos elevados de resistência química.
A bucha de com apoio de bronze é amplamente utilizada na metalurgia de aço em aplicações como buchas de sulco de rolos de máquinas de fundição posteriores, bombas de injeção de concreto e transportadores de parafuso para concreto.Também podem ser feitas de caixas de aço ou transformadas em buchas de flange que podem se mover em direções radiais e axiais.
A caixa de com apoio de bronze é particularmente adequada para ambientes de alta temperatura onde nenhum óleo é eficiente e a máquina deve operar em condições consecutivas de longo prazo.
