Auto que lubrifica a placa da corrediça 45 graus para dados de carimbo do metal

Lugar de origem Placa do desgaste do lubrificante do auto feita na porcelana
Marca bronzelube.com
Certificação industry standards (VDI, JIS, NAAMS, SMC).
Número do modelo O desgaste chapeia - molde de SelfLube e morre produtos
Quantidade de ordem mínima Placas do desgaste da precisão & peças de bronze da lubrificação feitos sob medida
Preço US$0.11 - US$21.11 / Pieces,NEGOTIABLE
Detalhes da embalagem Caixas com boa etiqueta da informação
Tempo de entrega Enviado em 3-20 dias do trabalho
Termos de pagamento TT ADIANTADO, L/C, WESTERN UNION
Habilidade da fonte A fabricação do rolamento do lubrificante do auto dimensiona o conjunto da tolerância

Contacte-me para amostras grátis e vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Bearings Slide Plate continuous casting Type Solid lubricating bearings, Thrust Bearing Washer
Quality Wear Plates - SelfLube Mold and Die Products uses Metal stamping dies,plastic molding,molds, special machines and heavy equipment
Production Feature Casting Bronze Wear Plate Parts Material Copper alloy+Special solid lubricant, with or without self-lubricating graphite.
Size wear plates come in a broad range of standard inch and metric sizes custom configurations for special sizes hole patterns or graphite patterns.
Bearing Bushing Factory Price tiffany@viiplus.com Self-lubricating Bearing Bushing Manufacturer https://www.viiplus.com/
High Light Bronze Wear Plates , Self Lubricating - Special Brass Alloy Self Lubricating Graphite Plugged Bronze Plate Bronze Wear Plate and Pad for Industrial Machinery, manufacturer of bronze sleeve bushings, we often receive requests for a variety of product types.
Bush Bearings Manufacturers Suppliers Exporters plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/
Realçar

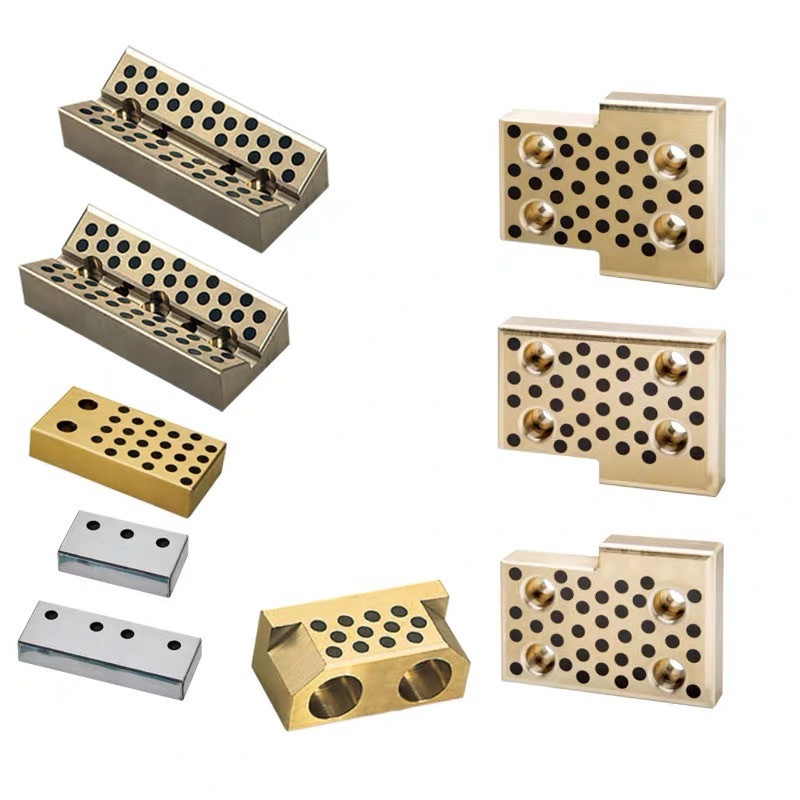

Auto que lubrifica a placa da corrediça

,

Auto que lubrifica a placa da corrediça 45 graus

,

O carimbo do metal morre placa da corrediça

Deixe um recado
Descrição de produto

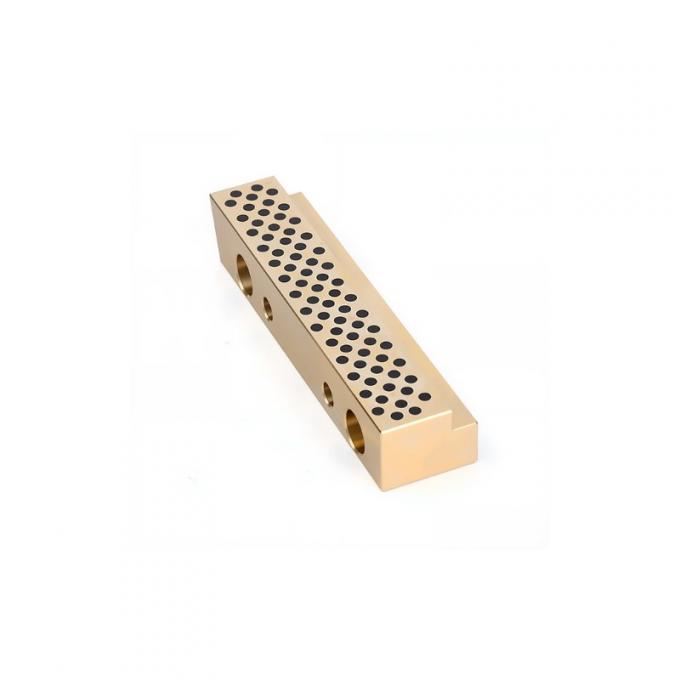

ComprarPlaca deslizante autolubrificante 45 graus V internoda bronzegleitlager.com para todas as suas necessidades de placas deslizantes sem óleo tipo 2 furos para parafusos / 3 furos para parafusos / 4 furos para parafusos e componentes de guia da China.



Apresentando nossa placa deslizante autolubrificante projetada especificamente para matrizes de estampagem de metal com um ângulo de 45 graus. Esta inovadora placa deslizante é projetada para fornecer lubrificação e resistência ao desgaste excepcionais, garantindo uma operação suave e eficiente durante os processos de estampagem de metal.

A placa deslizante é feita de materiais de alta qualidade que exibem propriedades autolubrificantes, reduzindo a necessidade de lubrificação externa e manutenção. Esse recurso não apenas simplifica o processo de estampagem, mas também estende a vida útil da matriz e da placa deslizante, reduzindo o tempo de inatividade e os custos operacionais.

O ângulo de 45 graus da placa deslizante permite alinhamento preciso e fácil integração em matrizes de estampagem de metal. Ele garante um encaixe seguro e estável, fornecendo suporte e orientação ideais para o processo de estampagem.

Quando você está procurando substituir placas de deslizamento desgastadas ou atualizar seu equipamento de estampagem de metal existente, nossa placa de deslizamento autolubrificante com um ângulo de 45 graus é uma excelente escolha. Ela oferece desempenho confiável, durabilidade e facilidade de manutenção, tornando-a uma solução econômica para aplicações de estampagem de metal.

Mecanismo de cunha inclinada comum, o controle deslizante geralmente é preso à matriz inferior, de modo que o design e o movimento são relativamente simples, mas em alguns casos, quando o controle deslizante é preso à matriz inferior, a alimentação e a remoção das peças não são convenientes ou afetam a realização de outras funções do molde, então o mecanismo de cunha suspensa deve ser considerado, de acordo com o movimento do controle deslizante, o mecanismo de cunha inclinada pode ser dividido em mecanismo de cunha inclinada plana e mecanismo de cunha inclinada inclinada (corpo do molde e superfície de contato do controle deslizante para a inclinação).



O nome da cunha inclinada

Código - superfície de montagem de trabalho (W) - curso (ST) - ângulo da cunha inclinada (θ) - modo fixo (K para posicionamento da chave, N para posicionamento do pino)



As vantagens e desvantagens dos vários tipos de cunhas comumente usadas

a, Cunha inclinada horizontalmente: é necessário considerar completamente o problema de retirada das peças.

b, cunha pendurada: boa trabalhabilidade, mas a borda da pesquisa e dificuldades de correspondência.

c, cunha de dupla ação: ocupa mais espaço e estrutura complexa, pois a resistência do molde tem impacto (alternativa de cunha rotativa).



O desenho do traço oblíquo do molde de cunha oblíqua deve expressar o conteúdo

1) o curso do cursor da cunha inclinada: ST

2) Curso de cunha inclinada: L

3) Curso operacional da cunha inclinada: W

4) Curso da placa de prensa de cunha inclinada: C

5) Ângulo da cunha inclinada: θ

6) Ponto inicial da ação do núcleo de pressão superior: P

7) Ponto de engate da guia da matriz superior e inferior: G


Modo de retorno da cunha deslizante

O verão

b) Borracha de poliuretano

c) cilindro

d) Mola de nitrogênio

e) Outros métodos

Em geral, molas são usadas como fonte de força de retorno, mas outros métodos de retorno, como cilindros, são usados ​​nos seguintes casos.

a) o curso da cunha de inclinação é relativamente longo, a mola não consegue atender aos requisitos do curso

b) cunhas de inclinação de dupla ação, que precisam ser reposicionadas.

Considerações gerais.

1) Ao instalar a mola e o cilindro no cursor de cunha inclinada, de acordo com sua posição de instalação, o momento de movimento do cursor de cunha inclinada, o cursor ajustado precisa considerar o seguinte para obter o equilíbrio geral

a) O mais próximo possível da superfície da guia deslizante (direção da altura)

b) Instalado o mais próximo possível do trilho-guia em ambas as extremidades do cursor em cunha (direção horizontal)

(2) a estrutura do molde deve ser projetada para levar em conta a premissa de que a mola ou cilindro de manutenção pode ser substituído sem desmontar os grandes componentes do molde.



O princípio de determinação da força de retorno do cursor de cunha inclinada

Molde de cunha inclinada horizontal

(Peso total da cunha deslizante*1,0) ou mais

Cunha inclinada

(Peso total da cunha deslizante * 1,5) ou mais

Para a parte da cunha inclinada feita por você mesmo, devido à ampla gama de aspectos envolvidos, é necessário considerar questões mais abrangentes, aqui não há uma descrição detalhada (específica pelos trabalhadores frios ou assistente de ouro para explicar)



O design do molde de cunha chanfrada padrão

Com a premissa de ter o diagrama do processo de peça e o modelo digital 3D

pode ser projetado seguindo os seguintes passos.

1) Primeiramente, faça uma reta normal ao furo (veja a figura abaixo)

2) Em segundo lugar, projete a linha reta no plano XY (na base do molde) para determinar o ângulo da cunha de chanfro padrão, o ângulo medido real é: 8°, não há tal especificação na cunha de chanfro padrão, a aproximação é usar uma especificação muito próxima: cunha de chanfro de 10°.



b) Determine o ângulo de posicionamento da cunha oscilante no plano do molde

Projete novamente a linha de projeção no plano YZ para determinar o ângulo de posicionamento da cunha de chanfro padrão, o valor medido é: 10 ° (é preciso prestar atenção à capacidade da máquina-ferramenta de processamento de cada empresa, que pode ser processada em qualquer ângulo ou tem requisitos de ângulo especiais)


C) Determine a altura e a posição de instalação da cunha oscilante através da seção transversal

1) A posição do punção é determinada e o ângulo e a posição do conjunto de matriz côncava e o ângulo antirrotação são determinados com precisão;

2) A cunha é colocada de acordo com o ângulo de colocação no porta-matriz e a posição do porta-punção.


D) Selecione o método de instalação do suporte do punção de acordo com a situação real da matriz.

A partir do ângulo de equilíbrio da força na cunha deslizante, o método de fixação mais ideal é controlar o ponto de força do punção tanto quanto possível no centro da cunha deslizante, e o método de instalação do assento de fixação é organizado de acordo com a situação real em casos especiais; a posição aproximada da cunha deslizante no suporte da matriz é determinada de acordo com o ângulo de fixação do assento de fixação do punção.


E) De acordo com a posição fixa e o desenho transversal do controle deslizante da cunha chanfrada e do assento de fixação do punção, a altura de montagem e a posição plana da cunha chanfrada são determinadas, e a altura de montagem e o tamanho da coordenada plana da cunha chanfrada são números inteiros (0 e 5 no final) na medida do possível.


F) Ao projetar a matriz de cunha inclinada padrão, os seguintes assuntos devem ser considerados, uma vez que o curso da cunha inclinada foi fixo.

Cunha ondulada inclinada comum.

Como a peça de trabalho é fixada na matriz inferior, deve-se considerar que as peças podem ser alimentadas suavemente; seu curso deve garantir que não seja menor que a largura da borda do flange + a distância do corte ou puncionamento da cunha de chanfro do flange ou flangeamento + 20~30 mm (Observação: 30 mm se for estampagem automatizada, deve ser 50 mm quando for operada manualmente)

Eleve o curso do controle deslizante da cunha chanfrada.

Distância do flange até o corte, punção ou flangeamento da cunha chanfrada +20 mm;


O levantamento da cunha chanfrada requer consideração sobre se os componentes de trabalho instalados no cursor (punção, bloco de corte lateral, bloco de flangeamento) afetam a montagem e a desmontagem do núcleo da prensa; e se há espaço suficiente para retificação entre a cunha chanfrada e o núcleo da prensa.



G) Eliminação de sucata

1) a sucata através do furo o maior possível.

2) Às vezes, para evitar que a sucata bloqueie, a sucata do furo de perfuração lateral precisa aumentar o dispositivo de material superior.

3) peças fundidas para projetar o deslizamento da sucata sobre o furo para considerar totalmente a largura do tamanho máximo da sucata se ocorrer após a rotação.

4) Se o retalho for muito longo, considere aumentar a lâmina do retalho para conseguir um deslizamento suave para fora do retalho e aumentar a resistência do molde.

5) Utilizar o pino ejetor flexível convexo (côncavo) nos seguintes casos.

a) para fazer com que a sucata deslize para fora, pedaço por pedaço.

b) deseja controlar o estado do refugo quando ele cai.

6)Se houver rebote da sucata.

a) a faca no molde deve ser grande.

b) necessidade de instalação do dispositivo ejetor de sucata.

7) Os seguintes casos necessitam de aumento do dispositivo guia.

a) não existindo espaço vazio no lado de exclusão de resíduos, este deverá ser transformado em queda vertical em sentido reto, com abertura vertical de, no mínimo, duas vezes o diâmetro do punção.

b) Se o furo for feito em ambos os lados ao mesmo tempo, é necessário aumentar o pino divisor.


H) Classificação da prensa de cunha diagonal padrão.

A prensa é usada para evitar o posicionamento e a deformação das peças e pode ser dividida em três tipos de acordo com o formato e o número de direções de ação.

a) Núcleo de material de compressão superior

As vantagens são: a força de compressão é relativamente grande, então você não precisa se preocupar com a deformação das peças; perto da parede vertical e perto do final da parede lateral, separados pelo núcleo de compressão superior.

b) Núcleo de compressão do lado da cunha inclinada

c) Material de compressão lateral e material de compressão positiva compartilham

Força de compressão insuficiente do material de compressão lateral.

Partes instáveis.

o material de prensagem positiva deve ser prensado 10 mm antes do material de prensagem lateral na peça.


I) Posicionamento e força antilateral da cunha inclinada

(b) A cunha chanfrada possui dois tipos de posicionamento de pino e posicionamento de chave.

(b) Um acabamento lateral e flangeamento, com material mais espesso, exigindo medidas para evitar forças laterais.


Medidas e formas para evitar forças laterais.

Adição de dispositivos de orientação.

Traduzido com www.DeepL.com/Translator (versão gratuita)



oilless bushing self lubricating graphite sliding plate lubricant

Placas de deslizamento sem óleo - Placas de deslizamento sem óleo com furos de lubrificação



Liga de cobre+Lubrificante sólido especial

Placa de deslizamento sem óleo (10 mm)





Placa de deslizamento sem óleo para uso universal em muitas aplicações secas, como matriz/molde, maquinário, automação, construção, automóvel. Sem óleo é autolubrificante e funciona sem graxa.



(Liga de latão/cobre de alta resistência + lubrificante sólido)

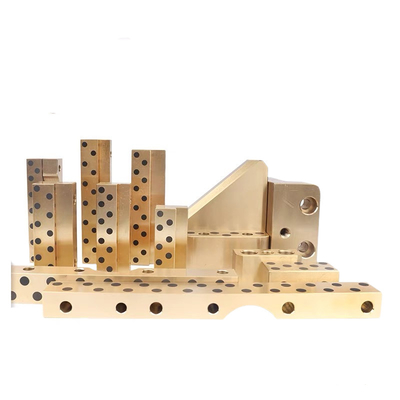

Placa de desgaste de bronze autolubrificante, placas deslizantes de bronze, placas deslizantes, placas deslizantes isentas de óleo.
Muitas das placas de deslizamento sem óleo de bronze totalmente usinadas com placas de desgaste de ligas de cobre que fabricamos são autolubrificantes. Isso é obtido por um processo de tamponamento da placa de bronze com plugues de grafite. Oferecemos uma linha completa derolamentos de grafite plug. Mais informações sobre nossas peças plugadas em grafite podem ser encontradas aqui.



Placas de desgaste - Produtos de moldes e matrizes SelfLube, placas deslizantes isentas de óleo de bronze grafite plugadas com ligas de cobre estão disponíveis em uma gama mais ampla de tamanhos.



configurações personalizadas para tamanhos especiais, padrões de furos ou padrões de grafite.feito na china. Placa de desgaste de bronze fundido Placas deslizantes sem óleo com ligas de cobre


Nossa Placa de Desgaste de Bronze Fundido é produzida por um método conhecido como fundição contínua. A estrutura de grãos finos obtida por meio de fundição contínua praticamente elimina defeitos de fundição associados a métodos de fundição estática. Essa estrutura densa é livre de porosidade, o que, por sua vez, prolonga a vida útil de suas ferramentas.







Placas de desgaste autolubrificantes Placas deslizantes isentas de óleo com ligas de cobre Guia deslizante de came, buchas de bronze grafite PLUG Mancais simples com deslizamento de lâmina livre de manutenção.



Fácil de instalar, altamente durável. Seu design otimizado permite fácil instalação, operação com baixo ruído, economia de espaço e maior vida útil para buchas de bronze.

Elementos deslizantes/Componentes de came/Unidades de came/Componentes de molde de plástico

Rolamento autolubrificante metálico de bronze sólido | Buchas flangeadas de bronze

Rolamentos de manga de bronze fundido (simples). Tamanho padrão de estoque de rolamento deslizante.

Essas normas proporcionam economia pronta para uso para a maioria das aplicações



Fundição de estanho bronze SAE 620 C90300 buchas de bronze



C90300 BRONZE GRAPHITE BUSHINGS é uma liga sem chumbo “VERDE”
BUCHAS DE BRONZE ESTANHO – Navy G QQC-390B Tipo II e Tipo III
CDA 903 SAE 620 88-8-0-4 ASTM B505



Estanho Fundido Bronze SAE 620

Elemento

Cu(1,2)

Pb

Sn

Zinco

P(3)

Ni(4)

Todos

S

Sb

Si

Mínimo (%)

86



7,5

3













Máx (%)

89

0,3

9

5

0,2

0,05

1

0,005

0,05



0,2






Buchas de bronze fundido C90300


Buchas de bronze fundido VIIPLUS de C90300proporcionam qualidade e desempenho superiores. A fundição contínua atinge umaalta densidadeestrutura de grãos, livre de porosidade, resultando em redução do desgaste da ferramenta e rejeitos de componentes.
Barras sólidas são estocadas em incrementos de 13" e comprimentos de 105", e estão disponíveis em outros comprimentos e tamanhos não padronizados. Considere barras para uso quando precisar de rolamentos especiais, rolamentos para protótipos ou para reparos de emergência.



Composição química





Elemento

Cu(1,2)

Pb

Sn

Zinco

P(3)

Ni(4)

Todos

S

Sb

Si



Mínimo (%)

86,0



7,5

3.0















Máx (%)

89,0

0,30

9.0

5.0

0,20

0,05

1.0

0,005

0,05

0,20

0,005



Buchas C90300 TIN BRONZE.



Ligas de cobre, latão e bronze da VIIPLUS INTERNATIONAL



Notas :



BS 1400 (LG1, LG2, LG4, LG3, PB1, PB2, PB3, PB4, LPB1, LB1, LB2, LB3, LB4, AB1, AB2, HTB3, HTB1)

UNS (C62500, C83600, C84400, C86200, C86300, C87200, C90700, C93200, C93700, C93800, C95200, C95500)

BS EN (CC490K, CC491K, CC493K, CC480K, CC483K, CC482K, CC495K, CC496K, CC331G, CC333G, CC762S, CC764S).



Processo de fabricação: Fundição Centrífuga, Fundição Contínua.



Formulários: Barra redonda, barra sextavada, barra quadrada, barra retangular, tubos, barra oca, barra oca sextavada, barra oca quadrada e retangular, buchas, anéis (conforme exigência) etc.





Especificações e aplicações relacionadas para ligas de cobre de fundição comuns

Descrição da liga

Especificação americana.

Especificação americana.

Especificações alemãs.

Especificações Britânicas.

Aplicações típicas de materiais

ONU

SAE

Liga

Liga

Cu85 Sn5 Zn5 Pb5
Chumbo Gunmetal

C83600 (CDA 836)

40

CuSn5ZnPb

LG2

Componentes de bombas, engrenagens pequenas, rolamentos, impulsores, flanges, válvulas de baixa pressão e conexões.

Cu83 Sn3 Zn8 Pb6
Chumbo Gunmetal

C84400 (CDA 844)

-

CuSn2ZnPb

*LG1

Rolamentos para serviços leves, ferragens em geral, acessórios, válvulas de baixa pressão e conexões.

Cu63 Al6 Fe3 Mn3 Zn25

C86300 (CDA 863)

430B

-

-

Liga de alta resistência para engrenagens, cames, rolamentos de baixa velocidade para cargas pesadas e porcas aparafusadas.

Cu88 Sn8 Zn4
Bronze de estanho

C90300 (CDA 903)

620

-

-

Rolamentos, buchas, anéis de pistão, componentes de válvulas, anéis de vedação, conexões de vapor e engrenagens.

Cu88 Sn10 Zn2
Bronze de estanho

C90500 (CDA 905)

62

CuSn10Zn

*G1

Bombas marítimas, válvulas, rolamentos, buchas, anéis de pistão, conexões de vapor e engrenagens.

Cu89 Sn11
Bronze de estanho

C90700 (CDA 907)

65

CuSn12

*PB1

Engrenagens para serviço pesado, rolamentos de alta carga, buchas e rodas sem-fim.

Cu88 Sn6 Zn4 Pb2
Bronze de estanho com chumbo

C92200 (CDA 922)

622

-

LG3

Válvulas, conexões, peças hidráulicas de média pressão e pressão de vapor para uso até 550 F (287 C)

Cu87 Sn11 Ni2
Bronze de estanho com chumbo

C92500 (CDA 925)

640

CuSn12Ni

CT2

Engrenagens, rodas sem-fim - Boa resistência ao choque, Anéis sincronizadores automotivos.

Cu87 Sn11 Pb2
Bronze de estanho com chumbo

C92700 (CDA 927)

63

CuSn12Pb

LB3

Rolamentos de alta resistência, buchas, anéis de pistão, componentes de válvulas, conexões de vapor, engrenagens.

Cu83 Sn7 Zn3 Pb7
Bronze de estanho com chumbo

C93200 (CDA 932)

660

CuSn7ZnPb



Rolamentos, buchas e placas de desgaste de utilidade geral para velocidades e pressões médias.

Cu85 Pb10 Sn5
Bronze de estanho com alto teor de chumbo

C93500 (CDA 935)

66

-

LB4

rolamentos de alta velocidade, buchas, peças de carga leve de alta velocidade e pressão leve.

Cu80 Pb10 Sn10
Bronze de estanho com alto teor de chumbo

C93700 (CDA 937)

64

CuPb10Sn

LB2

Rolamentos para alta velocidade e pressões pesadas, peças de bombas, peças fundidas estanques.

Cu78 Pb15 Sn7
Bronze de estanho com alto teor de chumbo

C93800 (CDA 938)

67

CuPb15Sn

LB1

Rolamentos de turbocompressor, rolamentos para serviço geral e pressões moderadas, aplicações ferroviárias.

Cu87 AI10 Fe3
Bronze Alumínio

C95400 (CDA 954)

-

CuAI10Fe

-

Rolamentos de alta resistência, buchas, engrenagens, sem-fins, placas de desgaste, assentos de válvulas e guias.

Cu81 AI10 Ni5 Fe4
Ni Alumínio Bronze

C95500 (CDA 955)

-

CuAI10Ni

-

Rolamentos de alta resistência, peças resistentes à corrosão, guias de válvulas de aeronaves e assentos.

Cu80 AI10 Ni6 Fe4
Ni Alumínio Bronze

C95800 (CDA 958)

-

CuAl10Ni

AB2

Peças antiincrustantes resistentes à corrosão causada pela água salgada e equipamentos marítimos em geral.

Bronze fosforoso grau I

C54400



CuSn4

PB101







Bronze fosforoso grau I

C54400

CuSn4

PB101

Bronze fosforoso grau II

C51000

CuSn5

PB102

Bronze fosforoso grau III

C51900

CuSn6

PB103

Bronze de fósforo

C52100

CuSn8

PB104





Como uma planta profissional de produção de ligas especiais de cobre, a empresa controla a composição química, propriedades mecânicas, propriedades físicas e outras propriedades dos materiais com padrões internos rigorosos.


A empresa produz a liga de bronze correspondente de acordo com os padrões de marca relevantes da China e de países estrangeiros, comexcelente desempenho e curto prazo de entrega.


Marcas de produtos existentes da empresa: qsn6.5-0.1, qsn7-0.2, qsn8-0.3, ZCuSn10P1, ZCuPb10Sn10, ZCuPb15Sn8, ZCuPb20Sn5, ZCuSn5Pb5Zn5, ZCuSn6Zn6 Pb3, C54400, C84400, C93200, C93700, C93800, etc.


De acordo com o padrão nacional, padrão americano, padrão alemão e outros padrões de clientes para personalização.

Tipo de produto: haste de cobre, tubo de cobre, incluindo tubo moldado, haste.



Produtos e fornecedores de rolamentos de cilindro



Descrição do produto: Bucha de bronze manganês

Este produto é feito de latão de alta resistênciaCuZn25Al6Fe3Mn3com uma fórmula especial, que possui altas propriedades mecânicas,bom desempenho de fundição e boa resistência à corrosãono ar, água doce e água do mar. Os produtos são amplamente utilizados em máquinas de fundição contínua, máquinas de mineração, navios, turbinas a gás e assim por diante.



Rolamentos e buchas


O mancal é uma parte importante da turbina a vapor, que é dividida em mancal de suporte radial e mancal de impulso. Eles são usados ​​para suportar toda a gravidade do rotor e determinar a posição correta do rotor no cilindro.



VSB-50W Arruela Bronze Sólido Metálico Rolamentos Autolubrificantes



O VSB-50 é um material de rolamento autolubrificante que consiste em umalta qualidaderolamento de bronze com bolsas preenchidas com lubrificante sólido e uma fina película de lubrificante sólido sobre a superfície do rolamento para auxiliar o processo de amaciamento. VSB-50livre de manutençãorolamentos, sem necessidade de lubrificação com óleo ou graxa, são recomendados para rolamentos grandes. têm baixo coeficiente de atrito



Descrição



Rolamento autolubrificante incrustado em liga de cobre(estrangeiro diz deva. Glide) é baseado em substrato de liga de cobre, na superfície de atrito de acordo com uma certa proporção para perfurar o tamanho apropriado, dispostos ordenadamente vários furos (diâmetro phi d 200 mm ou menos) ou furo cego (diâmetro phi d > 200 mm), o embutido no furo com um lubrificante sólido lubrificante exclusivo pela usinagem de precisão de um tipo de rolamentos autolubrificantes de alto desempenho.

Ele rompe as limitações dos rolamentos comuns, dependendo da lubrificação por película de óleo, especialmente adequado parasem óleo, alta temperatura, alta carga, baixa velocidade, anti-incrustante, anticorrosão, anti-radiação, bem como na infiltração de solução de água ou vácuo e sem lubrificação com óleo ou lubrificação difícil em condições especiais de trabalho.



Características



VSB-50W WASHER Arruelas de pressão PAW



--Adequado parabaixa velocidade, carga pesadaou condições de movimento intermitente, a película de óleo lubrificante não pode formar ou manter a ocasião;

——Adequado para restrições de ambiente de trabalho ou estrutura mecânica, é difícil fornecer lubrificação com óleo em ocasiões;

——Adequado para ocasiões onde cargas de impacto são fáceis de ocorrer no trabalho;

——Adequado para rotação, reciprocidade, oscilação e movimento linear e outras formas de movimento e precisa iniciar com frequência ou em ocasiões de partida com alta carga;

--Adequado paratrabalho em alta ou baixa temperatura, ou a faixa de temperatura ambiente de grandes ocasiões;

--Adequado paralongo ciclo de manutenção ou alto custo de manutenção,exigem longa vida útil das ocasiões de rolamento;

——Boa resistência à corrosão pode ser usada em água do mar e outros líquidos ou gases químicos e outros meios corrosivos;

——Sem absorção de água, boa estabilidade dimensional, alta resistência mecânica, com boa condutividade térmica;

——Sob a condição de carga média, velocidade média, lubrificação, lubrificação mista pode ser alcançada, prolongando a vida útil;



Estrutura



O material da LAVADORA VSB-50W é feito debronze fundido fortebase de metal com lubrificantes sólidos especiais incorporados. O metal base resistealta carga e os lubrificantes sólidos proporcionam autolubrificação.O rolamento apresenta excelente desempenho sem pré-lubrificação em condições extremastemperatura alta/baixa em baixa velocidade. Este material fornece uma solução de rolamento sem manutenção, especialmente paraalta carga, intermitente de movimento oscilante.



Dados técnicos



Nota

50#

50S1

50S2

50S3

650S5

Material

CuZn25AI5Mn4Fe3

CuSn5Pb5Zn5

CuAI10Ni5Fe5

CuSn12

CuZn25AI5Mn4Fe3

Densidade

8

8.9

7.8

8.9

8

Dureza

≥210

≥70

≥150

≥75

≥235

Resistência à tracção

≥750

≥250

≥500

≥270

≥800

Limite de escoamento

≥450

≥90

≥260

≥150

≥450

Alongamento

≥12

≥13

≥10

≥5

≥8

Coeficiente de expansão linear

1,9×10-5/℃

1,8×10-5/℃

1,6×10-5/℃

1,8×10-5/℃

1,9×10-5/℃

Temperatura máx.

-40~+300℃

-40~+400℃

-40~+400℃

-40~+400℃

-40~+300℃

Carga dinâmica máxima

100

60

50

70

120

Velocidade máx. (seco)

15

10

20

10

15

N/mm²*m/s (Lubrificação)

200

60

60

80

200

Deformação por compressão

< 0,01 mm

< 0,05 mm

< 0,04 mm

< 0,05 mm

< 0,005 mm





Composições Químicas



Nº do produto.

Composições Químicas

TOB 050

Com

Zinco

Todos

homem

Si

Não

Sn

Pb

60~66

22~28

5,0~8,0

2,0~4,0

2,5~5,0

<0,1

<0,5

<0,2

<0,2



Disponibilidade



Formas de rolamento disponíveis em dimensões padrão

· Buchas cilíndricas

· Buchas flangeadas

· Placas deslizantes



Formas de rolamentos sob encomenda: formas padrão em dimensões especiais, arruelas de encosto, arruelas de encosto flangeadas, semi-rolamentos, formas especiais obtidas por estampagem ou estampagem profunda, projetos de rolamentos personalizados



Aplicações típicas



  • Conservação de água e indústria hidrelétrica
  • Máquinas hidráulicas: suporte deslizante de plano de portão de aço hidráulico, rolamento de roda fixa de portão plano, rolamento de dobradiça de portão radial, rolamento de guincho hidráulico, rolamento de polia, rolamento de roda de transmissão;
  • Turbina: luva do eixo da lâmina guia (guia, guia, guia), luva do eixo da roda, luva do eixo do pino (pino da biela, pino da biela de pressão e tração, pino do pistão do relé), placa do anel antidesgaste (anel de impulso), bloco antidesgaste, ladrilho do lado do anel de controle, etc.
  • Indústria metalúrgica: máquina de fundição contínua, máquina de fundição sob pressão, niveladora de tensão, laminadora, rolamento transportador, tesouras de corte por rolo (tesouras bilaterais, tesouras de comprimento fixo no skate), etc.
  • Outros: máquinas de mineração, máquinas de navios (âncora) para peças deslizantes, máquinas de petróleo, máquinas têxteis, máquinas de construção, transporte de elevação (manga de eixo de suporte de elevação), linhas de produção de veículos, moldes automotivos, indústria leve, máquinas, indústria de máquinas-ferramentas, equipamentos de enchimento, equipamentos de punção com rolamento, máquinas de plástico, mecanismo de fixação de máquina de moldagem por injeção, mecanismo de extrusão, turbina, instrumentos e medidores, interruptor automático de alta tensão, lareiras, dobradiça de porta, forno de secagem, túnel de secagem de máquina de cozimento e papel, forno de alta temperatura com rolamento, energia eólica e outras indústrias e campos, e outras máquinas industriais e agrícolas.





Buchas, Rolamentos Lubrificados, Rolamentos Compostos, Rolamentos Metálicos, Rolamentos de Compressores, Metal-polímero, Enrolamento de Filamento, Rolamentos Simples, Rolamentos de Flange, Rolamentos de Polímero, Buchas de Flange, Rolamentos de Bomba, Buchas Flangeadas, Placas de Axiais, Rolamentos Industriais
