| Nome da marca: | VIIPLUS |
| Número do modelo: | placa de bronze do desgaste |
| MOQ: | Negociável |
| preço: | negociável |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 7000000 partes/partes de uma semana |

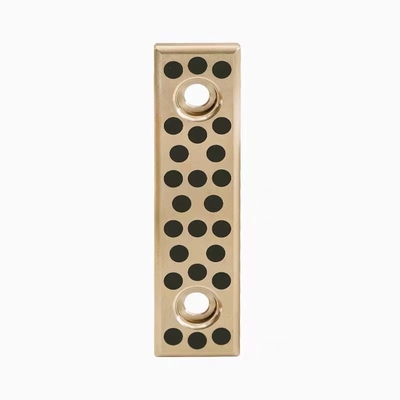

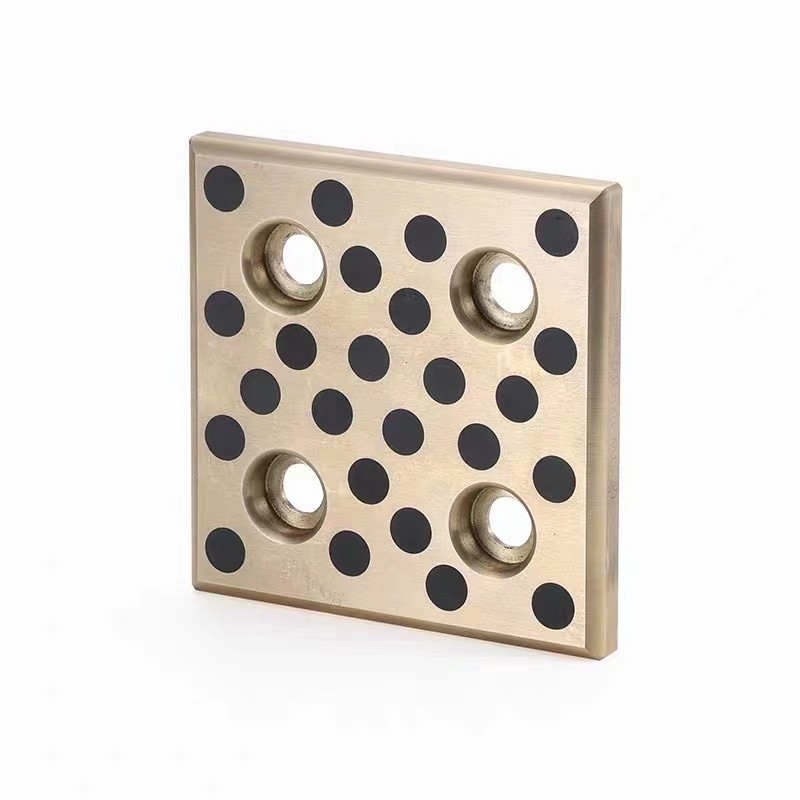

A placa de bronze superior CAM, com a tecnologia de auto-lubrificação CUP,é um componente de engenharia de precisão concebido para proporcionar uma resistência ao desgaste excepcional e um funcionamento suave numa gama de aplicações industriaisEsta placa de bronze é feita de materiais de alta qualidade, garantindo durabilidade e desempenho duradouro.
A característica de auto-lubrificação CUP (Cast-in-Place) elimina a necessidade de lubrificação externa, reduzindo os requisitos de manutenção e aumentando a eficiência operacional.Esta tecnologia garante um fornecimento constante de lubrificante às superfícies de contacto, minimizando o atrito e o desgaste, mesmo sob cargas e velocidades elevadas.
A placa de bronze superior CAM oferece opções de tamanho personalizadas para atender aos requisitos específicos da aplicação.garantir um desempenho e uma fiabilidade ideaisSe for um tamanho padrão ou uma dimensão única, podemos fabricar a placa com especificações precisas.
Além de suas propriedades de auto-lubrificação e personalização, a placa de bronze superior CAM também exibe excelente resistência à corrosão e propriedades mecânicas.Pode suportar temperaturas extremas e ambientes adversos, tornando-o adequado para utilização numa ampla gama de ambientes industriais.
No geral, a placa de bronze superior CAM com tecnologia de auto-lubrificação CUP e tamanho personalizado é uma solução robusta e confiável para aplicações industriais que exigem alto desempenho e durabilidade.A sua engenharia de precisão e o seu design inovador tornam-na uma escolha de confiança para garantir uma operação suave e eficiente.
Placa de desgaste auto lubrificante resistente à corrosão Placa de cobre de grafito
Placa de deslizamento de camadas para blocos de seguidores forçados Estampagem Die Componentes de punção CKFV CKFW CKFC CKFB
Componentes de deslizamento de câmera corrente:CAM CUP de placa superior
CAM Upper Plate, componente padrão sem óleo para matrizes de estampagem de metais.
Modelo: 25CUP
25CUPW material de bronze: liga de cobre + lubrificante sólido livre de óleo
25CUPF Material de ferro fundido: FC250 + lubrificante sólido sem óleo
25CUPI Material de aço: S45C + lubrificante sólido livre de óleo
25CUPS Material sinterizado: Liga sinterizada
Modelo
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
Código do fabricante
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| Composição e propriedades | ||||||||||||||||
| dg | DIN | Materiais - Não, não. formulário de entrega1) |
Designação | Norma ASTM | Peso proporcional | Propriedades físicas (min.) | ||||||||||
| Padrão | Alcatrão - Não, não. |
DIN | ASTM | Densidade | 00,2% Deformação |
Tensile Força |
Deformação | Emodulo | Dureza | Aplicação | ||||||
| Símbolo | ρ | δy | δT | |||||||||||||
| Unidade | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 Permissível Max. porções Ni 2.0 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | Padrão material para o A maioria das aplicações internacional padronizado |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | ainda não normalizado | Cu 84 - 87 SN 11 - 13 Pb 1 - 2 Ni 0,8 - 15 Max. porções Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 Pb 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | Material para alta cargas e/ou tensão de corrosão ataque internacional apenas parcialmente padronizado |
|||
| 2.1061.03 | CuSn12Pb | ainda não normalizado | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 Al 8.5 - 11.0 Ni 4.0 - 6.5 Fe 3,5 - 5.5 Permissível Max. porções Mn 3.3 |
Cu min. 78 Al 10 - 11.5 Ni 3 - 5.5 Fe 3 - 5 Min. no máximo 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | Material para cargas extremas e/ou elevado corrosivos ambientes internacional padronizado |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1,5 - 4 Mn 2,5 - 5 Zn descanso Permissível Max. porções Não mais de 3. |
Cu 60 - 66 Al 5 - 7.5 Fe 2 - 4 Mn 2,5 - 5 Zn 22 - 28 Ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | Material para cargas mais elevadas sem Ataque corrosivo. internacional parcialmente padronizado para uma grande extensão |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | ainda não normalizado | Cu 84 - 88 SN 11 - 13 Pb 1 Ni 2.0 Sb 0.2 P 0.2 |
Cu 85 - 88 SN 10 - 12 Pb 1 - 1.5 Ni 0,8 a 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | Material com: boa resistência ao desgaste corrosão e água do mar resistente internacional parcialmente padronizado |
|||
| 2.1052.03 | CuSn12 | ainda não normalizado | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | ainda não normalizado | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) Formulário de entrega: .01 = fundição de areia. .02 = fundição por gravidade. .03 = fundição centrífuga. .04 = fundição contínua | ||||||||||||||||
| Modelo | W | L | T | W1 | L1 | L2 | d | S |
| 25CUPW 25CUPF 25 CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |
Use placas, tiras, forros e sapatos
As peças podem ser fornecidas em vários tamanhos e formas, com dimensões que variam de alguns centímetros a comprimentos de 12 pés ou mais.São fornecidos chamfers para garantir que toda a superfície seja lubrificada.
As placas de desgaste podem ser encomendadas com todas as ligas de bronze que vendemos.
VIIPLUSA empresa é especializada na exportação, venda por grosso e fornecimento de uma gama de qualidade de chapas de bronze preenchidas com grafite utilizadas em rolos de aço e máquinas de mineração.O arbusto oferecido foi projetado de acordo com as necessidades dos nossos clientes e é altamente valorizado pelos nossos clientes renomadosAlém disso, o Busch fornecido é concebido pelos especialistas dos nossos fornecedores utilizando matérias-primas de primeira classe e tecnologia moderna, de acordo com os padrões estabelecidos da indústria.
As placas de desgaste guiam e controlam o movimento linear quando há forças pesadas para enfrentar.Oferece diferentes tipos de placas de desgaste de bronze, que vão desde placas de bronze fundido inacabadas até componentes acabados.

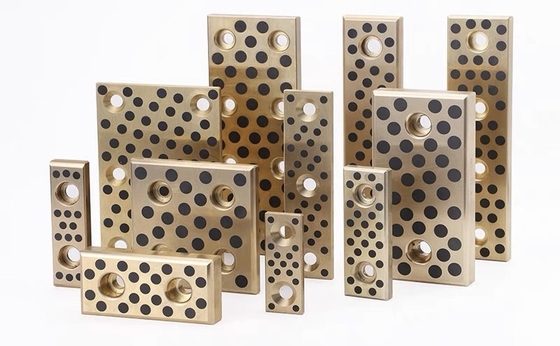

Placas de desgaste
As placas de desgaste são usadas para guiar e controlar o movimento linear quando há forças elevadas com as quais você tem que lutar.encontram muitas outras aplicações em moldes, máquinas especiais e equipamento pesado.
A VIIPLUS produz chapas resistentes ao desgaste que cumprem todos os padrões da indústria.As placas de desgaste VIIPLUS estão disponíveis em uma ampla gama de polegadas padrão e tamanhos métricos e estão disponíveis em aço ou bronze de alumínio com ou sem grafite auto lubrificante.
Se uma folha padrão não funcionar, o VIIPLUS pode criar economicamente configurações personalizadas para tamanhos especiais, padrões de buracos ou padrões de grafite.
As tiras de proteção são uma placa de desgaste de bronze semelhante com um produto de lubrificante sólido (grafite), mas estão disponíveis em uma gama mais ampla de tamanhos.
Agora oferecemos uma linha padrão de tiras de desgaste auto lubrificantes de grafite
1. Permite uma operação sem manutenção e de longa duração;
2. Adequado para cargas estáticas e dinâmicas elevadas;
3. Com um coeficiente de atrito baixo e uniforme e sem efeitos de deslizamento;
4. Adequado para sujeira, corrosão, carga de choque e carga de borda;
5O material de base proporcionava uma boa capacidade de absorção de choques.
6.Pode ser utilizado numa ampla gama de temperaturas;
7. Adequado para deslocações para a frente e para trás, virar e oscilar com frequência de arranque e dificuldade em produzir filmes de óleo;
8.Com baixa taxa de desgaste e longa vida útil.
Placa de desgaste Tamanhos padrão Bronce de bucha Grafite Placa de bronze
| Materiais | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| Densidade | 8 | 8.9 | 7.8 | 8.9 | 8 |
| Dureza HB | > 210 | > 70 | > 150 | > 95 | > 280 |
| Resistência à tração N/mm2 | > 750 | > 200 | > 600 | > 260 | > 540 |
| Resistência à precipitação N/mm2 | > 450 | > 90 | > 260 | > 150 | > 450 |
| Percentual de alongamento | > 12 | > 15 | > 10 | > 8 | > 03 |
| Coeficiente de expansão linear |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| Temperatura máxima. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Carga máxima N/mm2 | 100 | 60 | 50 | 70 | 150 |
| Velocidade máxima (seca) m/min | 15 | 10 | 20 | 10 | 15 |
| Max. PV N/mm2*m/min (lubrificação) |
200 | 60 | 60 | 80 | 200 |
| Deformação por compressão 300N/mm2 |
< 0,01 mm | < 0,05 mm | < 0,04 mm | < 0,05 mm | < 0,005 mm |
·Fornece uma superfície de desgaste duradoura
·Baixo coeficiente de atrito
·Nenhum buraco pré-perfurado é igual à flexibilidade do modelo de montagem
As placas de desgaste ou revestimentos são utilizados para evitar danos às máquinas principais devido à abrasão ou impacto e para aumentar a vida útil da máquina.
Exemplos de máquinas ou componentes que podem exigir placas de desgaste ou revestimentos são:
·Maquinas de triturar
·Maquinas de triturar
·Equipamento de fundição
·Equipamentos para fábricas de aço e alumínio
·Equipamentos pesados para movimentação e revestimento de terra
Outras aplicações para aço resistente à abrasão incluem:
·Põe as lâminas
·Helicópteros
·Rastreadores
· Ferramentas de mineração
·Fresqueiras
·Aplicações da prensa de punção
·Aplicações da prensa de punção
·Põe os anéis
· Colocar os segmentos
·Rrapadores de copos
Placas de desgaste e produtos de desgaste estão disponíveis em:
