| Nome da marca: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Número do modelo: | Rolamentos lisos sem chumbo bimetálicos de JF800 JF720 JF700 |
| MOQ: | 800 partes/partes (Mínimo Ordem) |
| preço: | $0.20 - $2.00 / Pieces ,Negotiable |
| Condições de pagamento: | TT ADIANTADO Western Union |
| Capacidade de abastecimento: | bucha bimetálica de moldação, China, fabricantes, fornecedores, fábrica, auto por atacado, métrico q |

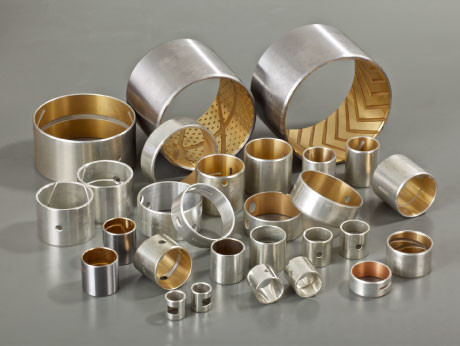

Os arbustos bimetais JF-800 possuem um suporte de aço combinado com uma camada de liga de bronze CuPb10Sn10.Os arbustos estão disponíveis em tamanhos de polegada, tornando-os adequados para uma ampla gama de aplicações.

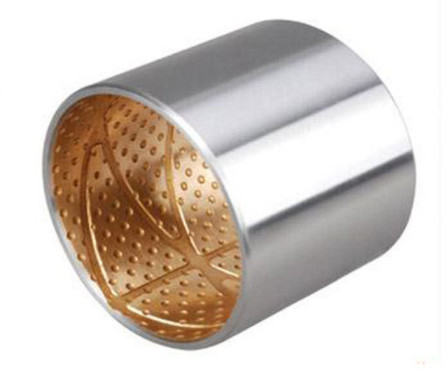

As tomadas de óleo em forma de esfera dentro dos arbustos aumentam a lubrificação e reduzem o atrito durante o funcionamento.garantir uma lubrificação ideal e prolongar a vida útil da bucha.
A camada de liga de bronze CuPb10Sn10 é conhecida por sua alta resistência ao desgaste e boas propriedades de rolamento.e altas temperaturasO suporte de aço proporciona a força e estabilidade necessárias para suportar a camada de bronze e garantir a durabilidade da caixa.
Os arbustos bimetais JF-800 com tomadas de óleo em forma de bola são comumente usados em bombas, motores, caixas de velocidades e outros equipamentos rotativos onde a operação suave e confiável é crucial.Os seus tamanhos de polegadas tornam-nos fáceis de instalar e substituir, reduzindo o tempo de inatividade e os custos de manutenção.
O Bimetal é feito comChapa de aço de baixo carbono de alta qualidade como matriz, a superfície é sinterizada com liga de alumínio verde-chumbo CuSn10Pb10, e é feito através de muitas vezes de sinterização e rolagem.
Tem.resistência à fadiga média e bom desempenho superficial do rolamento.Os produtos são utilizados principalmente para a ligação do rolamento de vareta do fuso no motor de combustão interna. A superfície interna dos arbustos bimetais pode incluir diferentes tipos de canais,para satisfazer os vários tipos de aplicações e condições de lubrificação em que os arbustos podem ser utilizados.
É apoiado poraço de baixo carbono de alta qualidade, de liga estanho-chumbo-bronze (CuSn10Pb10)Sinterizado na sua superfície.
Para reduzir eficazmente a abrasão, a sua superfície de liga pode ser mecanizada com tomadas de óleo em forma de esfera para facilitar o armazenamento do óleo.Pode ser aplicado em condições de carga média com velocidade de circulação média ou elevada e em condições de enorme carga de impacto em aplicações mecânicasO bimetal é utilizado para fazer arbustos envoltos, lavadora de tração e arbustos no nível da haste de ligação do motor a gás.
| CuPb10Sn | ||||
| Pb ((%) | Fe ((%) | Ni(%) | Zn ((%) | Cu ((%) |
| 8.0-11.0 | ¥0.25 | ¥1.5 | ¥2.0 | 78.0-87.0 |
| (Resistência à tração) σb (MPa) | ≥ 220 | |||
| (Força de rendimento) σ (MPa) | ≥ 140 | |||
| (Alongamento) δ5 (%) | ≥ 5 | |||
| (dureza) | ≥ 70HBW | |||
BiMetal fabricado na CHINA J F 8 0 0 Com apoio de açoCuPb10Sn10 ou CuSn6Zn6Pb3Este grau é melhor aplicado em buchas de pinos lubrificadas para aplicação em suspensões, equipamento de construção fora de estrada,pontos do chassi automático e áreas onde as velocidades são médias, mas é possível um impacto elevado.
Bimetálicos, de mangasTodos estes arbustos são rolamentos laminados como o nosso padrão feito em produtos de china.
A série de rolos de idler carregamento JF-800 Bi-metal carregamento de arbustos tamanhos carregamento auto-lubrificante
Material composto de aço e bronze da Bimetallic Bearing com entradas como reservatório para a graxa.muito boa resistência à fadiga, resistência a temperaturas mais elevadasOs rolamentos bimetais JF800 são aplicáveis em condições de funcionamento adversas.
Com um diâmetro não superior a 50 mmé uma camada de liga de cobre com excelente resistência ao desgaste, que é baseada em aço de baixa carbono de alta qualidade e sinterizada na superfície.A superfície da camada de liga de cobre pode ser transformada em vários tipos de ranhuras de óleo, poço de armazenamento de óleo, buraco de óleo e assim por diante, de acordo com as condições de trabalho, de modo a ser adequado para as ocasiões em que é impossível lubrificar continuamente ou difícil lubrificar.A camada de liga de cobre pode fornecer dois tipos de materiais de liga, incluindo chumbo e livre de chumbo.
Acessórios para acessórios de alta pressão
| Rolamentos deslizantes compostos envoltos, de aço/bronze revestido de cobre ou estanho, DIN 1494 / ISO 3547, sem manutenção, com bolsas de lubrificação | |||
| Detalhes Técnicos | |||
| Capacidade estática de carga específica | ≤ 250 [N/mm2] | Deformação de temperatura | - 40 °C a + 250 °C |
| Dinâmica da capacidade de carga específica | ≤ 140 [N/mm2] | ||
| Velocidade de deslizamento | ≤ 2,5 [m/s] | Valor PV máximo | 2.8 [N/mm2 x m/s] |
| Valor de atrito | 00,04 [μ] a 0,12 [μ] | Percentagem da área de contacto | > 75 [%] |
| Materiais | |||
| Material de apoio | De aço revestido de cobre ou de estanho | Camada deslizante | CuPb10Sn10 |
| Detalhes da tolerância | |||
| Habitação Ø | H7 | Tolerância do eixo | f7 a h8 |
| Buscas do interior do Ó após a montagem | H9 | ||
| Material do eixo | |||
| De aço, endurecido ou não temperado | |||
| A rugosidade da superfície ≤ Ra 0.8 | |||
| Propriedades | |||
| Para alta capacidade de carga e movimento oscilante, bem como para operação áspera e carga de temperatura. | |||
| Área de aplicação | |||
| Máquinas de construção civil, máquinas agrícolas (carregamento por impacto) | |||
| Manutenção | |||
| Trata-se de um material de bucha de baixa manutenção, sendo necessária uma lubrificação inicial durante a instalação, após a qual é obrigatória a lubrificação periódica com óleo ou graxa. | |||
| CONSELHO DE MONTAGEM | |||
| Habitação | Convexo de montagem min. 1,5 mm x 15-45° | ||
| Fator de pressão | Convexo de montagem 5 mm x 15°, bordas arredondadas | ||
| É aconselhável a aplicação de um mandril de fixação de força adequada, podendo ser necessária uma lubrificação da superfície exterior com graxa durante a montagem. | |||
| Cloreto de sódio | O adesivo não deve entrar em contacto com a superfície deslizante! | ||
Rodamentos Bimetálicos Faixas, caminhos de deslizamento Placas deslizantes Faixa Bimetálica Materiais
Informações pormenorizadas
Este produto é um dos mais potentes de capacidade de suporte de liga dupla, a balança ponte bucha e junta de veículo pesado;A roda móvel e a roda de apoio da escavadeiraÉ um rolamento deslizante de baixa velocidade de alta carga amplamente utilizado.O rolamento bimetálico é feito de chapa de aço com baixo teor de carbono e de material de superfície sinterizado CuPb10Sn10 ou cusn6zn6zn6pb3.
VSB-80 Rolamentos compósitos bimetais
Concha de aço apoiada com um material de rolamento de revestimento de bronze de chumbo para aplicações lubrificadas com óleo.É amplamente utilizado em aplicações automotivas, como compressores, equipamento de direcção, direcção auxiliar, rolamentos de pedal, arbusto de pinha, pivô de porta traseira, equipamento mecânico de manipulação e elevação, motores hidráulicos, máquinas agrícolas, etc.
Acessórios para automóveis, automóveis automóveis e veículos automóveis
· Particularmente adequado para cargas específicas elevadas com movimento oscilante e baixa frequência
· Aplicável em condições de funcionamento adversas
· Alta capacidade de carga, muito boa resistência à fadiga e resistência a temperaturas mais elevadas
1Laser de bronze sinterizado: resistência ao desgaste e excelente capacidade de carga.
2.Reforço de aço: A parte traseira de aço, que constitui a base das buchas, proporciona uma estabilidade excepcional, carregamento e características de dissipação de calor.
Estrutura e composição
Reforço de aço e revestimento de bronze com chumbo
Aço + CuPb10Sn10 com recuos
Este material é recomendado para utilização em condições de velocidade média e carga média com lubrificação a óleo ou graxa.Óculos de barras hidráulicas de máquinas de construção e rolamentos esféricos de máquinas agrícolasComo este material contém chumbo, as partes específicas não podem ser utilizadas de acordo com certas leis ou regulamentos.
| d |
D |
|
|
|
|
|
F1
|
f2
|
L0-0.40 | ||||||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | |||||||||
| 10 | 12 |
1 |
12 + 0.065 +0.030 |
10 + 0.022 -Não.000 |
12 + 0.018 | 10 a 0.013 -Não.000 |
0.5 | 0.3 | 1010 | 1015 | 1020 | ||||||||
| 12 | 14 | 14 + 0.065 +0.030 |
12 + 0.027 -Não.000 |
14 + 0.018 | 12 a 0.016 -Não.000 |
0.5 | 0.3 | 1210 | 1215 | 1220 | |||||||||
| 14 | 16 | 16 + 0.065 +0.030 |
14 + 0.027 -Não.000 |
16 + 0.018 | 14 a 0.016 -Não.000 |
0.5 | 0.3 | 1410 | 1415 | 1420 | |||||||||
| 15 | 17 | 17 +0.065 +0.030 |
15 +0.027 -Não.000 |
17 +0.018 | 15 a 0.016 -Não.000 |
0.5 | 0.3 | 1510 | 1515 | 1520 | |||||||||
| 16 | 18 | 18 + 0.075 +0.035 |
16 + 0.027 -Não.000 |
18 + 0.018 | 16 a 0.016 -Não.000 |
0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 20 + 0.075 +0.035 |
18 + 0.033 -Não.000 |
20 + 0.021 | 18 a 0.016 -Não.000 |
0.8 | 0.4 | 1810 | 1815 | 1820 | 1825 | ||||||||
| 20 | 23 |
1.5 |
23 + 0.075 +0.035 |
20 + 0.033 -Não.000 |
23 + 0.021 | 20 a 0.033 -Não.000 |
0.8 | 0.4 | 2010 | 2015 | 2020 | 2025 | |||||||
| 22 | 25 | 25 + 0.075 +0.035 |
22 + 0.033 -Não.000 |
25 + 0.021 | 22 a 0.033 -Não.000 |
0.8 | 0.4 | 2210 | 2215 | 2220 | 2225 | ||||||||
| 24 | 27 | 27 + 0.075 +0.035 |
24 + 0.033 -Não.000 |
27 + 0.021 | 24 a 0.033 -Não.000 |
1.0 | 0.5 | 2410 | 2415 | 2420 | 2425 | 2430 | |||||||
| 25 | 28 | 28 + 0.075 +0.035 |
25 + 0.033 -Não.000 |
28 + 0.021 | 25 a 0.033 -Não.000 |
1.0 | 0.5 | 2515 | 2520 | 2525 | 2530 | ||||||||
| 26 | 30 |
2 |
30 + 0.075 +0.035 |
26 + 0.033 -Não.000 |
30 + 0.021 | 26 a 0.033 -Não.000 |
1.0 | 0.5 | 2615 | 2620 | 2625 | 2630 | |||||||
| 28 | 32 | 32 + 0.085 +0.045 |
28 + 0.033 -Não.000 |
32 + 0.025 | 28 a 0.033 -Não.000 |
1.0 | 0.5 | 2815 | 2820 | 2825 | 2830 | 2840 | |||||||
| 30 | 34 | 34 +0.085 +0.045 |
30 + 0.039 -Não.000 |
34 +0.025 | 30 a 0.039 -Não.000 |
1.2 | 0.6 | 3015 | 3020 | 3025 | 3030 | 3040 | |||||||
| 32 | 36 | 36 + 0.085 +0.045 |
32 + 0.039 -Não.000 |
36 + 0.025 | 32 a 0.039 -Não.000 |
1.2 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3240 | |||||||
| 35 | 39 | 39 +0.085 +0.045 |
35 + 0.039 -Não.000 |
39 +0.025 | 35 a 0.039 -Não.000 |
1.2 | 0.6 | 3520 | 3525 | 3530 | 3540 | 3550 | |||||||
| 38 | 42 | 42 +0.085 +0.045 |
38 +0.039 -Não.000 |
42 +0.025 | 38 a 0.039 -Não.000 |
1.2 | 0.6 | 3820 | 3825 | 3830 | 3840 | 3850 | |||||||
| 40 | 44 | 44 + 0.085 +0.045 |
40 +0.039 -Não.000 |
44 + 0.025 | 40 a 0.039 -Não.000 |
1.2 | 0.6 | 4020 | 4025 | 4030 | 4040 | 4050 | |||||||
| 45 | 50 |
2.5 |
50 + 0.085 +0.045 |
45 + 0.039 -Não.000 |
50 + 0.025 | 45 a 0.039 -Não.000 |
1.5 | 1.0 | 4525 | 4530 | 4540 | 4550 | |||||||
| 50 | 55 | 55 +0.100 +0.055 |
50 + 0.039 -Não.000 |
44 + 0.030 | 50 a 0.039 -Não.000 |
1.5 | 1.0 | 5030 | 5040 | 5050 | 5060 | ||||||||
| 55 | 60 | 60 + 0.100 +0.055 |
55 +0.046 -Não.000 |
60 + 0.030 | 55 a 0.046 -Não.000 |
1.5 | 1.0 | 5530 | 5540 | 5550 | 5560 | ||||||||
| 60 | 65 | 65 + 0.100 +0.055 |
60 + 0.046 -Não.000 |
65 + 0.030 | 60 a 0.046 -Não.000 |
1.5 | 1.0 | 6030 | 6040 | 6050 | 6060 | ||||||||
| 65 | 70 | 70 + 0.100 +0.055 |
65 + 0.046 -Não.000 |
70 + 0.030 | 65 a 0.046 -Não.000 |
1.5 | 1.0 | 6530 | 6540 | 6550 | 6560 | ||||||||
| 70 | 75 | 75 + 0.100 +0.055 |
70 + 0.046 -Não.000 |
75 + 0.030 | 50 a 0.046 -Não.000 |
1.5 | 1.0 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||
| 75 | 80 | 80 + 0.100 +0.055 |
75 + 0.046 -Não.000 |
80 + 0.035 | 75 a 0.046 -Não.000 |
1.5 | 1.0 | 7530 | 7540 | 7550 | 7560 | ||||||||
| 80 | 85 | 85 + 0.100 +0.070 |
80 + 0.054 -Não.000 |
85 + 0.035 | 80 a 0.054 -Não.000 |
1.5 | 1.0 | 8040 | 8050 | 8060 | 8080 | ||||||||
| 84 | 90 |
3 |
90 +0.120 +0.070 |
84 +0.054 -Não.028 |
90 +0.035 | 84 a 0.054 -Não.000 |
1.8 | 1.2 | 8440 | 8450 | 8460 | 8480 | |||||||
| 89 | 95 | 95 + 0.120 +0.070 |
89 +0.054 -Não.028 |
95 + 0.035 | 89 a 0.054 -Não.000 |
1.8 | 1.2 | 8940 | 8950 | 8960 | 8980 | ||||||||
| 94 | 100 | 100 + 0.120 +0.070 |
94 +0.054 -Não.028 |
100 + 0.035 | 94 a 0.054 -Não.000 |
1.8 | 1.2 | 9450 | 9460 | 9480 | |||||||||
| 99 | 105 | 105 +0.120 +0.070 |
99 + 0.054 -Não.028 |
105 +0.035 | 99 a 0.054 -Não.000 |
1.8 | 1.2 | 9950 | 9960 | 9980 | |||||||||
| 104 | 110 | 110 +0.120 +0.070 |
104 +0.054 -Não.028 |
110 +0.035 | 104 para zero.054 -Não.000 |
1.8 | 1.2 | 10450 | 10460 | 10480 | |||||||||
| 109 | 115 | 115 +0.120 +0.070 |
109 +0.054 -Não.028 |
115 +0.035 | 109 a 0.054 -Não.000 |
1.8 | 1.2 | 10950 | 10960 | 10980 | |||||||||
| 114 | 120 | 120 +0.120 +0.070 |
114 +0.054 -Não.028 |
120 +0.040 | 114 -0.054 -Não.000 |
1.8 | 1.2 | 11450 | 11460 | 11480 | |||||||||
| 119 | 125 | 125 +0.170 +0.100 |
119 +0.054 -Não.028 |
125 +0.040 | 119 a zero.054 -Não.000 |
1.8 | 1.2 | 11950 | 11960 | 11980 | |||||||||
| 123 | 130 |
3.5
|
130 +0.170 +0.100 |
123 + 0.054 -Não.028 |
1130 +0.040 | 123 para 0.054 -Não.000 |
2 | 1.5 | 12350 | 12360 | 12380 | 123100 | |||||||
| 128 | 135 | 135 +0.170 +0.100 |
128 +0.063 -Não.028 |
135 +0.040 | 128 para 0.063 -Não.000 |
2 | 1.5 | 12850 | 12860 | 12880 | 128100 | ||||||||
| 133 | 140 | 140 +0.170 +0.100 |
133 +0.063 -Não.028 |
140 +0.040 | 133 -0.063 -Não.000 |
2 | 1.5 | 13350 | 13360 | 13380 | 133100 | ||||||||
| 138 | 145 | 145 +0.170 +0.100 |
138 +0.063 -Não.028 |
145 +0.040 | 138 para 0.063 -Não.000 |
2 | 1.5 | 13860 | 13880 | 138100 | |||||||||
| 143 | 150 | 150 +0.170 +0.100 |
143 +0.063 -Não.028 |
150 +0.040 | 143 -0.063 -Não.000 |
2 | 1.5 | 14360 | 14380 | 143100 | |||||||||
| 148 | 155 | 155 +0.170 +0.100 |
148 +0.063 -Não.028 |
155 +0.040 | 148 -0.063 -Não.000 |
2 | 1.5 | 14860 | 14880 | 14890 | |||||||||
| 153 | 160 | 160 +0.170 +0.100 |
153 +0.063 -Não.028 |
160 +0.040 | 153 para 0.063 -Não.000 |
2 | 1.5 | 15360 | 15380 | 15390 | |||||||||
| 158 | 165 | 165 +0.170 +0.100 |
158 +0.063 -Não.028 |
165 +0.040 | 158 para 0.063 -Não.000 |
2 | 1.5 | 15860 | 15880 | 158100 | |||||||||
| 163 | 170 | 170 +0.170 +0.100 |
163 +0.063 -Não.028 |
170 +0.040 | 163 para 0.063 -Não.000 |
2 | 1.5 | 16360 | 16380 | 163100 | |||||||||
| 168 | 175 | 175 +0.170 +0.100 |
168 +0.063 -Não.028 |
175 +0.040 | 168 para 0.063 -Não.000 |
2 | 1.5 | 16860 | 16880 | 168100 | |||||||||
| 173 | 180 | 180 +0.170 +0.100 |
173 +0.063 -Não.028 |
180 +0.040 | 173 para zero.063 -Não.000 |
2 | 1.5 | 17360 | 17380 | 173100 | |||||||||
Comece o seu projeto com um engenheiro de aplicações
C95400 Matérias-primas Selecção do tamanho do produto
Descrição do produto: bronze de chumbo
Tubo:12Diâmetro exterior de 0,5 a 406,4 mm
Rectângulo: máximo 508 mm
Comprimento padrão:381mm
Forma: produto semiacabado, grosseiro ou quase limpo, anodo, barra, bilhete/flor, quadrado, hexagonal, chapa, perfil ou
