| Nome da marca: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| Número do modelo: | Rolamentos lisos sem chumbo bimetálicos de JF800 JF720 JF700 |
| MOQ: | Negociável |
| preço: | negociável |
| Condições de pagamento: | T/T. |
| Capacidade de abastecimento: | bucha bimetálica de moldação, China, fabricantes, fornecedores, fábrica, auto por atacado, métrico q |

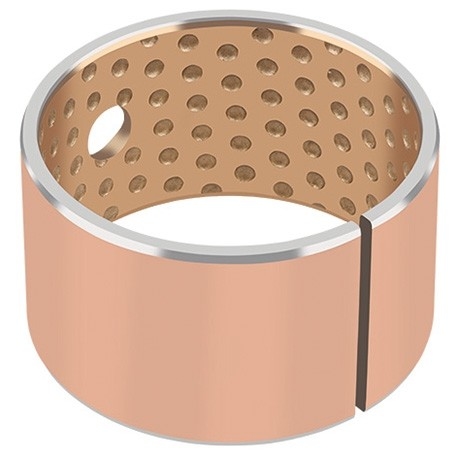

A construção de parede fina de buchas de mangas bimetais compatíveis com a ROHS oferece uma solução compacta e eficiente para conjuntos de rolamentos de precisão.Estas buchas são projetadas com uma combinação única de materiais que possuem excelente resistência ao desgaste e propriedades de auto-lubrificação.
As buchas de mangas bimetais são compostas por um suporte de aço com uma sobreposição de um metal mais macio e lubrificante, como bronze ou liga de chumbo.Esta combinação garante uma elevada resistência e durabilidade, proporcionando uma operação suave e fiávelO projeto de parede fina reduz ainda mais o tamanho e o peso globais das buchas, tornando-as adequadas para aplicações em que o espaço é limitado.
A conformidade com a ROHS (Restriction of Hazardous Substances) garante que os materiais utilizados no fabrico dessas buchas sejam ecológicos e livres de substâncias perigosas.Isto não só reduz o impacto ambiental dos produtos, mas também garante a conformidade com os regulamentos e normas internacionais.
O processo de usinagem de precisão garante que as buchas cumpram tolerâncias de dimensões rigorosas e requisitos de acabamento da superfície.Esta precisão é crucial para aplicações onde o alinhamento preciso e ajuste são necessários, tais como em transmissões de automóveis, máquinas industriais e outros equipamentos de alta precisão.
O tamanho compacto e o desempenho superior destas buchas de mangas bimetais compatíveis com a ROHS tornam-nas uma escolha ideal para conjuntos de rolamentos de precisão.Eles proporcionam uma operação suave e confiável com mínimo atrito e desgaste, o que resulta numa vida útil mais longa e em necessidades de manutenção reduzidas.
Construção de parede fina permite Rohs Bimetal Sleeve Compact Bushes Indents Bearing Assembly Liberdade de projetoBimetal Steel Bronze Bushing para substrato de aço de baixa emissão de carbono de alta qualidade, a superfície da liga de cobre-chumbo sinterizado como a face, de acordo com as condições e pode ser processada usando todos os tipos de buraco de sumo ou buraco de óleo na superfície da camada de liga.Rolamentos metálicos e bimetais.
Rolamentos de ferro fundidosãoCapaz de suportar cargas pesadaseCondições de carga de choque.
A superfície interna doarbustos bimetálicospodem incluir diferentes tipos de canais, de modo a satisfazer os diferentes tipos de aplicações e condições de lubrificação em que os arbustos podem ser utilizados.
Rolamentos de Bronze.
Rolamentos sinterizados.
Anéis de Aço.
O nossoacoplamentos de alumínioInclui a lubrificação bimetálica do mecanismo de marcha, elementos da carroceria e componentes hidráulicos.rolamentos,com um diâmetro não superior a 50 mm,ecom um comprimento de 80 mm ou mais, mas não superior a 50 mm,.
Estes rolamentos possuem um material sob elevada carga, uma excelente resistência ao desgaste e um efeito anti-polvo, e a tecnologia deacoplamentos de alumíniopermite muitoCiclos de manutenção mais longos, melhora a utilização do equipamento, reduz os custos de manutenção.

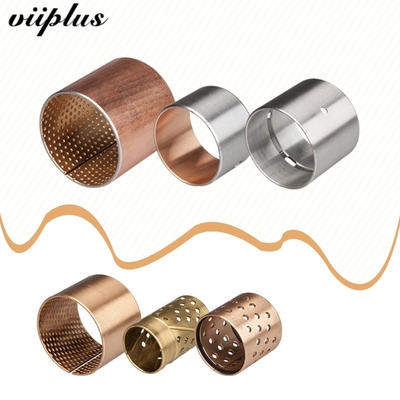

A VIIPLUS CHINA oferece uma selecção completa de buchas de mangas para satisfazer as necessidades de engenharia de superfície mais exigentes do mundo.
Nós fabricamos metal-polímero, buchas de engenharia, fibra reforçada composição de aço inoxidável 316 ou 304 buchas,Com um diâmetro não superior a 50 mm, mas não superior a 150 mm, blocos de buchas e placas de empuxo.Visita o nosso site online tstar.com
PDF técnicoRolamentos simples bimetais e rolamentos de mangas fabricados em...
| Dados técnicos | |||||||
| Dados | BIMETAL BUSHING Rolamentos metálicos | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CuSn6 ((2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Materiais | Aço+ | Aço+ | Aço+ | Aço+ | Aço+ | Aço+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| Dureza da camada de liga HB | 80 ~ 120 | 45 ~ 70 | 70~100 | 70~100 | 70~100 | 30 ~ 40 | |
| Carga dinâmica máxima P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
| Max.Velocidade V m/s | Lubrificação por graxa | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| Limite de PV máximo N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| Coeficiente de atrito u | 0.05 a 0.10 | 0.05 a 0.15 | 0.05 a 0.15 | 0.05 a 0.15 | 0.05 a 0.15 | - | |
| Max.Velocidade V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| Limite de PV máximo N/mm2·m/s | Lubrificação a óleo | 10 | 10 | 10 | 10 | 10 | 8 |
| Coeficiente de atrito u | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.04~0.12 | 0.05 a 0.02 | |
| Temperatura máxima de funcionamento °C | Lubrificação por graxa | 150 | 150 | 150 | 150 | 150 | 150 |
| Lubrificação a óleo | 250 | 250 | 250 | 250 | 250 | 250 | |
| Conductividade térmica W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| Coeficiente de expansão linear | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
| Compare o eixo | Dureza HRC | ≥ 53 | ≥ 45 | ≥ 53 | ≥ 53 | ≥ 53 | ≥ 270 |
| Roughness Ra | 0.32 ~ 0.63 | 0.32 ~ 0.63 | 0.16 a 0.63 | 0.32 ~ 0.63 | 0.16 a 0.63 | 0.16 a 0.6 |
|
¢ Aeronautica e Espaço
¢ Automóveis
Indústria
¢ Agricultura
Construção
O petróleo e gás
¢ Energia
Energia de fluidos
Vantagem das carcaças bimetais
baixo atrito, elevada resistência ao desgaste
Os baixos coeficientes de atrito eliminam o
necessidade de lubrificação, reduzindo o desgaste
e prolongar a vida útil.
Sem manutenção
Ideal para aplicações que exigem um longo serviço
vida útil sem manutenção ou funcionamento regulares
condições com pouca lubrificação ou sem lubrificação.
Reduzir os custos do poço eliminando a necessidade
Baixo Custo do Sistema
para endurecimento e usinagem de vias de graxa.
A construção compacta e de uma só peça permite
Economia de espaço e peso e simplifica
Associação.
Ambiente
As soluções sem gordura e sem chumbo cumprem os requisitos
com um ambiente cada vez mais rigoroso
A directiva RoHS para
equipamento elétrico e eletrónico.
Bimetal Bushings CompetitivoPreço,A bucha bimetalística de alta qualidade SAE-797 é baseada em aço e sinterizada com CuPb10Sn10 O tipo mais resistente de buchas bimetálicas e amplamente aplicado em muitos campos.
Este tipo tem o melhor desempenho dentro da gama de buchas construídas com liga de Cu-Pb.Por isso, tem uma ampla aplicação e é principalmente adequado para onde há velocidade média e alto impacto, etc.
O especialista em rolamentos bimetálicos com tamanho de projeto de fabricação de material personalizado
A VIIPLUS tem vindo a provar a sua vasta experiência e know-how técnico na fabricação e comercialização de buchas de rolamentos bimetálicos e unidades de accionamento.Aproveite os benefícios de especialistas que procuram a solução perfeita para o seu rolamento deslizante, concebido para as suas aplicações especiais.
CuPb10Sn10 é um maior teor de chumbo dando-lhe uma melhor vantagem para maiores velocidades de rotação.a camada deslizante bimetal tem bolsas de lubrificação que também são adequadas para lubrificação de óleo e, assim, permitindo que este material de bucha para funcionar a velocidades de rotação muito mais altas.
| Especificações para ligas de bronze bimetais: | ||||
| Tipo de material | Especificação da liga de bronze | Dureza da liga de bronze HB | Carga dinâmica máxima admissível | Max. Temperatura °C |
| Bi-Metal-800 | CuPb10Sn10 ou CuSn6Zn6Pb3 | 70~100 | 65 | 260 |
| Bi-metal-720 | CuPb24Sn4 | 45 ~ 70 | 38 | 200 |
| Bi-Metal-700 | CuPb30 | 30 ~ 45 | 25 | 170 |
| Bi-Metal-20 | AlSn20Cu | 30 ~ 40 | 30 | 150 |
| Bi-Metal-930 | CuSn6.5P0.1 | 60 a 90 | 65 | 200 |
Entre em contacto com o seu representante de vendas para
Assistência na selecção e conceção de produtos.
Para mais informações, visite: https://www.bronzegleitlager.com
